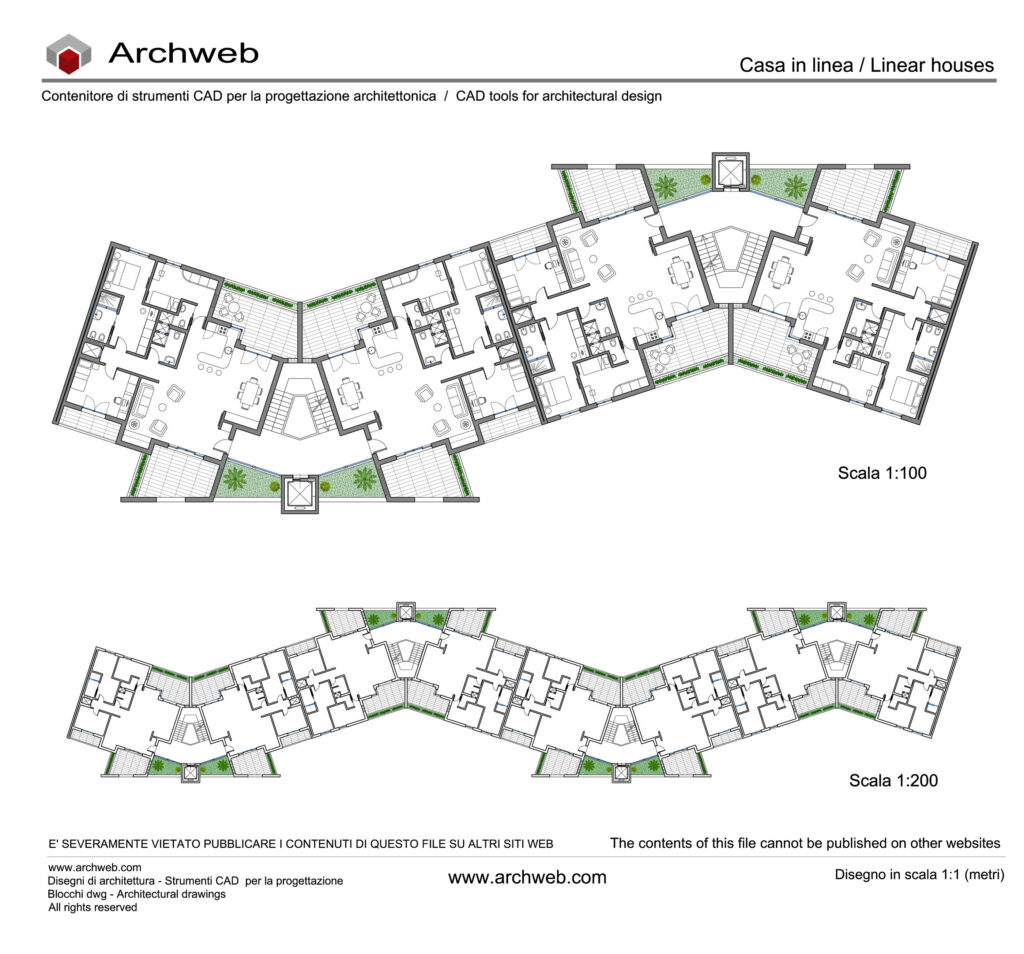

Pianta in scala 1:100 e 1:200

Schema progettuale per un edificio residenziale a sviluppo lineare, caratterizzato da una pianta articolata che alterna leggere angolazioni, creando dinamismo e favorendo aperture verso l’esterno.
Ogni blocco è organizzato attorno a un vano scala centrale, che distribuisce due alloggi per piano.
Gli appartamenti sono speculari e presentano una chiara distinzione tra la zona giorno e la zona notte:

Zona giorno: soggiorno e sala da pranzo ampi, affacciati verso terrazze profonde e luminose.
Zona notte: camere da letto ben separate e servizi igienici, con distribuzione compatta e funzionale.
Spazi esterni: terrazze e logge verdi, che creano continuità tra interno ed esterno e garantiscono un affaccio diretto verso gli spazi comuni e il paesaggio.
La superficie di ogni appartamento è di 110 mq.

Ogni pianerotto si affaccia su uno spazio verde ai lati dell’ascensore.
L’aggregazione lineare dei corpi scala permette di comporre un fronte movimentato, non rigido, con un’alternanza di pieni e vuoti che rende l’edificio più leggero e integrato con eventuale verde circostante.

La scala 1:100 evidenzia nel dettaglio la distribuzione interna di ogni unità.
La scala 1:200 mostra l’effetto complessivo dell’aggregazione dei moduli, sottolineando il ritmo e la scansione degli spazi.

L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file dwg. Per visualizzare l’immagine in fullscreen, registrati e fai il login.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità.
Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”
