Casa in linea 22
Disegni in scala 1:100 con aggregazioni al 200 e 500
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!
Schema progettuale di abitazioni in linea

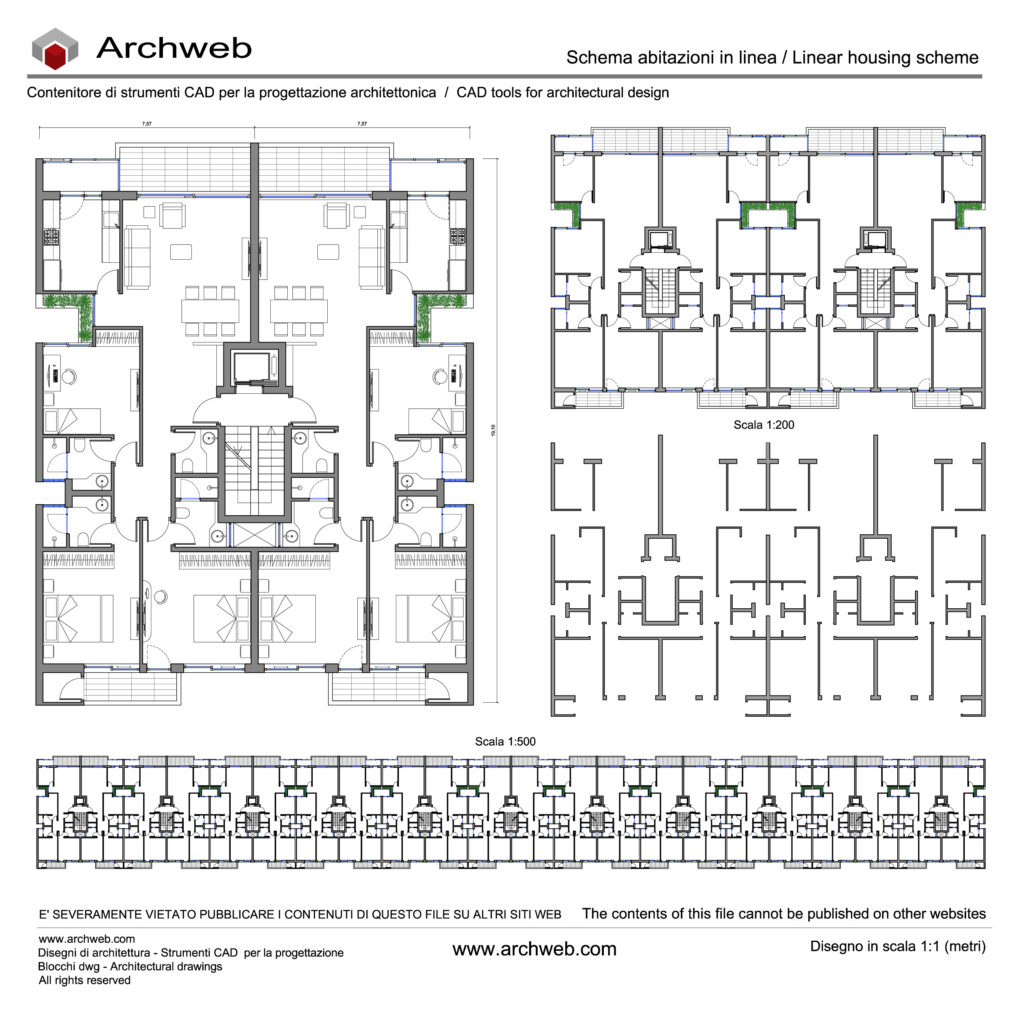

Questo disegno DWG presenta un modello tipologico di abitazioni in linea, organizzato per offrire una lettura completa della singola unità residenziale e delle sue possibili configurazioni di aggregazione.
A sinistra è rappresentato il piano tipo dell’unità abitativa (scala 1:100), una soluzione simmetrica articolata attorno al corpo scala-ascensore centrale, condiviso da due alloggi speculari.
La distribuzione interna è chiara e funzionale: la zona giorno si affaccia direttamente verso l’esterno con soggiorno e area pranzo integrati. Invece, la zona notte è organizzata con due camere da letto per due persone e una camera con letto singolo. Tutte le camere hanno il bagno interno.
La doppia esposizione garantisce ventilazione trasversale. Inoltre, i balconi e logge ampliano la qualità dello spazio abitato.
A destra, gli schemi in scala 1:200 mostrano la configurazione aggregata del modulo. Essi evidenziano come la cellula venga replicata lungo l’asse longitudinale grazie ai nodi distributivi centrali. L’aggregazione produce un organismo lineare continuo, scandito dai corpi scala e arricchito da piccoli spazi verdi o patii. Questo introduce elementi di respiro tra i volumi.
Completano il disegno alcuni schemi distributivi semplificati, utili per comprendere la logica strutturale e il ritmo dei pieni e dei vuoti. Insieme alla rappresentazione in scala 1:500 dell’aggregazione estesa, simula l’inserimento del blocco su un fronte urbano più ampio.
Suggerimento
In una composizione lineare così lunga può essere utile introdurre elementi di discontinuità architettonica. Un modo semplice ed efficace è inserire, a intervalli regolari, qualche blocco “particolare”, come ad esempio un appartamento dotato di logge più profonde o di un trattamento di facciata differenziato. Questo accorgimento contribuisce a movimentare il prospetto, evitando l’effetto di monotonia tipico delle lunghe sequenze modulari e rendendo l’intero fronte più interessante dal punto di vista percettivo e urbano.
Nel complesso, il file offre un esempio chiaro e didattico di tipologia residenziale in linea. È utile sia per la progettazione architettonica sia per lo studio delle configurazioni modulari in ambito urbano.
L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file. Per visualizzare l’immagine in fullscreen, registrati e fai il login.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti abbonati cliccando sul pulsante “Scarica DWG”
