Casa in linea 24

Pianta in scala 1:100 (metri)

Attenzione

Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

Schema progettuale di abitazioni in linea

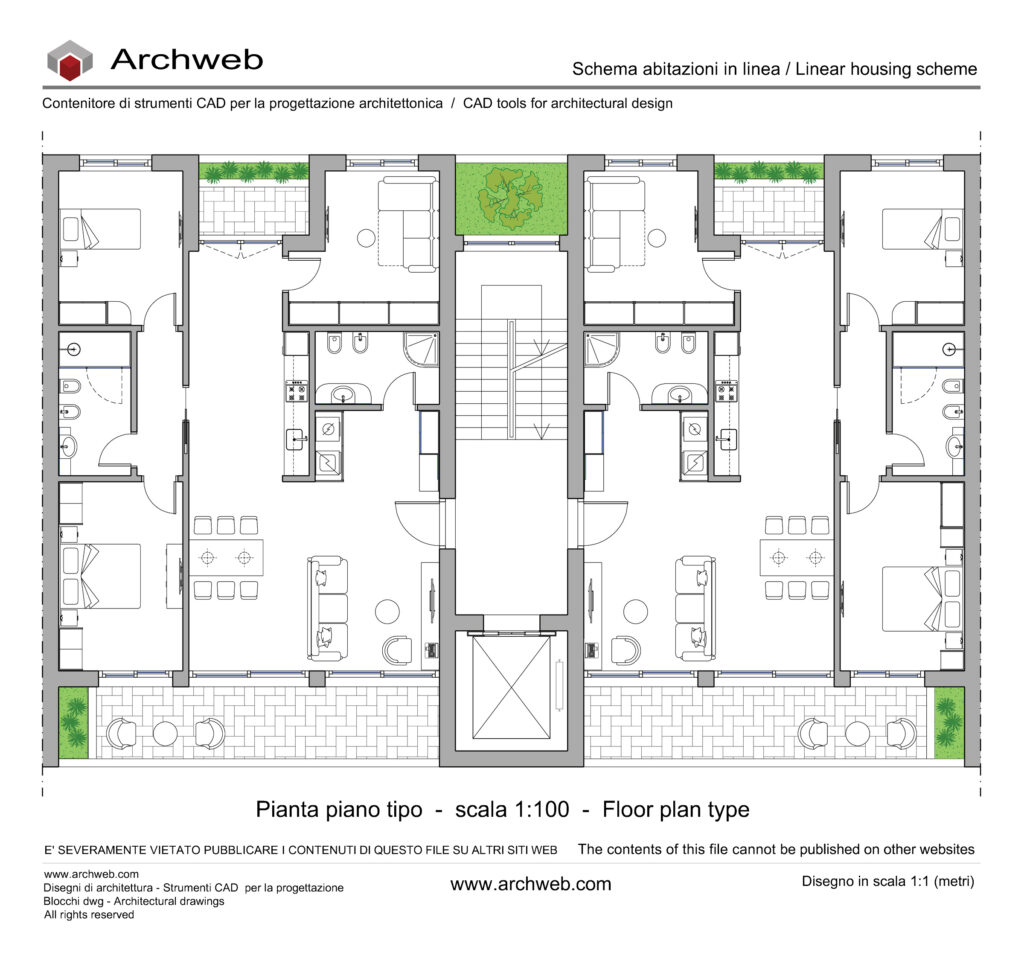

Questo disegno DWG presenta una tipologia di abitazioni in linea organizzate attorno a un corpo scala-ascensore centrale che distribuisce due alloggi speculari per piano.
La soluzione si basa su un impianto planimetrico simmetrico e razionale, pensato per ottimizzare i percorsi interni, la distribuzione degli impianti e la ripetibilità costruttiva.

Ogni unità abitativa presenta una chiara distinzione tra zona giorno e zona notte, con il soggiorno che affaccia sul balcone/loggia principale. Il blocco servizi è collocato in posizione centrale per ridurre le distanze impiantistiche e migliorare l’efficienza distributiva.

Questa configurazione tipologica, compatta e modulare, è particolarmente adatta all’edilizia residenziale in linea, poiché consente economicità costruttiva, facilità di replicazione e qualità funzionale degli spazi.

L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file. Per visualizzare l’immagine in fullscreen, registrati e fai il login.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti abbonati cliccando sul pulsante “Scarica DWG”
