Case a schiera 46

Casa a schiera con patio e giardino – Scala 1:100 e 1:200 (metri)

Lo schema progettuale propone una tipologia di casa a schiera articolata su due livelli, con impianto planimetrico che si sviluppa attorno a un patio centrale.
Sul fronte principale, affacciato sulla strada, si trovano l’accesso pedonale e quello carrabile.
Superato l’ingresso, in posizione riservata, si collocano uno studio e il bagno del piano terra. Successivamente si accede al cuore della casa: il patio, nucleo visivo e distributivo dell’abitazione. Attorno ad esso si dispongono gli ambienti principali della zona giorno.
Sul lato sinistro si trova il soggiorno, organizzato con area divani e parete attrezzata, collegato sia al patio sia al giardino posteriore tramite ampie vetrate scorrevoli, che ne fanno un’estensione naturale dello spazio abitativo.
Sul lato opposto è collocata la cucina, dotata di isola e tavolo da pranzo, concepita come spazio conviviale e anch’essa direttamente collegata visivamente al patio attraverso grandi vetrate.
La continuità visiva tra patio e giardino garantisce una forte permeabilità spaziale, amplificando la percezione di ampiezza e la qualità luminosa degli ambienti interni.
La scala, adiacente al patio, conduce al piano superiore dove si sviluppa la zona notte con tre camere da letto: due, affacciate rispettivamente sul fronte e sul giardino, condividono un bagno; la terza dispone invece di un bagno privato.

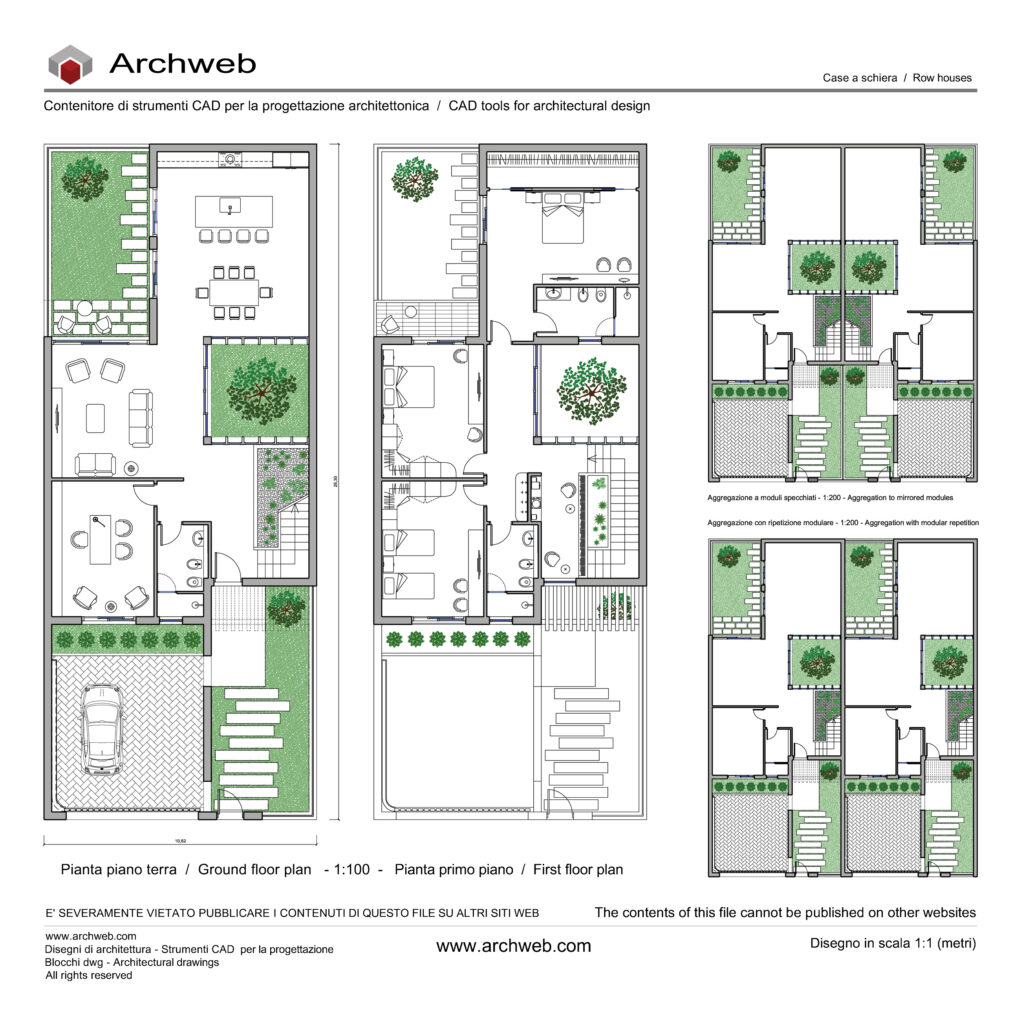

L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file. Per visualizzare l’immagine in fullscreen, registrati e fai il login.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100. Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti abbonati cliccando sul pulsante “Scarica DWG”
