Ascensori - Collegamenti verticali

Un ascensore è un impianto in grado di sollevare persone da un piano all’altro di un edificio o da livelli diversi di una costruzione o di una struttura. Un ascensore è solitamente costituito da una cabina che contiene i passeggeri e che viene sollevata da un motore elettrico che agisce su funi alle quali la cabina è agganciata; alcuni ascensori sono azionati da pistoni telescopici che sollevano e fanno discendere l’abitacolo. Un ascensore il cui uso sia destinato al sollevamento di merci e oggetti è chiamato “montacarichi”.

Gli ascensori o elevatori (definizione dell’ultima direttiva comunitaria, la Direttiva Ascensori, del 29 giugno 1995 recepita in Italia con il D.P.R. n. 162 del 30 aprile 1999) possono essere: Elettrici (a fune) o Oleodinamici.

L’ascensore elettrico moderno è composto principalmente dai seguenti elementi:
Leggi di più

.

Macchinario di sollevamento (detto anche argano)
Cabina passeggeri
Contrappeso (che ha funzioni anche di bilanciamento con conseguente riduzione della potenza elettrica impegnata e dei consumi energetici)
Funi di trazione
Quadro elettrico di manovra
Dispositivi di sicurezza comprendenti: Limitatore di velocità, Paracadute.

L’ascensore oleodinamico moderno è composto principalmente dai seguenti elementi:

Centralina idraulica
Cilindro e pistone
Cabina passeggeri
Quadro elettrico di manovra
Dispositivi di sicurezza comprendenti: Paracadute, Valvola di blocco.

Può inoltre comprendere anche:

Funi di taglia

I due azionamenti si differenziano nel modo con cui viene imposto il movimento. Con un ascensore elettrico è il macchinario di sollevamento che trasmette il movimento alle funi che reggono la cabina per mezzo dell’attrito sulla puleggia di frizione; il motore elettrico funziona in entrambe le direzioni di marcia: salita e discesa.
Con un ascensore oleodinamico è la centralina idraulica che fornisce l’energia ad un fluido a mezzo di una pompa di tipo volumetrico e di una serie di valvole (generalmente un olio con speciali additivi) che muove a sua volta il pistone permettendogli di fuoriuscire dal cilindro; in questo caso il motore elettrico funziona quando la cabina va in salita poiché in discesa è la forza di gravità a muoverla.
Fonte: Wikipedia

……………………………………………………………………………………………………

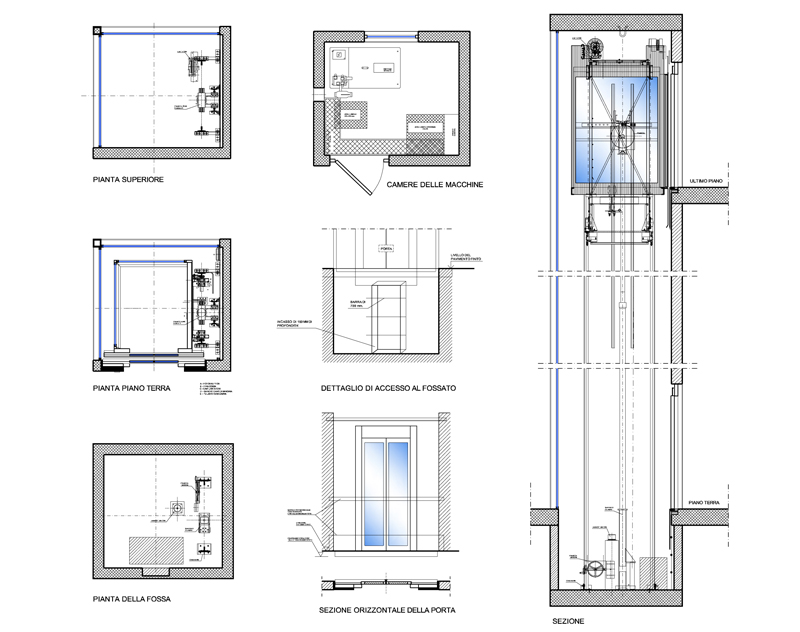

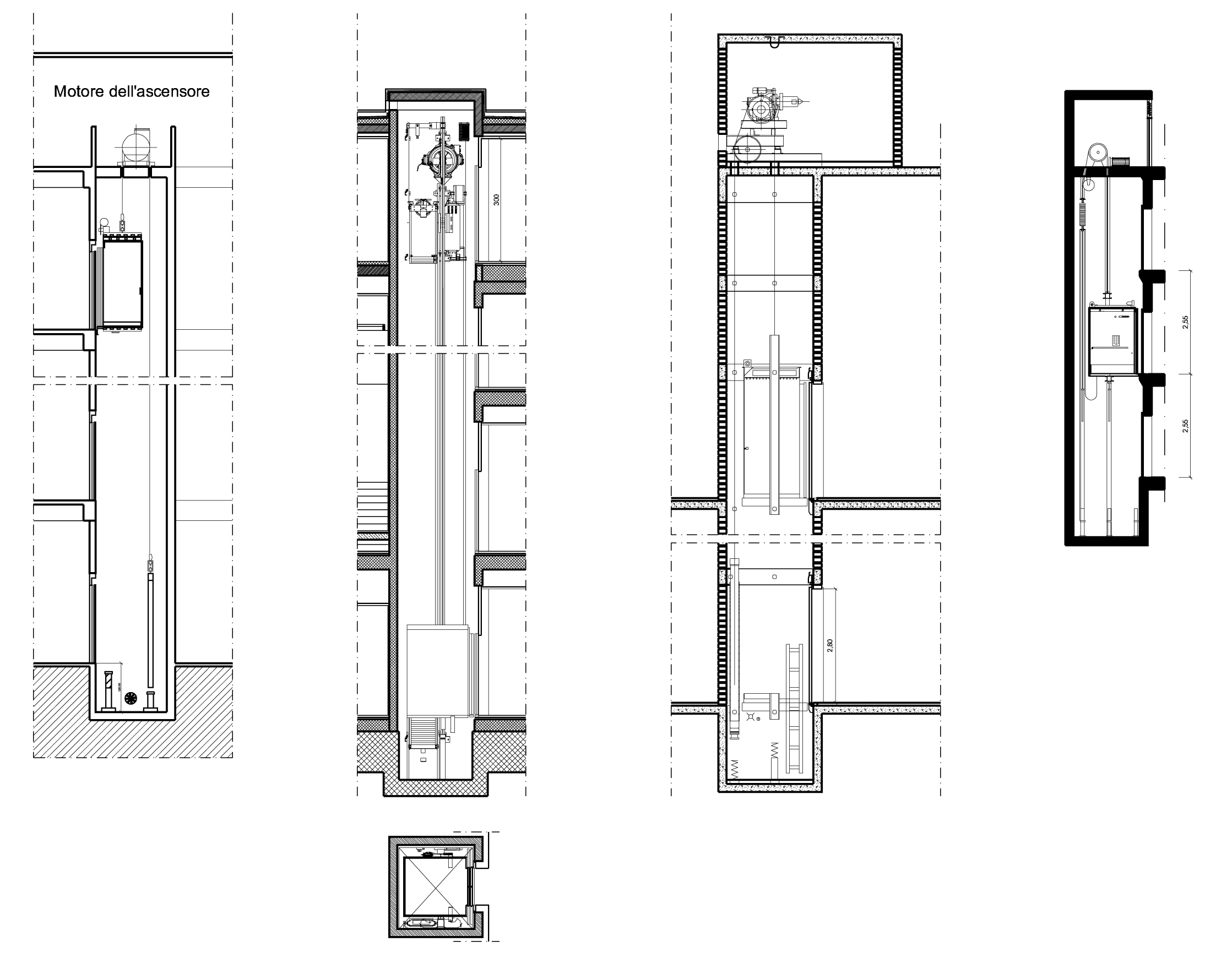

In questa categoria sono presenti file dwg utili alla progettazione dei collegamenti verticali: ascensori, ascensori panoramici, blocchi scale con ascensori e montacarichi.
Vasta scelta di file dwg per tutte le necessità del progettista.
