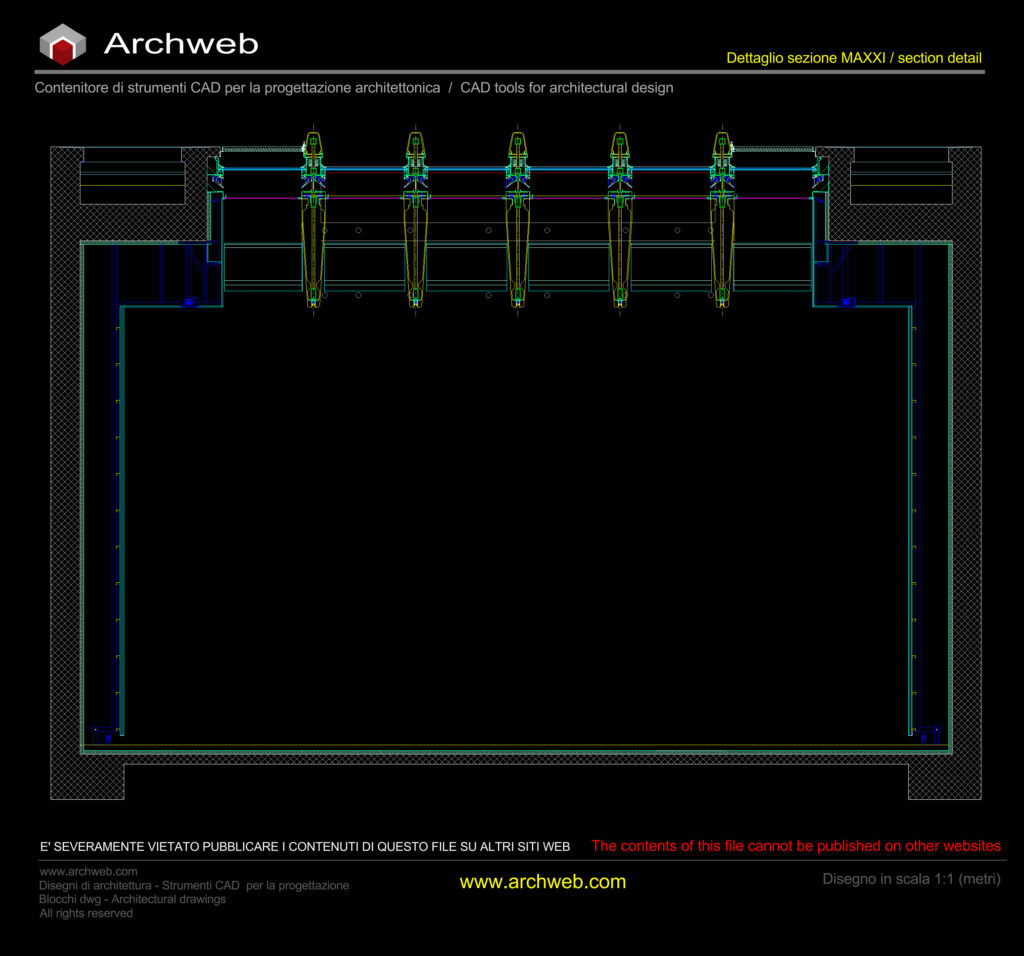

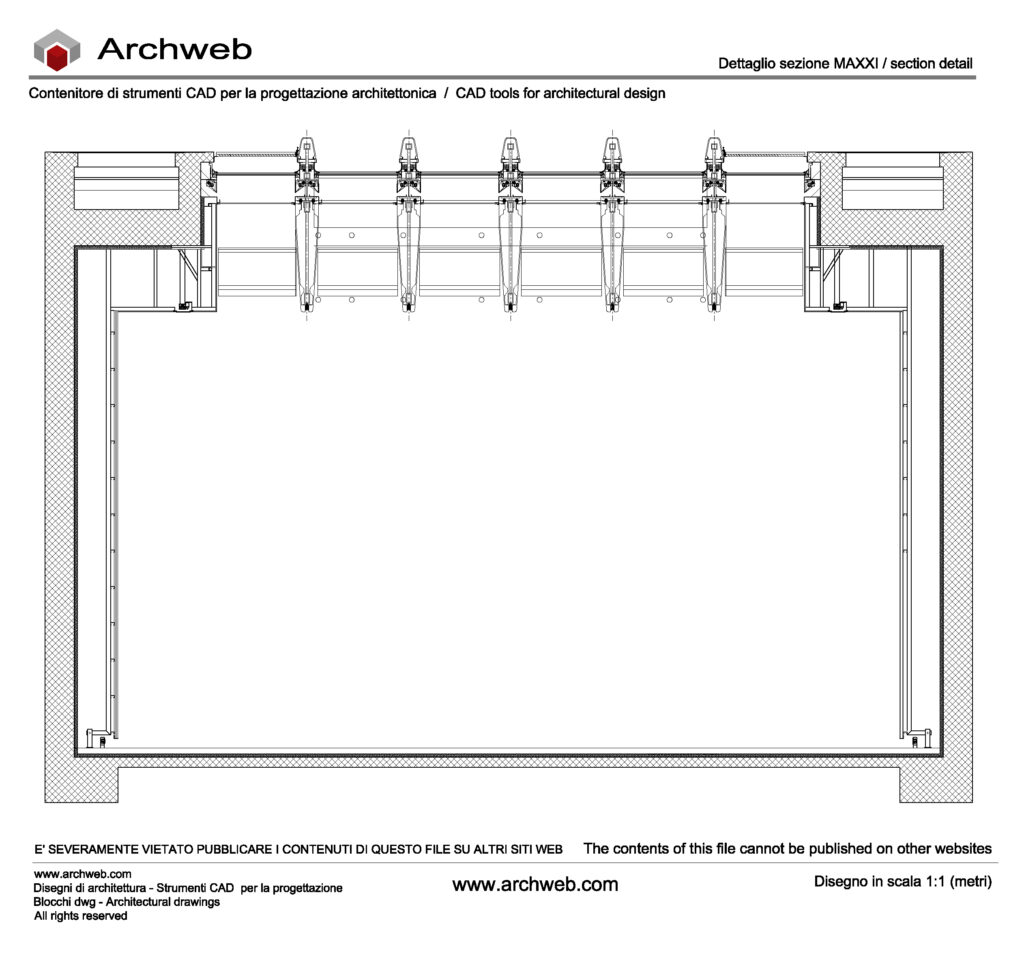

Dettaglio della sezione di copertura e lucernario
Dettaglio con definizione 1:10 (metri)
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!
MAXXI Roma – Progetto Zaha Hadid Architects
Il dettaglio in sezione della copertura del MAXXI evidenzia uno degli elementi più rappresentativi dell’intero edificio: il sistema strutturale lineare in calcestruzzo armato che integra luce, struttura e involucro in un unico dispositivo architettonico.
Le grandi travi in cemento armato, disposte parallelamente secondo l’andamento fluido dell’impianto planimetrico, definiscono il ritmo spaziale delle gallerie. Tra una trave e l’altra si inseriscono i lucernari lineari, che consentono l’ingresso controllato della luce zenitale. Non si tratta di semplici aperture in copertura, ma di un sistema complesso che combina vetrazione, schermature e struttura metallica secondaria, garantendo uniformità luminosa e protezione delle opere esposte.
Il pacchetto di copertura è integrato all’interno della sagoma strutturale: isolamento, impermeabilizzazione e strati tecnici risultano coordinati con il disegno delle travi, mantenendo la continuità formale dell’intradosso a vista. L’assenza di controsoffitti rafforza il carattere materico del calcestruzzo e rende leggibile il funzionamento costruttivo dell’edificio.
Questo dettaglio chiarisce come nel MAXXI la struttura non sia un elemento nascosto ma parte integrante del linguaggio architettonico. Le “costole” in cemento non svolgono soltanto una funzione portante: orientano lo spazio, modulano la luce e costruiscono l’identità visiva delle gallerie.
Il controllo della luce naturale, tema centrale per un museo di arte contemporanea, è risolto attraverso un sistema calibrato che consente illuminazione diffusa e indiretta, evitando abbagliamenti e irraggiamento diretto sulle superfici espositive.
Il disegno tecnico mette in evidenza l’elevato livello di integrazione tra struttura primaria, componenti metalliche secondarie e sistema di copertura, restituendo la complessità costruttiva che sostiene l’apparente fluidità degli spazi interni.
I disegni dwg completi del MAXXI sono disponibili qui ►
