Gradonata per auditorium 01
Sezione longitudinale in scala 1:100 (metri)
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

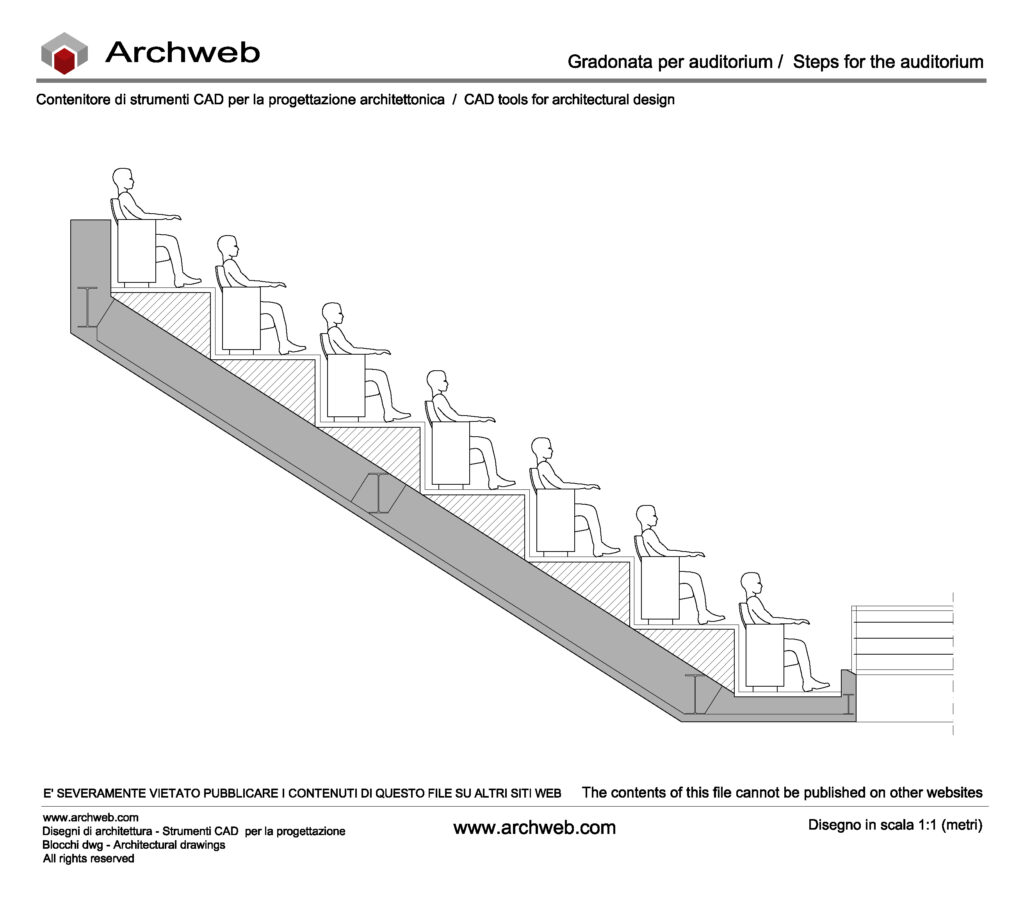

Il disegno CAD rappresenta una sezione longitudinale di una gradonata con sedute, pensata per spazi come aule, sale conferenze, teatri o auditorium.
Si vede chiaramente l’andamento in pendenza della struttura portante, sulla quale sono ricavati i gradini con seduta integrata. Su ogni livello è disegnata una figura umana di riferimento, utile per verificare proporzioni, ergonomia e comfort visivo tra una fila e l’altra.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile gratuitamente per gli utenti registrati cliccando sul pulsante “Scarica DWG”
