Pannelli divisori bagni 01
File dwg in scala 1:100 (metri)
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

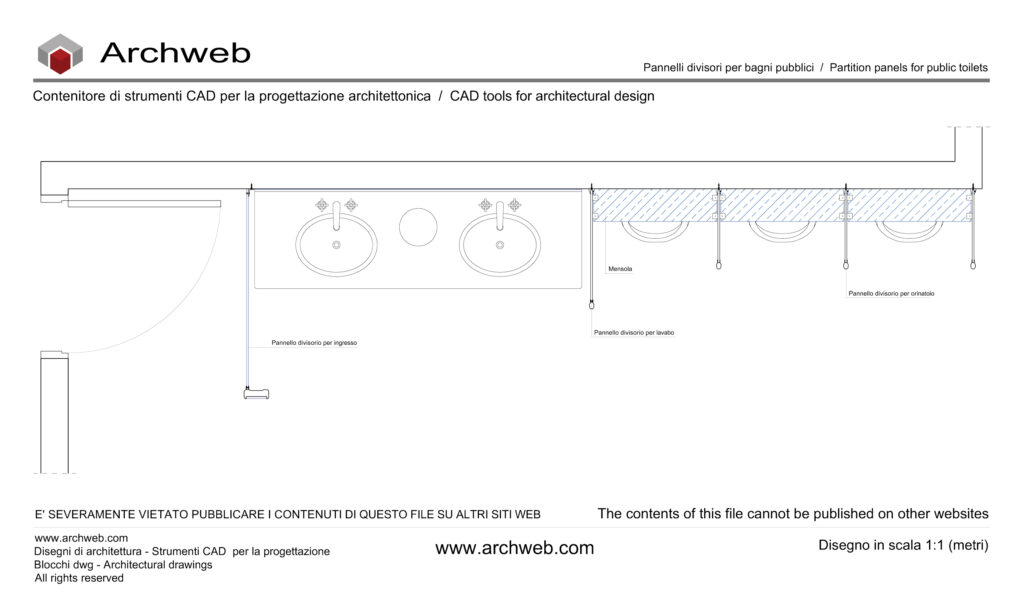

Particolare costruttivo del sistema di montaggio dei pannelli divisori all’interno di un bagno pubblico maschile, con focus specifico sull’area lavabo e sugli orinatoi.
Sistema dei pannelli divisori
Il dettaglio evidenzia tre tipologie di pannelli:
- Pannello divisorio per ingresso
Posizionato in prossimità della porta, svolge funzione schermante visiva tra l’accesso e l’area lavabo/orinatoi. - Pannello divisorio per lavabo
Inserito tra la zona lavabo e quella degli orinatoi, funge da elemento di separazione funzionale. - Pannelli divisori per orinatoi
Disposti tra ogni elemento sanitario, definiscono singole postazioni d’uso.
File dwg gentilmente concesso da James Oliveira.
L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file dwg. Per visualizzare l’immagine in fullscreen, registrati e fai il login.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che potete trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Registrati cliccando sul pulsante “Scarica DWG”
