Porte bagni pubblici 01
File dwg in scala 1:100 (metri)
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

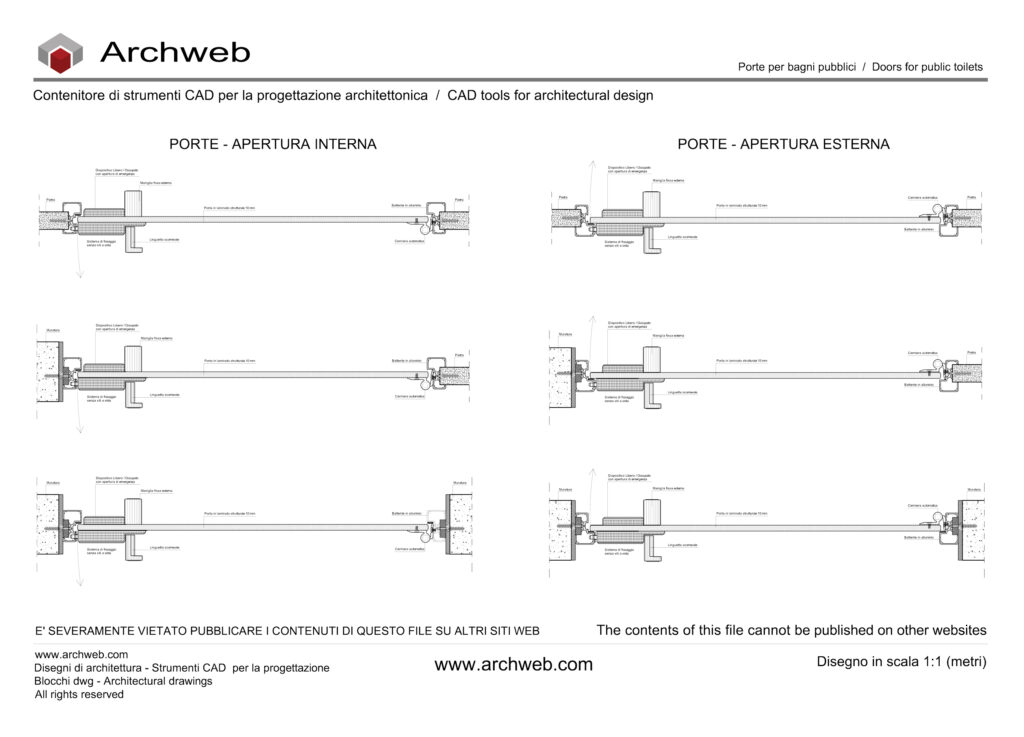

La tavola rappresenta un dettaglio costruttivo in sezione orizzontale di porte per cabine di bagni pubblici, con diverse configurazioni di montaggio e senso di apertura (interna ed esterna), evidenziando componenti, materiali e dispositivi di sicurezza.
L’anta è realizzata in laminato melaminico stratificato (spessore indicativo ~10 mm): materiale impermeabile, antigraffio e antiurto, idoneo per ambienti umidi e ad alta frequentazione.
L’anta è vincolata lateralmente a un montante strutturale mediante sistema di cerniere, mentre sul lato opposto si accosta a un battente in alluminio.
Il sistema di chiusura è progettato per uso universale (accessibilità) e comprende:
- serratura a linguetta scorrevole:
- azionabile con facilità anche da utenti con ridotte capacità motorie,
- meccanismo semplice e robusto, resistente all’usura;
- dispositivo libero/occupato:
- indicatore visivo integrato,
- consente immediata lettura dello stato della cabina dall’esterno;
- sblocco di emergenza dall’esterno (implicito nella tipologia):
- requisito fondamentale per sicurezza in ambienti pubblici;
- maniglia ergonomica per:
- garantire una presa agevole,
- facilitare l’utilizzo da parte di tutte le categorie di utenti,
- resistere a uso intensivo.
Il dettaglio mostra diverse condizioni di montaggio: fissaggio su parete in muratura e in pietra.
File dwg gentilmente concesso da James Oliveira.
L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file. Per visualizzare l’immagine in fullscreen, registrati e fai il login.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”
