Scala in acciaio e legno 02
Scala 1:100 / Dettagli costruttivi in scala 1:5
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

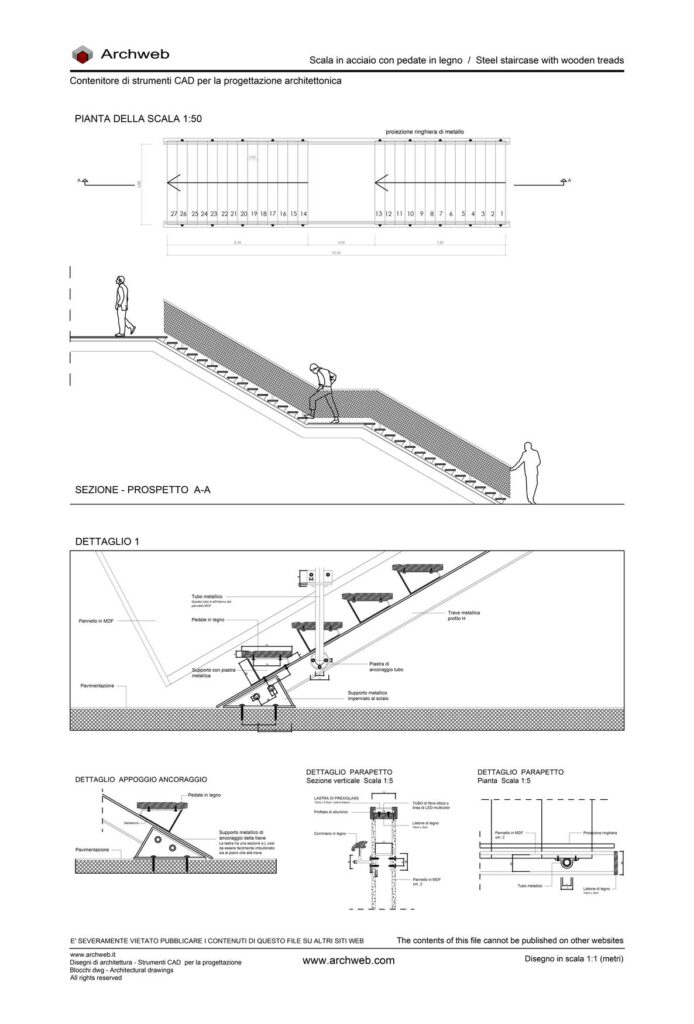

Scala in acciaio con pedate in legno – Disegno DWG
Schema progettuale di una scala lineare in struttura metallica con pedate in legno e pianerottolo intermedio. Il disegno comprende:
- pianta quotata in scala 1:50 con numerazione dei gradini e proiezione della ringhiera;
- sezione-prospetto longitudinale;
- dettagli costruttivi della struttura metallica, dei sistemi di ancoraggio e del parapetto (scale 1:5).
Sono rappresentati i principali elementi strutturali (trave metallica, piastre di fissaggio, supporti inclinati) e i componenti di finitura (pedate in legno, pannellature, corrimano).
Elaborato utile come riferimento per la progettazione di scale interne in ambito residenziale o direzionale, completo di particolari esecutivi e nodi di montaggio.
