Sezione edificio in acciaio 01
2D – Disegni dwg in scala 1:100 (metri)
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

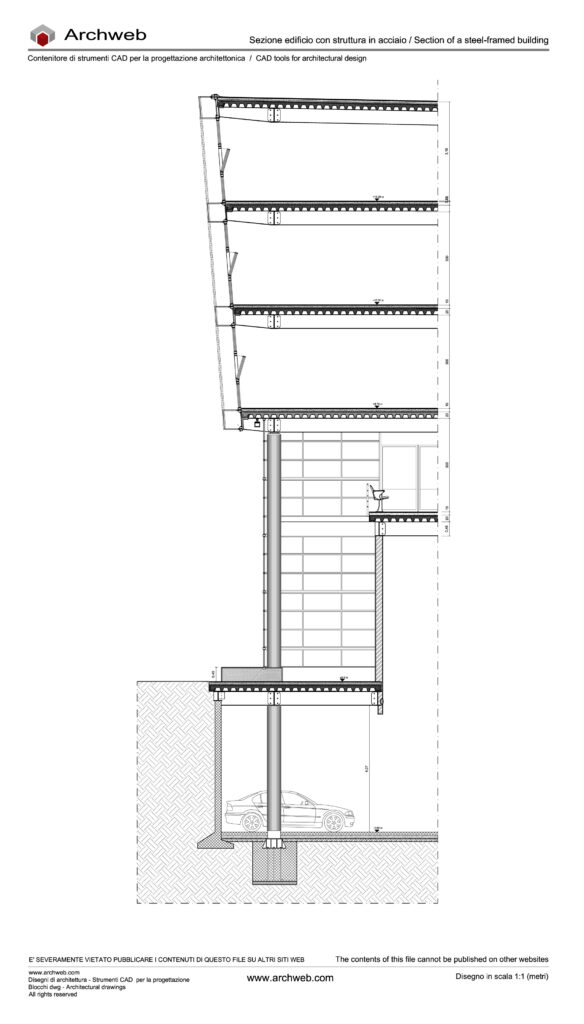

Sezione verticale di un edificio multipiano con struttura portante in acciaio, sviluppata con un livello di dettaglio tale da evidenziare chiaramente sia gli aspetti strutturali sia quelli costruttivi.
L’impianto si basa su una maglia strutturale composta da pilastri metallici tubolari ancorati a fondazioni puntuali in calcestruzzo armato, visibili nella parte inferiore del disegno. I pilastri sostengono una serie di impalcati orizzontali realizzati con travi in acciaio e solai collaboranti, caratterizzati dalla presenza di lamiera grecata e getto integrativo, soluzione tipica per garantire leggerezza e buone prestazioni statiche.
Ogni livello è scandito con regolarità e mette in evidenza la stratigrafia del solaio, mentre i collegamenti tra elementi verticali e orizzontali sono risolti tramite piastre e giunzioni bullonate, leggibili in sezione e fondamentali per comprendere la logica assemblativa della struttura.
Sul lato sinistro si sviluppa il sistema di involucro, definito da una facciata continua leggera. La vetrate è sostenuta da montanti e traversi ancorati alla struttura principale. La vetrata presenta un sistema di schermatura.
Nella parte centrale è rappresentato un corpo scala, che connette i diversi livelli e introduce un elemento distributivo riconoscibile all’interno della sezione. Il dettaglio consente di leggere sia l’altezza interpiano sia il rapporto tra spazi serviti e struttura portante.
Il piano interrato ospita un volume destinato a parcheggio, con la presenza di un’autovettura utile a restituire la scala dello spazio. Qui si evidenzia il passaggio dalla struttura fuori terra a quella controterra, con setti e opere di contenimento.
Nel complesso, il disegno restituisce con chiarezza un sistema costruttivo a secco, modulare e assemblato, tipico dell’architettura contemporanea in acciaio, in cui leggerezza, precisione esecutiva e rapidità di montaggio diventano elementi chiave del progetto.
L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file. Per visualizzare l’immagine in fullscreen, registrati e fai il login.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”
