Spogliatoi-servizi finiture

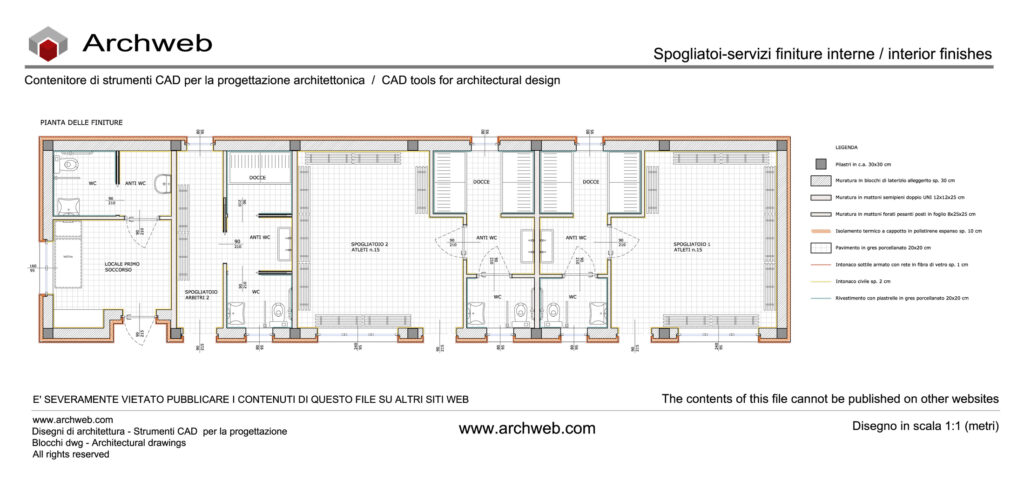

Pianta in scala 1:100
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!
Il disegno rappresenta un blocco spogliatoi per atleti, completo di servizi igienici, docce e locale di primo soccorso. È organizzato in modo simmetrico, con due grandi spogliatoi per 15 atleti ciascuno e spazi di servizio a supporto.
Distribuzione degli ambienti
- Spogliatoio 1 (15 atleti) – lato destro, ampio locale rettangolare con panche e armadietti lungo le pareti, collegato a zona wc e docce.
- Spogliatoio 2 (15 atleti) – lato sinistro, simmetrico al precedente, anch’esso dotato di panche e collegato ai servizi.
- Docce – collocate in posizione centrale e adiacenti agli spogliatoi, accessibili tramite disimpegno.
- Servizi igienici (WC) – ogni blocco spogliatoio ha i propri wc separati da antibagno (anti wc).
- Spogliatoio arbitri (n.2) – collocato accanto agli spogliatoi principali, con dotazioni più contenute.
- Locale primo soccorso – posizionato sul lato sinistro, accessibile direttamente dall’ingresso.
Materiali e finiture
- Strutture:
- Pilastri in c.a. 30×30 cm
- Murature in blocchi di laterizio alleggerito sp. 30 cm
- Murature in mattoni semipieni doppi UNI 12x12x25 cm
- Murature in mattoni forati pesanti 8x25x25 cm
- Isolamento: cappotto termico in polistirene espanso sp. 10 cm
- Finiture interne:
- Pavimenti in gres porcellanato 20×20 cm antiscivolo
- Rivestimenti con piastrelle in gres porcellanato 20×20 cm nelle aree umide (wc e docce)
- Intonaco civile sp. 2 cm e intonaco sottile armato con rete in fibra di vetro sp. 1 cm per superfici murarie
- Arredi fissi: panche e armadietti previsti lungo le pareti
Funzionalità
L’organizzazione garantisce:
- Flussi separati per atleti e arbitri
- Igiene e manutenzione con rivestimenti lavabili e materiali resistenti all’umidità
- Accessibilità grazie alla presenza di antibagni e spazi funzionali
- Supporto sanitario con locale di primo soccorso integrato nel complesso
