Scale con filtro a prova di fumo

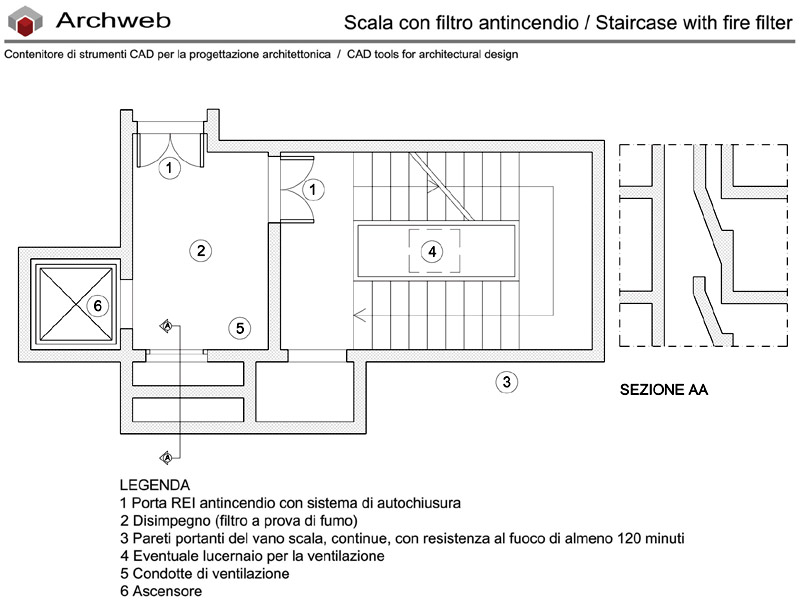

Disegni dwg di varie tipologie e caratteristiche: scale antincendio protette e a prova di fumo.

Il DM 30 novembre 1983  “Termini, definizioni, definizioni generali e simboli grafici di prevenzione incendi” (scaricabile qui in formato pdf) riporta, all’interno della sezione dedicata all’affollamento ed all’esodo, le tipologie di scale nell’ambito della progettazione del sistema di vie di uscita.

Termini, definizioni generali e simboli grafici di prevenzione incendi
La normativa inerente la prevenzione incendi impiega una terminologia specifica che ha, quindi, un significato diverso da quello utilizzata comunemente.
È consigliabile, soprattutto a chi tratta per la prima volta questa materia, la lettura al DM 30 novembre 1983 – Termini, definizioni generali e simboli grafici di prevenzione incendi – in modo da comprendere i significati dei termini impiegati in quanto, quasi tutta la normativa specifica, rimanda a tale decreto per tali aspetti.
È opportuno porre una certa attenzione a tali aspetti anche nella redazione delle relazioni in quanto un utilizzo non corretto dei termini potrebbe conseguire un risultato diverso da quello atteso.

Scala a prova di fumo.
Scala in vano costituente compartimento antincendio avente accesso per ogni piano – mediante porte di resistenza al fuoco almeno REI predeterminata e dotate di congegno di autochiusura – da spazio scoperto o da disimpegno aperto per almeno un lato su spazio scoperto dotato di parapetto a giorno.

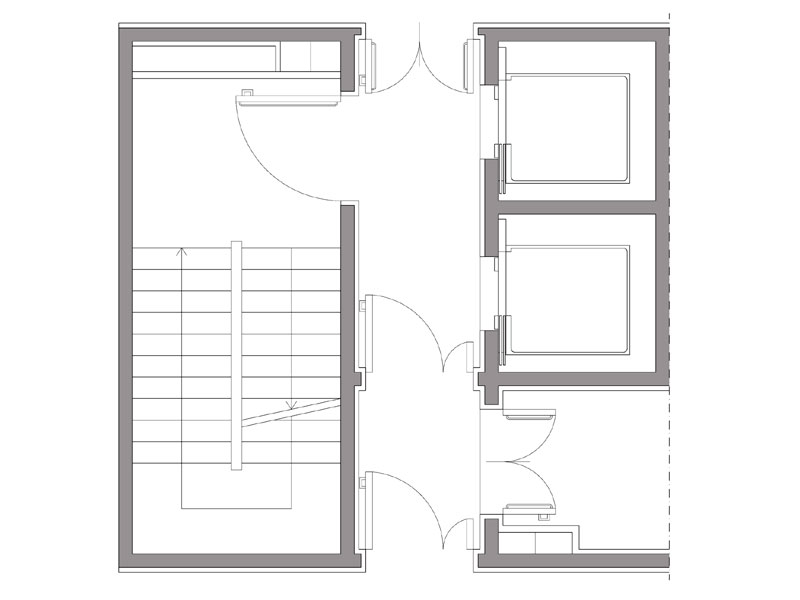

Scala a prova di fumo interna.

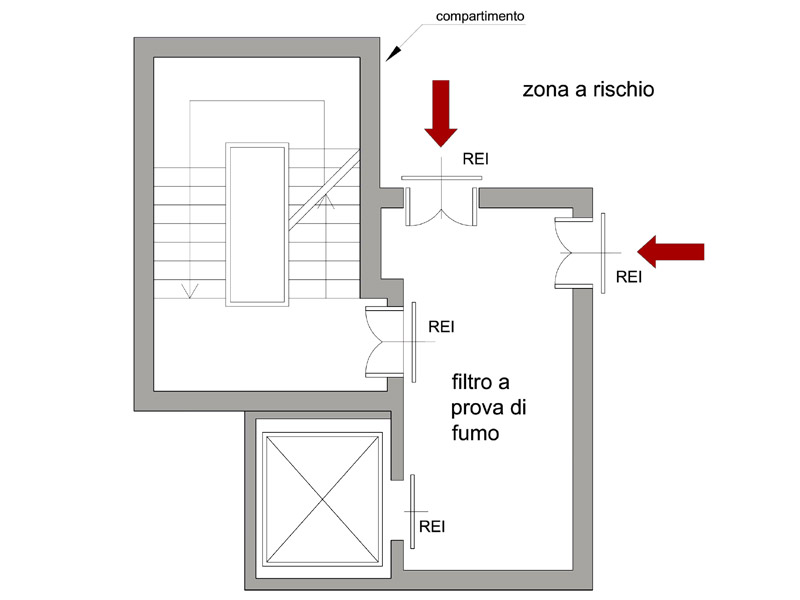

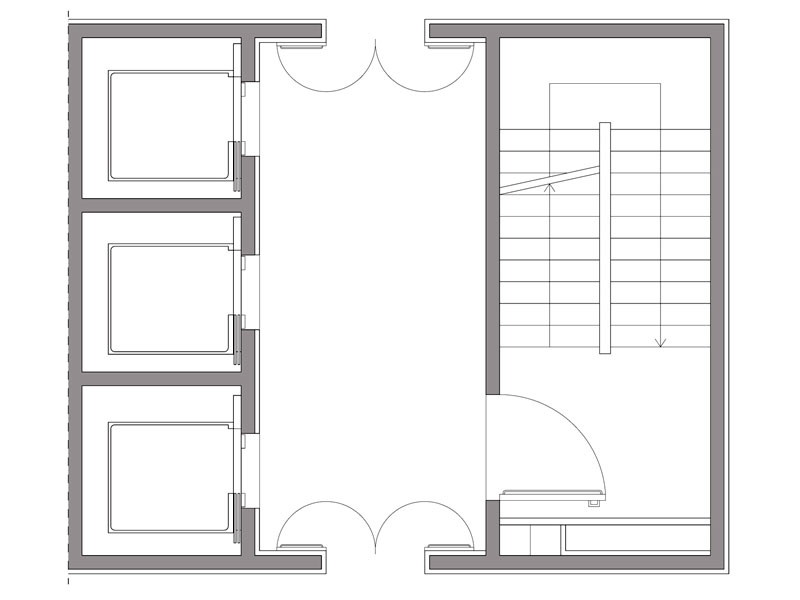

Scala in vano costituente compartimento antincendio avente accesso, per ogni piano, da filtro a prova di fumo.

Scala protetta.
Scala in vano costituente compartimento antincendio avente accesso diretto da ogni piano, con porte di resistenza al fuoco REI predeterminata e dotate di congegno di autochiusura.

Vedi anche le Norme Tecniche di Prevenzione Incendi (pdf)
Testo coordinato allegato I del DM 3 agosto 2015 Codice di prevenzione incendi
