Edificio a torre 04
Schema progettuale dwg in scala 1:100 (metri)
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

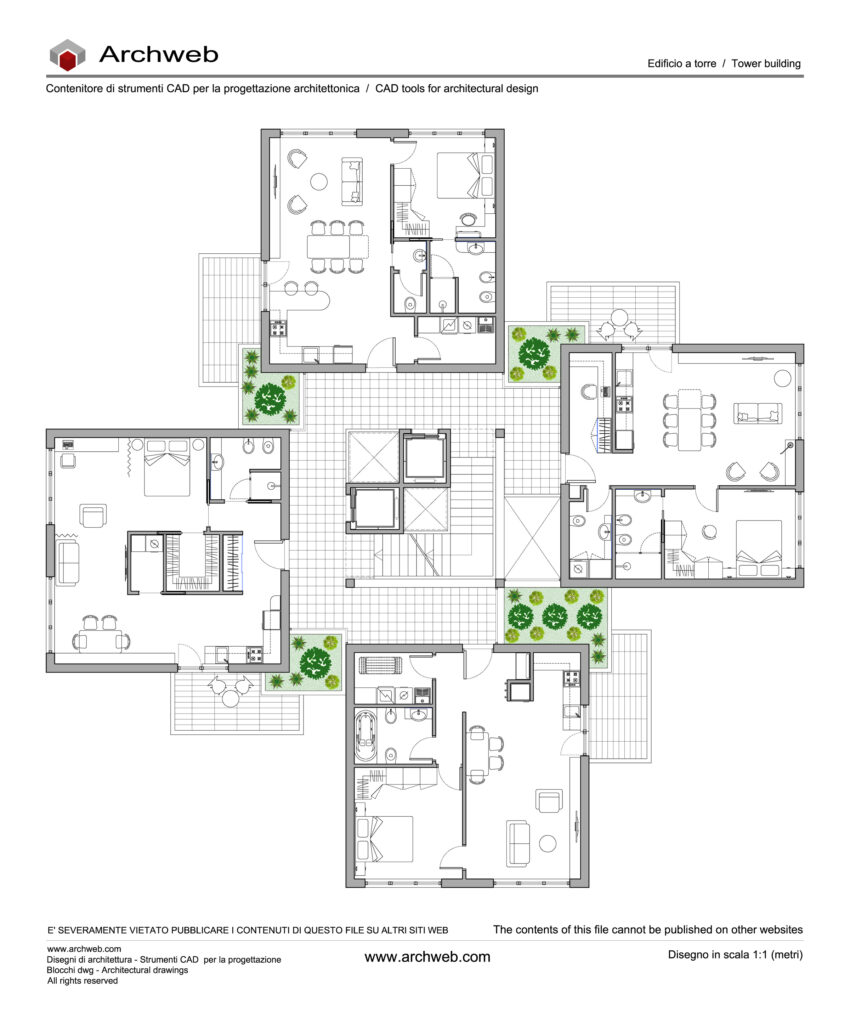

Schema progettuale di un edificio a torre con un piano tipo in cui sono ricavati quattro alloggi, ciascuno di 70 mq più un balcone di 8 mq. Gli alloggi, pur avendo la stessa metratura, presentano configurazioni abitative differenti.
Al centro della pianta si colloca il blocco di collegamento verticale (scale e ascensori) attorno al quale si organizza un pianerottolo di distribuzione comune agli appartamenti. La particolarità di questo nucleo centrale consiste nei giardini pensili, posizionati tra un alloggio e l’altro come elementi di connessione.
Il giardino pensile:
– si ripete a ogni piano tipo, garantendo una presenza costante del verde su tutta l’altezza della torre;

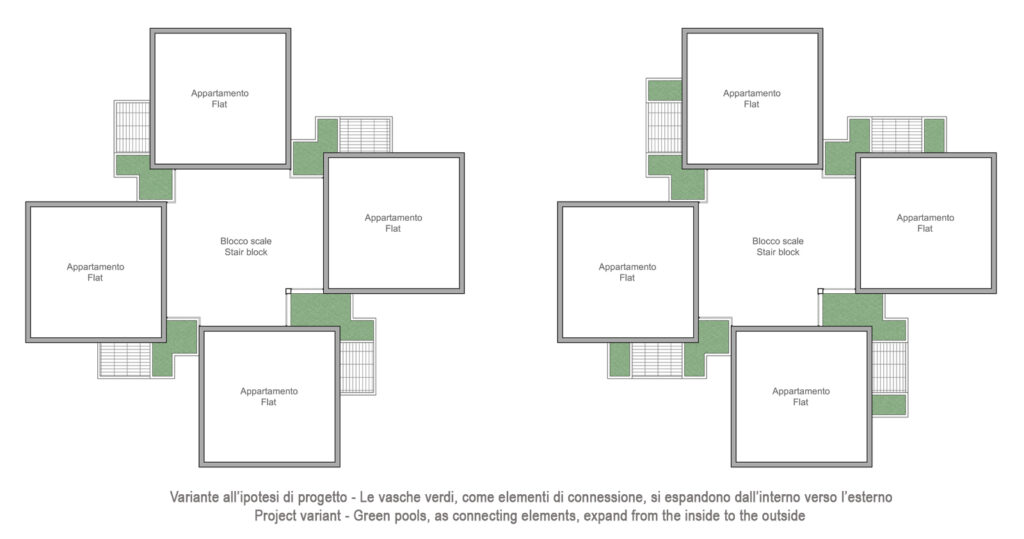

– crea un effetto di continuità. Il parziale “taglio” del solaio del pianerottolo in prossimità di un giardino pensile consente la vista in verticale delle vasche verdi dei piani superiori e inferiori, offrendo un’impressione di “pozzo di luce verde” che connette visivamente i vari livelli;
– è vivibile anche dagli alloggi, migliorando la qualità abitativa, poiché introduce un elemento naturale e offre scorci di vegetazione verso l’interno.
L’effetto di continuità verticale delle vasche di vegetazione rende il corpo scala e pianerottolo un punto focale del progetto, qualificando la torre sia sotto il profilo funzionale che sotto quello estetico.
Tutti gli alloggi prevedono un affaccio con ampie finestrature ed un’uscita nel balcone.
Nel bagno di ciascun alloggio è possibile aggiungere una finestra facendo attenzione all’introspezione con il balcone dell’alloggio adiacente, superabile ad esempio modificando la lunghezza del giardino pensile come suggerito negli schemi nelle anteprime del file.
L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file dwg. Per visualizzare l’immagine in fullscreen, registrati e fai il login.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti abbonati cliccando sul pulsante “Scarica DWG”
