Edificio a torre 07
Schema progettuale dwg in scala 1:100 (metri)
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

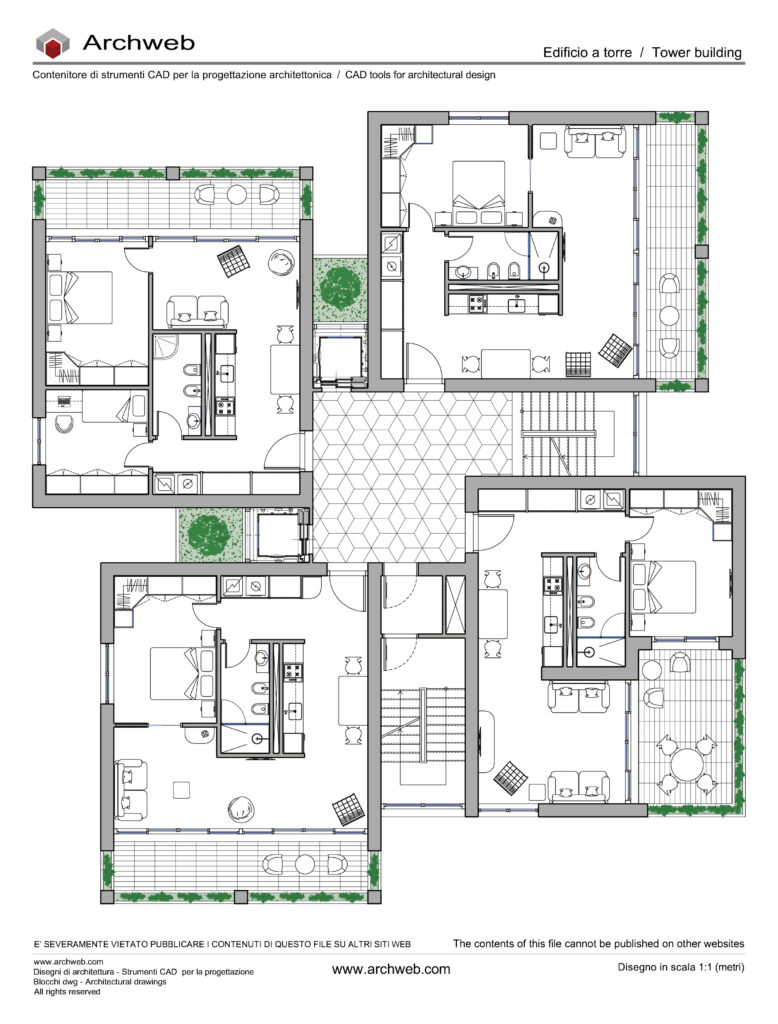

Schema progettuale di un piano tipo di un edificio a torre con quattro appartamenti per livello. Il piano è strutturato secondo una distribuzione simmetrica.
Il sistema di risalita è affidato a ascensori panoramici, che offrono una percezione dinamica del paesaggio esterno, filtrata dalla presenza di vasche verdi integrate. La vegetazione svolge un ruolo attivo nel miglioramento del microclima e nella definizione di un paesaggio verticale interno.
Il sistema delle scale è articolato in due elementi distinti: una scala di sicurezza, separata e compartimentata, progettata per garantire l’evacuazione protetta in caso di emergenza e una scala aperta di relazione, destinata ai brevi spostamenti tra piani adiacenti e pensata per favorire l’uso quotidiano e informale.
Il piano tipo della torre residenziale ospita quattro appartamenti di circa 65 mq ciascuno. Ogni alloggio è dotato di un terrazzo privato di circa 15 mq, concepito come estensione verde della zona giorno e come dispositivo bioclimatico per il controllo solare e il miglioramento del comfort abitativo.
Pur mantenendo la stessa metratura, i quattro appartamenti sono differenziati per orientamento, affacci e configurazione spaziale.
L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file. Per visualizzare l’immagine in fullscreen, registrati e fai il login.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti abbonati cliccando sul pulsante “Scarica DWG”
