Gru portuale 3D
Modello 3D in scala 1:100
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

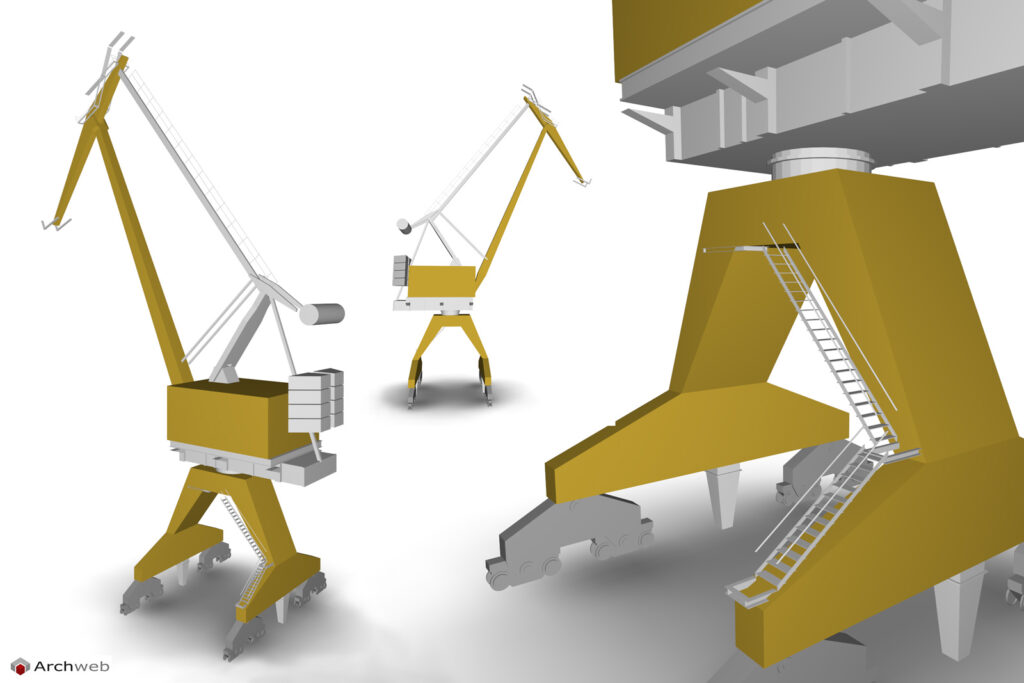

Modello 3D di una gru a cavalletto su rotaie, tipicamente utilizzata nelle aree di carico e scarico merci dei porti.
La struttura si compone di un robusto basamento ad arco, montato su carrelli ferroviari che le permettono di muoversi lungo il molo. Sul basamento si sviluppa la torre di sostegno che ospita la cabina di comando e i contrappesi, bilanciando il lungo braccio di sollevamento.
Il braccio inclinato, dotato di carrello mobile e cavi di sollevamento, consente la movimentazione di container, merci sfuse e carichi pesanti dalle navi alle banchine e viceversa. Una scala di accesso esterna collega la base con i piani superiori, garantendo l’ispezione e l’accesso alle zone operative.
Il modello CAD evidenzia in maniera schematica ma funzionale le parti principali della gru.
