Torre residenziale 22
Piante in scala 1:100 (metri)
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

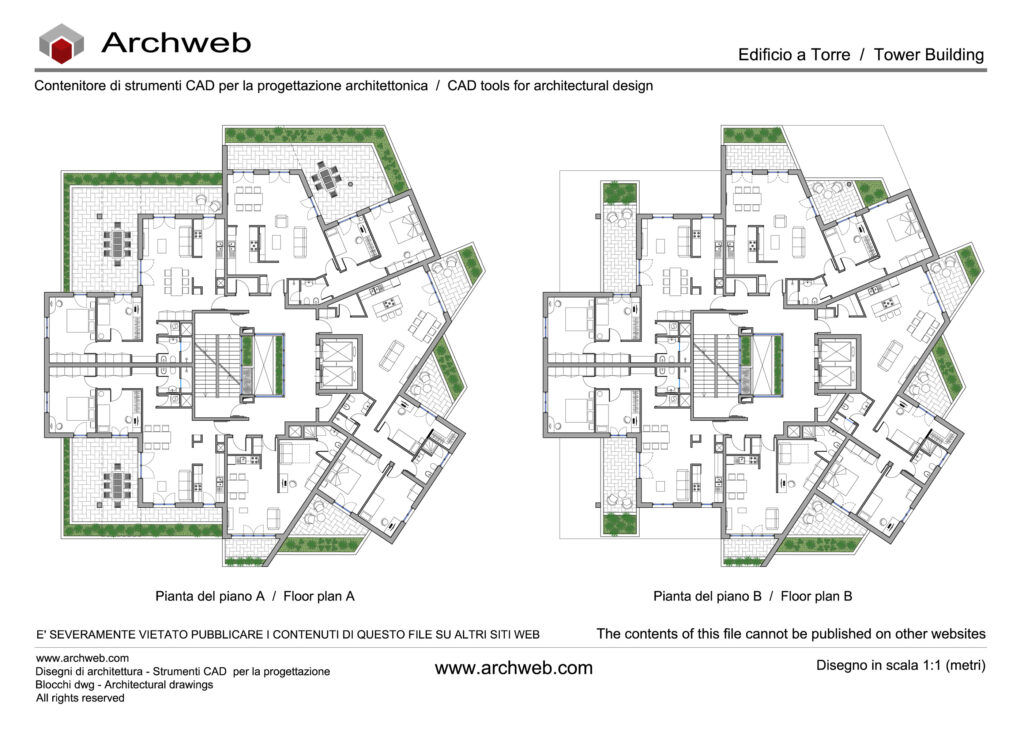

Edificio a torre – Descrizione delle piante tipo
Lo schema progettuale rappresenta le piante di un edificio residenziale a torre, articolato su più livelli e caratterizzato da una distribuzione razionale attorno a un nucleo centrale di servizi.
Il nucleo, collocato al centro della pianta, comprende vano scala, ascensori e cavedi tecnici, garantendo efficienza strutturale, impiantistica e facilità di accesso a tutti gli appartamenti.
Il pianerottolo di distribuzione e la scala interna sono illuminati da un ampio pozzo luce centrale che integra vasche con piante verdi, donando qualità e valore allo spazio comune. Sul lato scala, le vasche presentano quote differenziate, creando un piacevole gioco di movimento e profondità.
Le unità abitative si sviluppano radialmente attorno al corpo centrale, con una geometria planimetrica sfaccettata che ottimizza l’esposizione solare e le vedute panoramiche. Ogni piano ospita quattro appartamenti principali, di taglio differente ma tutti dotati di ampie zone giorno affacciate su terrazzi o logge verdi.
Le camere da letto sono disposte verso le zone più tranquille e protette della pianta, mentre le aree giorno si aprono verso l’esterno con grandi superfici vetrate.
- Piano A (a sinistra): presenta terrazze più ampie e un maggiore sviluppo perimetrale, probabilmente collocato ai piani inferiori della torre, dove sono previsti spazi all’aperto più generosi.
- Piano B (a destra): mantiene la stessa distribuzione funzionale, ma con leggere variazioni nei volumi esterni e nei terrazzi, indice di un assottigliamento della torre nei livelli superiori.
L’organizzazione planimetrica evidenzia un progetto pensato per coniugare comfort abitativo, privacy e luminosità, con un uso intelligente degli spazi comuni centrali e un disegno delle facciate che alterna pieni e vuoti secondo la funzione interna.
L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file. Per visualizzare l’immagine in fullscreen, registrati e fai il login.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100. Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti abbonati cliccando sul pulsante “Scarica DWG”
