Blocco ascensori scale servizi 15
Pianta dwg in scala 1:100
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!
Blocco DWG – Nucleo Servizi Torre Uffici
Pianta di un nucleo centrale completo per edifici a torre destinati a uso direzionale, progettato per rispondere alle esigenze funzionali, impiantistiche e di sicurezza di edifici multipiano ad alta frequentazione.
Caratteristiche principali:
Quattro ascensori: disposti in configurazione compatta, differenziati per:
velocità e capacità (due ad alta velocità per i piani alti, due a velocità media per i piani intermedi/inferiori) possibilità di servire piani differenziati o con logica “express” (skip-stop)
Doppia scala di emergenza: indipendenti e protette, conformi alle normative antincendio, per garantire l’esodo in condizioni di sicurezza. Accesso a ogni piano.
Cavedi tecnici verticali: spazi riservati al passaggio delle reti impiantistiche principali (elettrico, idrico, HVAC), ispezionabili e posizionati in modo simmetrico per ottimizzare la distribuzione ai piani.
Servizi igienici: divisi per sesso, composti da WC, lavabi e antibagno. Possibile inserimento di servizi per disabili in base alle normative vigenti.
Distribuzione razionale: progettato per essere facilmente integrabile in una griglia strutturale regolare, con percorsi ottimizzati e distanze contenute tra i vari elementi.
Utilizzo consigliato: nuclei centrali per torri direzionali, grattacieli per uffici, edifici ad alta densità con accessi verticali multipli.

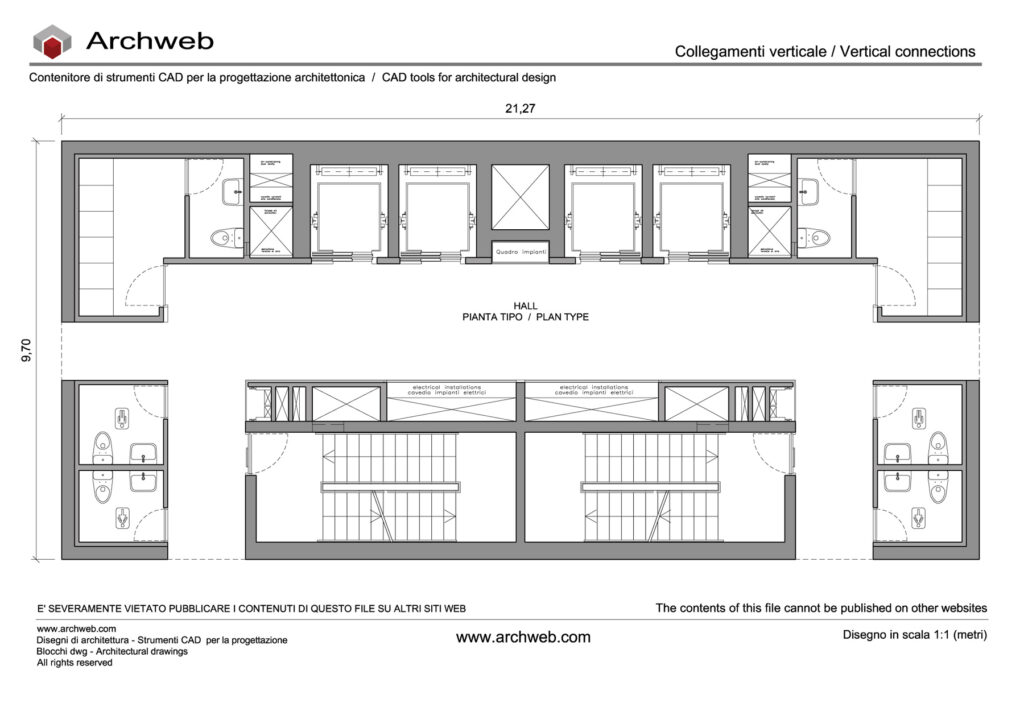

L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file dwg. Per visualizzare l’immagine in fullscreen, registrati e fai il login.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100. Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che potete trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti abbonati cliccando sul pulsante “Scarica DWG”
