Blocco residenziale 01

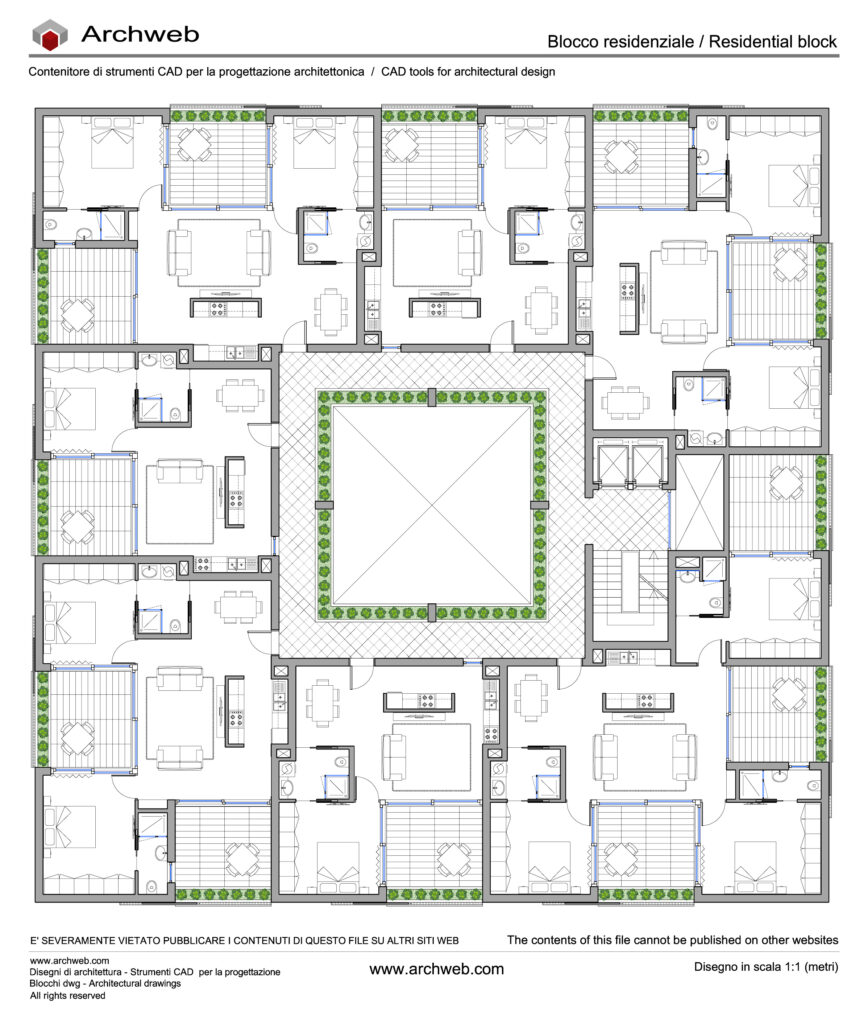

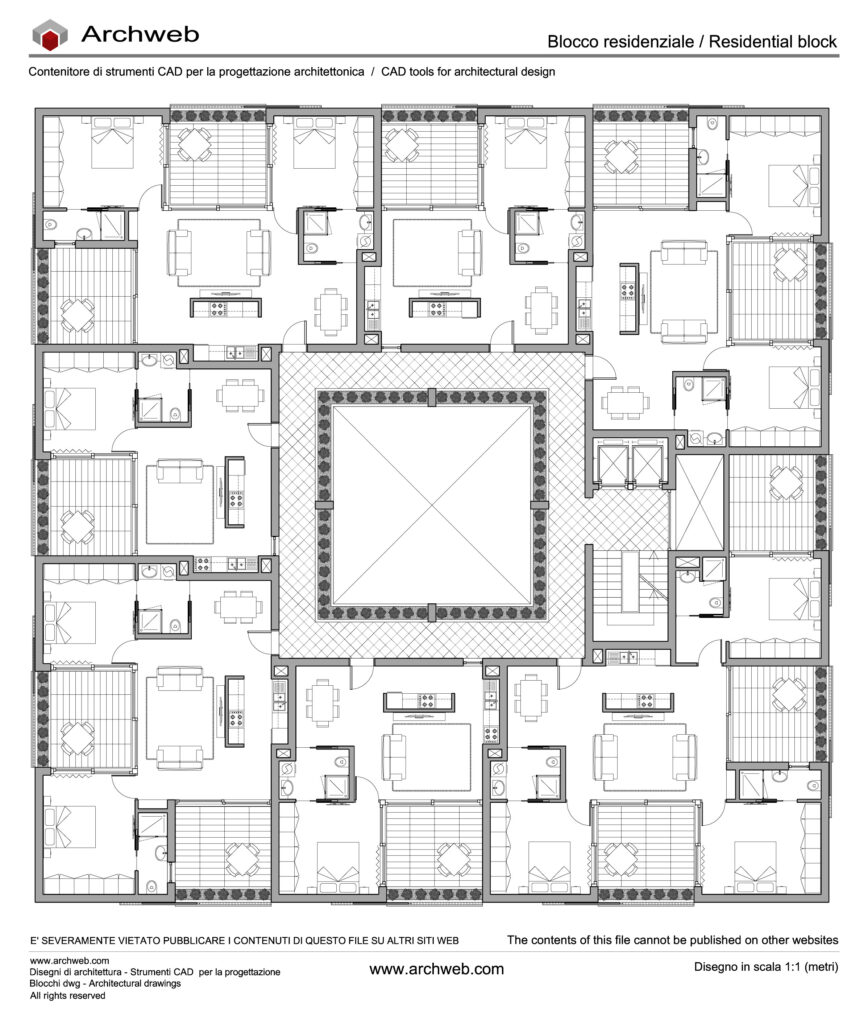

2D – Pianta in scala 1:100 (metri)

Lo schema progettuale si sviluppa attorno a una corte centrale che tramite un ballatoio organizza i percorsi di accesso alle unità abitative. La configurazione garantisce una chiara organizzazione degli spazi di circolazione, consentendo un collegamento diretto tra gli alloggi disposti lungo il perimetro del fabbricato.

Le unità residenziali sono caratterizzate da una distribuzione funzionale che distingue la zona giorno dalla zona notte. Gli ambienti principali si affacciano verso profonde logge.
Le profonde logge sono dotate di schermature scorrevoli motorizzate che consentono di controllare l’apporto di sole, aria e privacy. Il sistema protegge gli ambienti interni dal surriscaldamento estivo, favorisce la ventilazione naturale e permette di adattare il grado di apertura delle logge alle diverse condizioni climatiche. In questo modo gli spazi esterni diventano una naturale estensione dell’abitazione, migliorando il comfort abitativo durante tutto l’anno.

Grazie alla sua configurazione compatta e razionale, questo schema progettuale si presta anche a soluzioni di social housing e residenze per studenti. In questi contesti, l’efficienza distributiva, la ripetibilità del modulo abitativo e la presenza di spazi esterni privati rappresentano elementi particolarmente vantaggiosi.

L’insieme definisce uno schema progettuale orientato alla qualità abitativa e al corretto rapporto tra spazi interni ed esterni privati. Questo avviene attraverso una composizione equilibrata e funzionale dell’intero organismo residenziale.

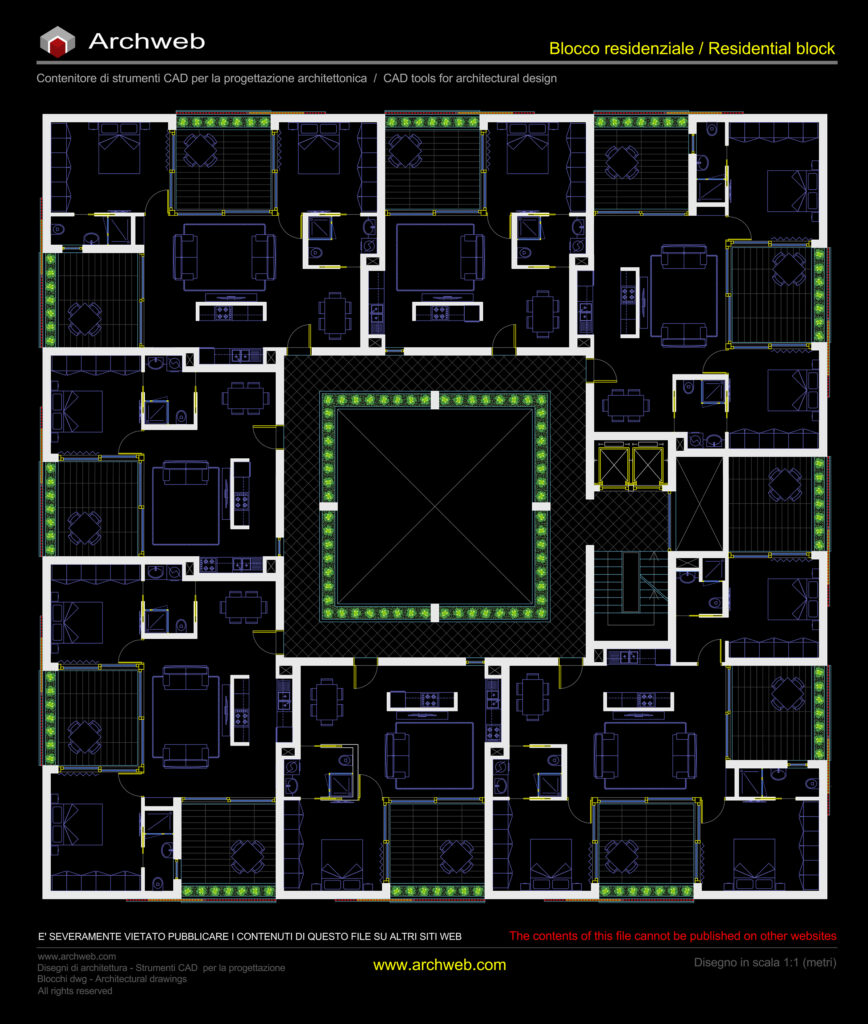

L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file dwg. Per visualizzare l’immagine in fullscreen, registrati e fai il login.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Tuttavia, controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”
