Casa in linea – Angolo 7

2D – Pianta in scala 1:100 (metri)

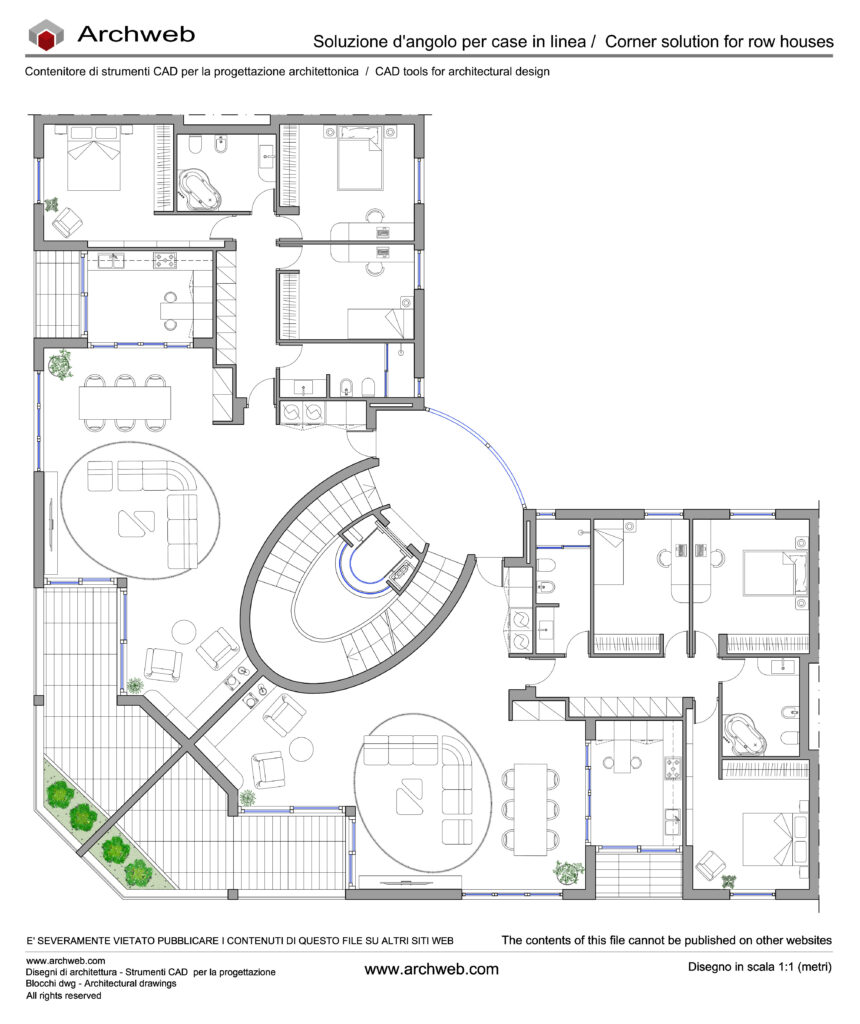

Schema progettuale di un edificio residenziale in linea con modulo angolare, concepito per consentire aggregazioni flessibili e configurazioni planimetriche diversificate. Il file DWG rappresenta un sistema abitativo basato su due unità tipo organizzate attorno a un corpo scala centrale dalla forma ellittica, elemento distributivo che collega i due alloggi speculari.

Ogni appartamento è organizzato secondo una netta distinzione tra zona giorno e zona notte. Gli spazi living, ampi e luminosi, comprendono soggiorno, pranzo e cucina in continuità con terrazze e aree esterne, mentre la zona notte ospita camere da letto, servizi e locali accessori distribuiti in modo funzionale. La configurazione angolare dell’edificio favorisce un migliore orientamento degli ambienti, incrementando l’apporto di luce naturale e il rapporto visivo con gli spazi aperti.

L’elemento distintivo del progetto è il modulo ad angolo, che permette di comporre l’edificio secondo molteplici configurazioni: sviluppo lineare, andamento articolato o formazione di corti interne attraverso la chiusura del sistema. Questa flessibilità rende la soluzione adatta a interventi di edilizia residenziale in contesti urbani differenti, mantenendo una forte coerenza distributiva e tipologica.

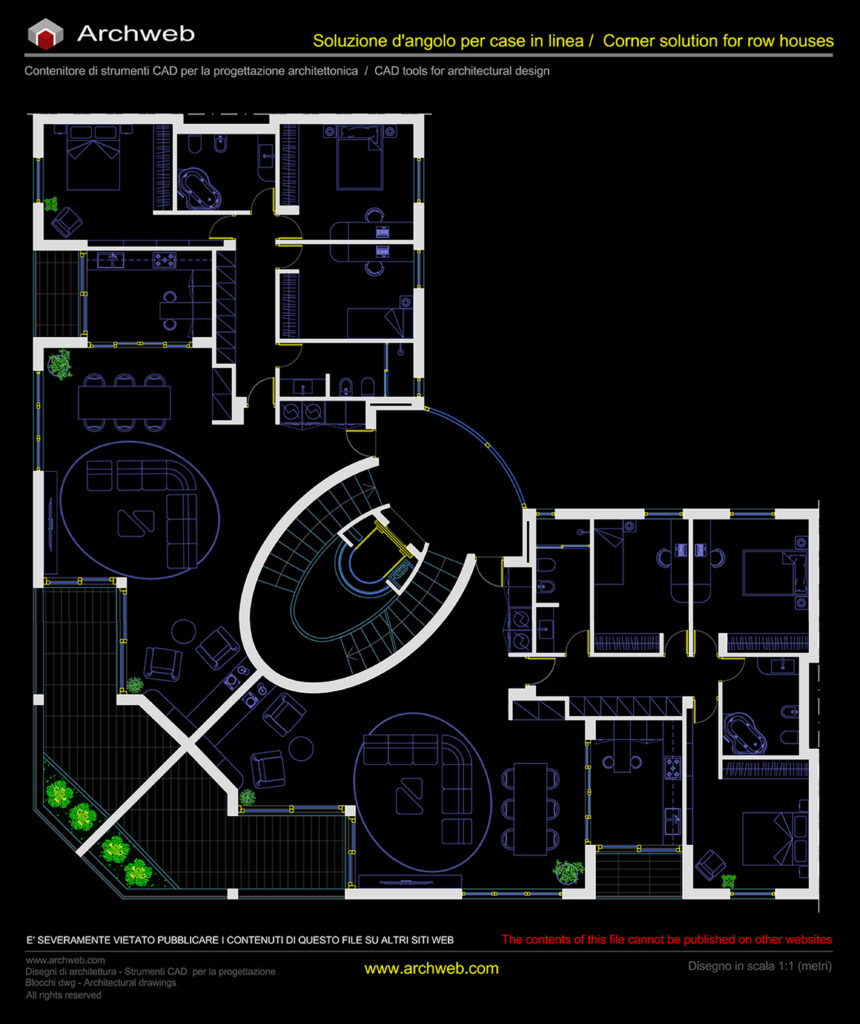

L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file dwg. Per visualizzare l’immagine in fullscreen, registrati e fai il login.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Tuttavia, controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”.
