Case a schiera 62

2D – Pianta in scala 1:100 – 1:200 – 1:500 (metri)

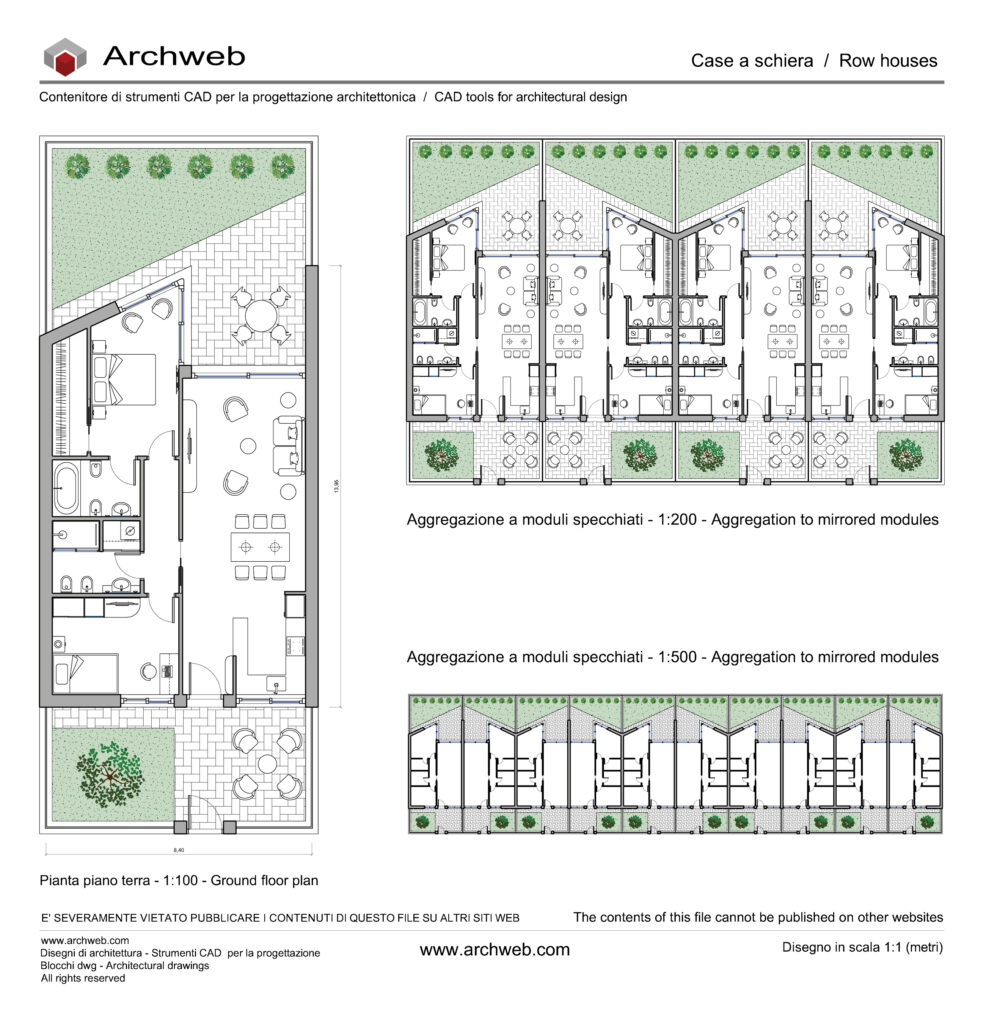

Schema progettuale di case a schiera rappresentato in scala 1:100, 1:200 e 1:500 (metri).

Dal punto di vista compositivo, la conformazione articolata del fronte consente una maggiore flessibilità insediativa, permettendo all’organismo edilizio di inserirsi efficacemente in contesti caratterizzati da geometrie irregolari, allineamenti variabili o condizioni morfologiche complesse. Questa soluzione genera una scansione volumetrica più dinamica e contribuisce a migliorare la qualità percettiva dell’intervento.

La pianta del piano terra, rappresentata in scala 1:100 è organizzata attorno a una grande zona giorno open space. Soggiorno, pranzo e cucina condividono un unico ambiente caratterizzato da una forte continuità visiva e da un rapporto diretto con gli spazi aperti. La zona notte è organizzata con due camere da letto e due bagni.

L’aggregazione residenziale in scala 1:200 mette in evidenza il principio compositivo basato sull’accostamento di moduli specchiati. L’alternanza simmetrica delle unità genera una sequenza articolata che rompe la monotonia delle tradizionali schiere lineari e costruisce un ritmo architettonico riconoscibile.

Nella rappresentazione in scala 1:500 il sistema aggregativo viene osservato a una dimensione urbana più ampia, evidenziando la capacità del modulo specchiato di generare un impianto riconoscibile anche su estensioni maggiori. La ripetizione delle unità produce un disegno insediativo dinamico nel quale le variazioni geometriche dei fronti determinano una sequenza di pieni e vuoti capace di arricchire il paesaggio costruito.

L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file dwg. Per visualizzare l’immagine in fullscreen, registrati e fai il login.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”
