Muri di sostegno

I muri di sostegno in edilizia sono strutture progettate per sostenere terreni, strade, edifici o altre superfici in terreni inclinati o pendii.

Classificazione
I muri di sostegno possono essere distinti in base al posizionamento o al principio statico con cui resistono:

– Muri di sottoripa o sottoscarpa, che sostengono un manufatto.
– Muri di controripa, che sostengono terre sovrastanti il manufatto.

I muri possono essere anche incastrati o a doppia armatura.

Materiali
I materiali con i quali si possono costruire i muri di sostegno sono: muratura di mattoni, muratura di calcestruzzo non armato, cemento armato, gabbioni.

Principio statico

– Muri a gravità, ovvero elementi murari di adeguate dimensioni che fondano la loro stabilità sulla particolare robustezza della struttura e sul peso.
– Muri a contrafforti, in cui i contrafforti lavorano in un piano verticale, prendendo su di sé la spinta delle terre, e il pannello murario lavora per inflessione in piani orizzontali, con la funzione principale di contenimento del terreno.
– Muri a mensola, ovvero elementi murari snelli, con fondazioni particolarmente ampie (in modo da realizzare l’incastro al piede) in cui la parete svolge entrambe le funzioni, di sostegno e di contenimento.

Per loro natura, è possibile che i muri a gravità, siano realizzati con calcestruzzo non armato e talvolta possano inglobare elementi litici di grosse dimensioni, in modo da conseguire un certo risparmio economico. Gli altri due tipi di muro devono invece prevedere, almeno per il pannello murario, soggetto a sforzi di flessione, una sufficiente quantità di armatura.
Continua a leggere su Wikipedia…>>

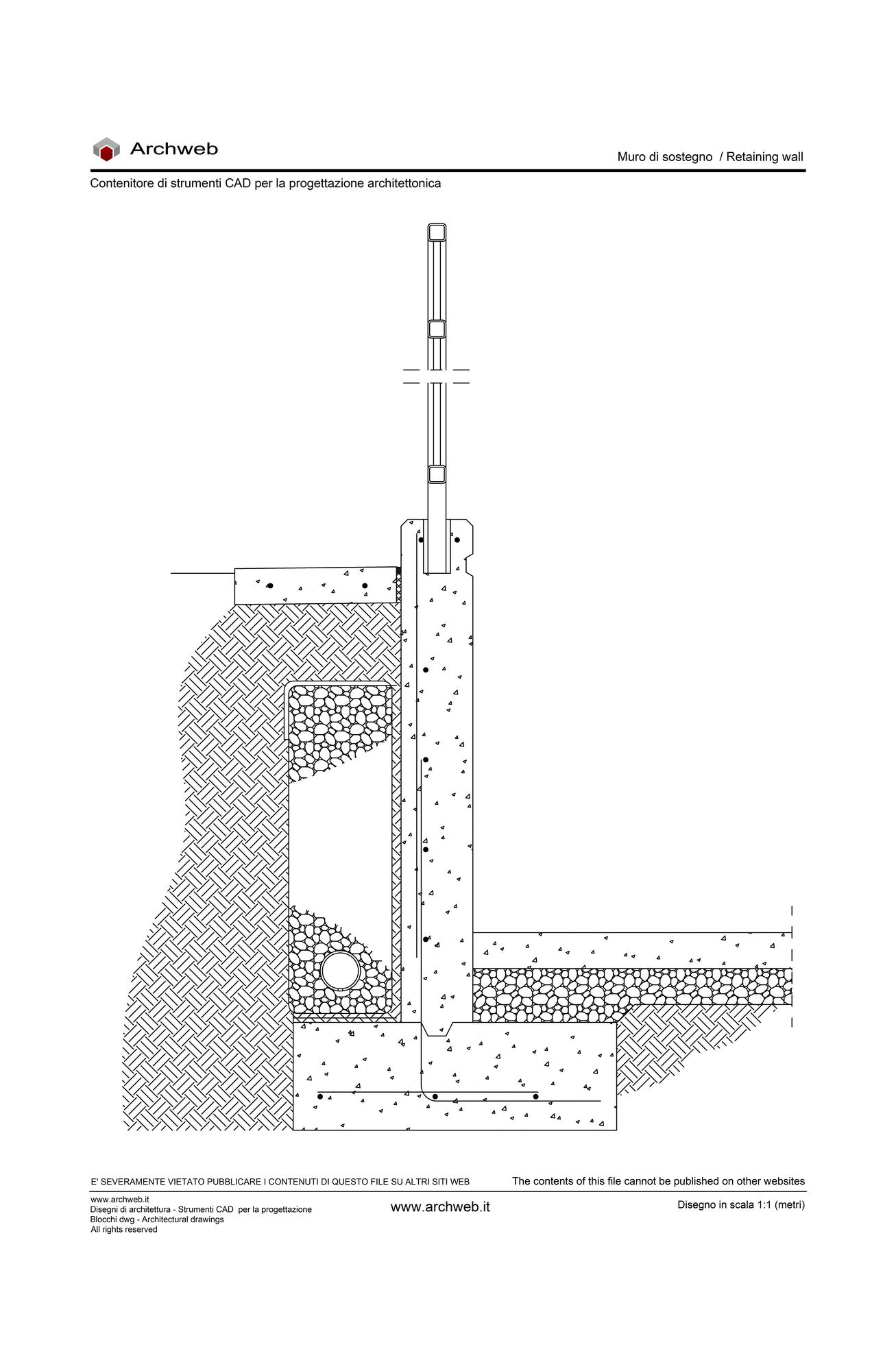

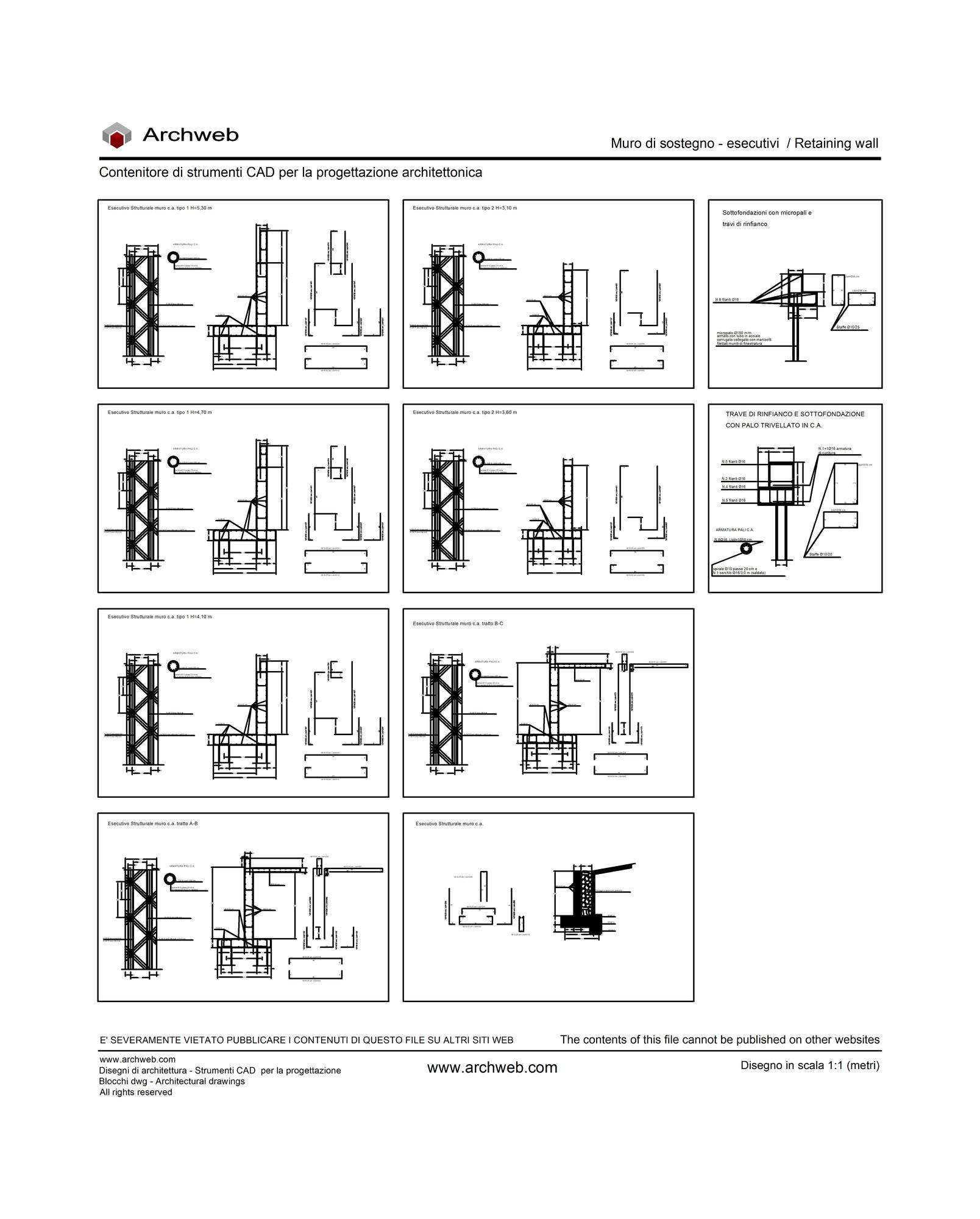

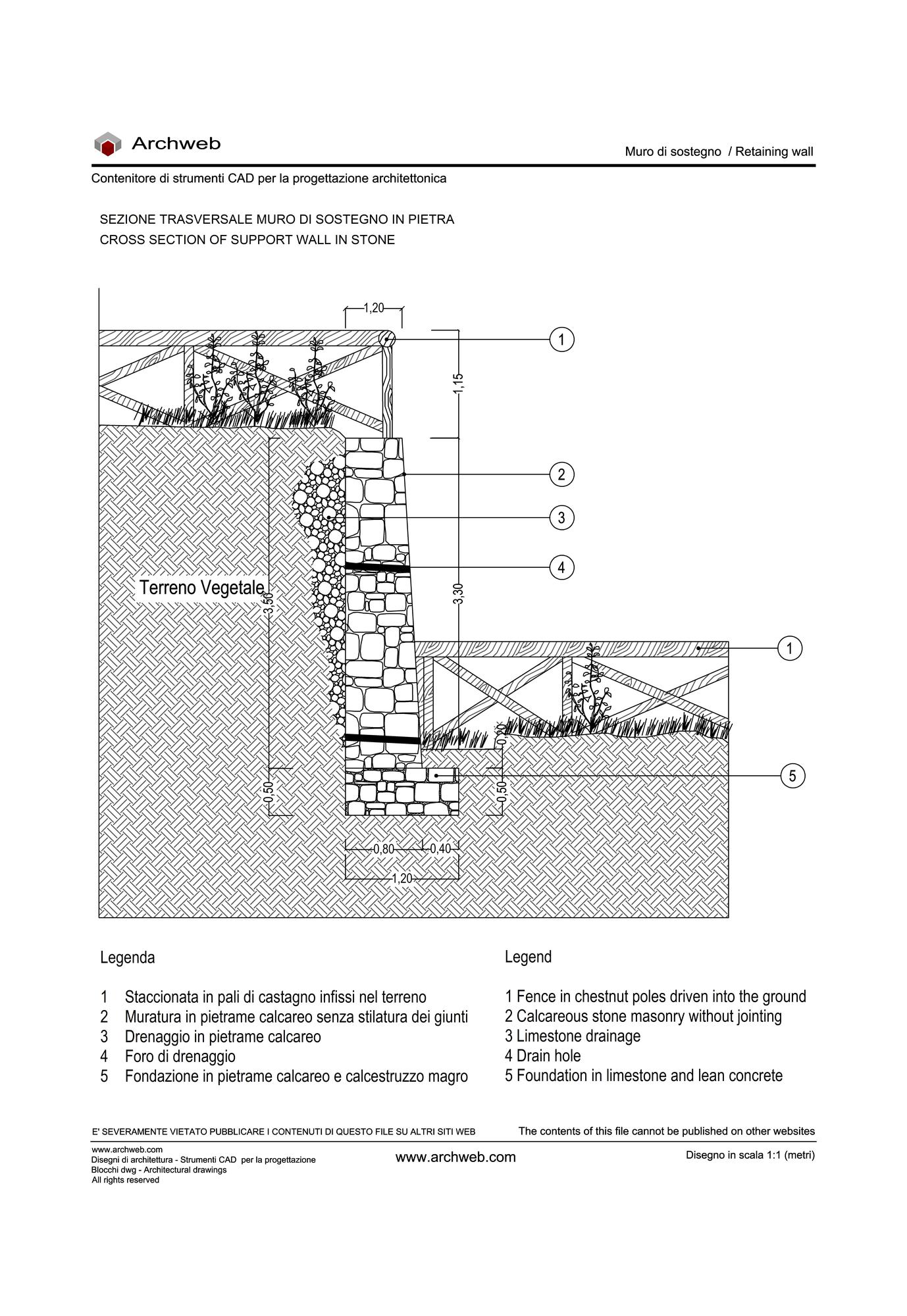

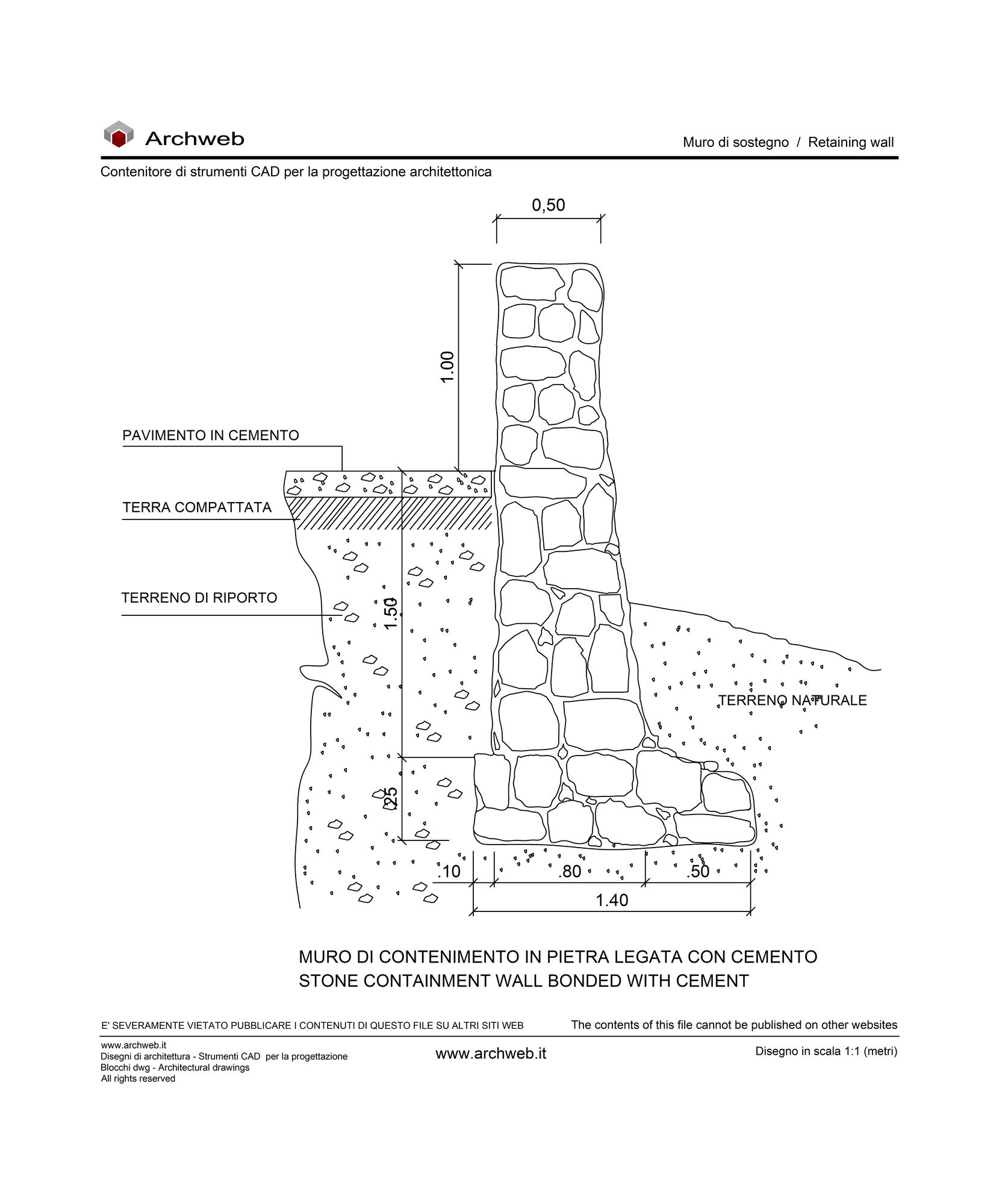

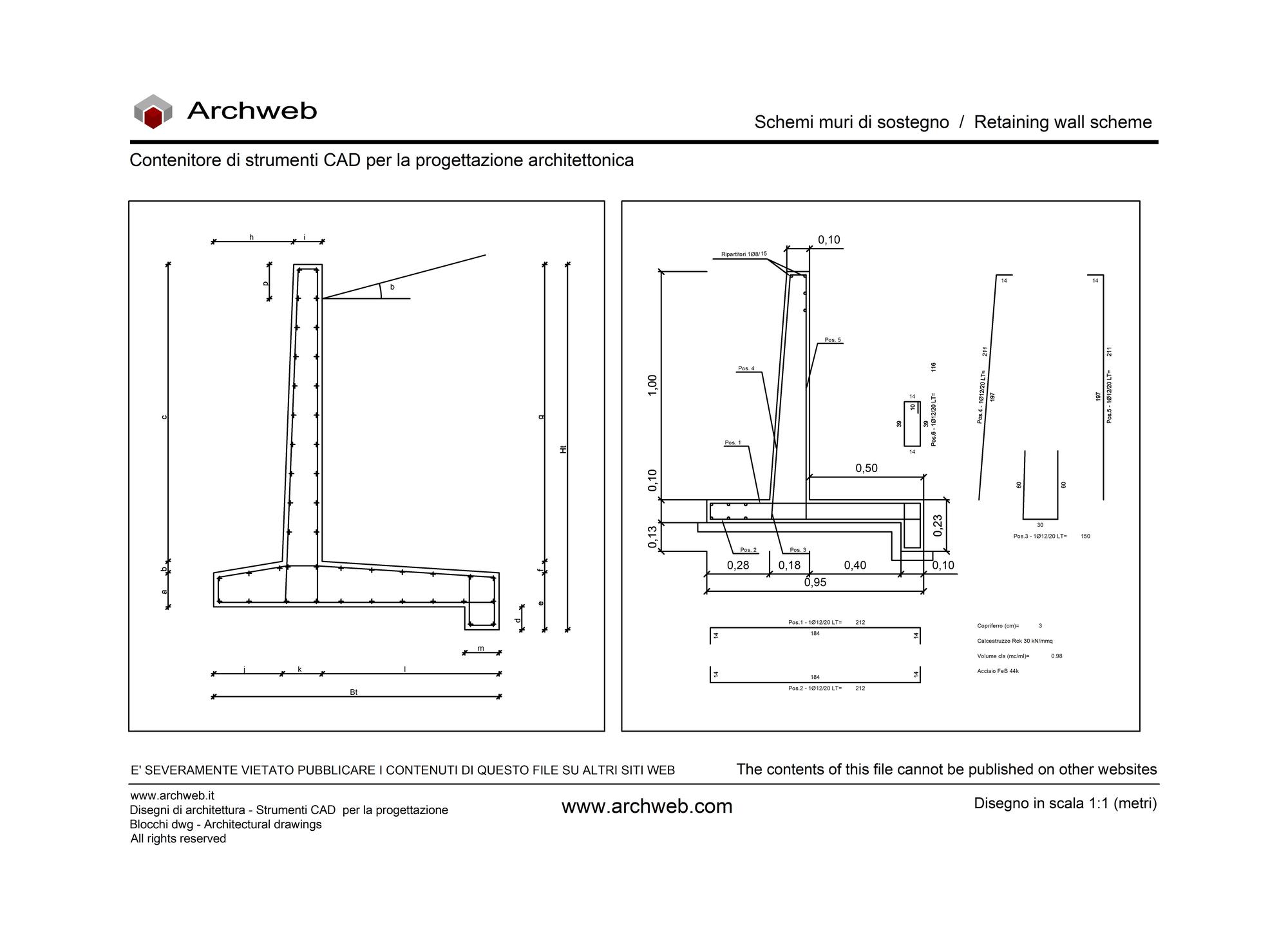

In questa categoria sono presenti file dwg utili alla progettazione: sezioni di muri di sostegno di diverse tipologie costruttive e materiali; muri di sostegno in cemento armato con vari esempi grafici di armature; muratura di sostegno in pietra naturale.
Vasta scelta di file per tutte le necessità del progettista.
