Collettore uniquick

File dwg in scala 1:100 (metri)


Lo schema dwg riporta i particolari fondamentali del collettore uniquick. Tramite questo collettore è possibile eseguire la taratura della portata dell'impianto e aprire e chiudere in modo manuale ogni singolo circuito. Per l'accensione e lo spegnimento del riscaldamento nella zona servita bisogna intervenire come in un normale impianto e cioè inserire nel collettore una valvola di zona a tre vie comandata da un termostato ambiente o da un cronotermostato installato in una stanza tipo.
Qualora si voglia procedere all'impostazione di temperature ambiente diverse in ogni singola stanza è necessario inserire in ogni valvola on-off un motore elettrico comandato dal termostato ambiente che in queste caso va previsto in ogni locale.

no longer available

Blocchi CAD consigliati

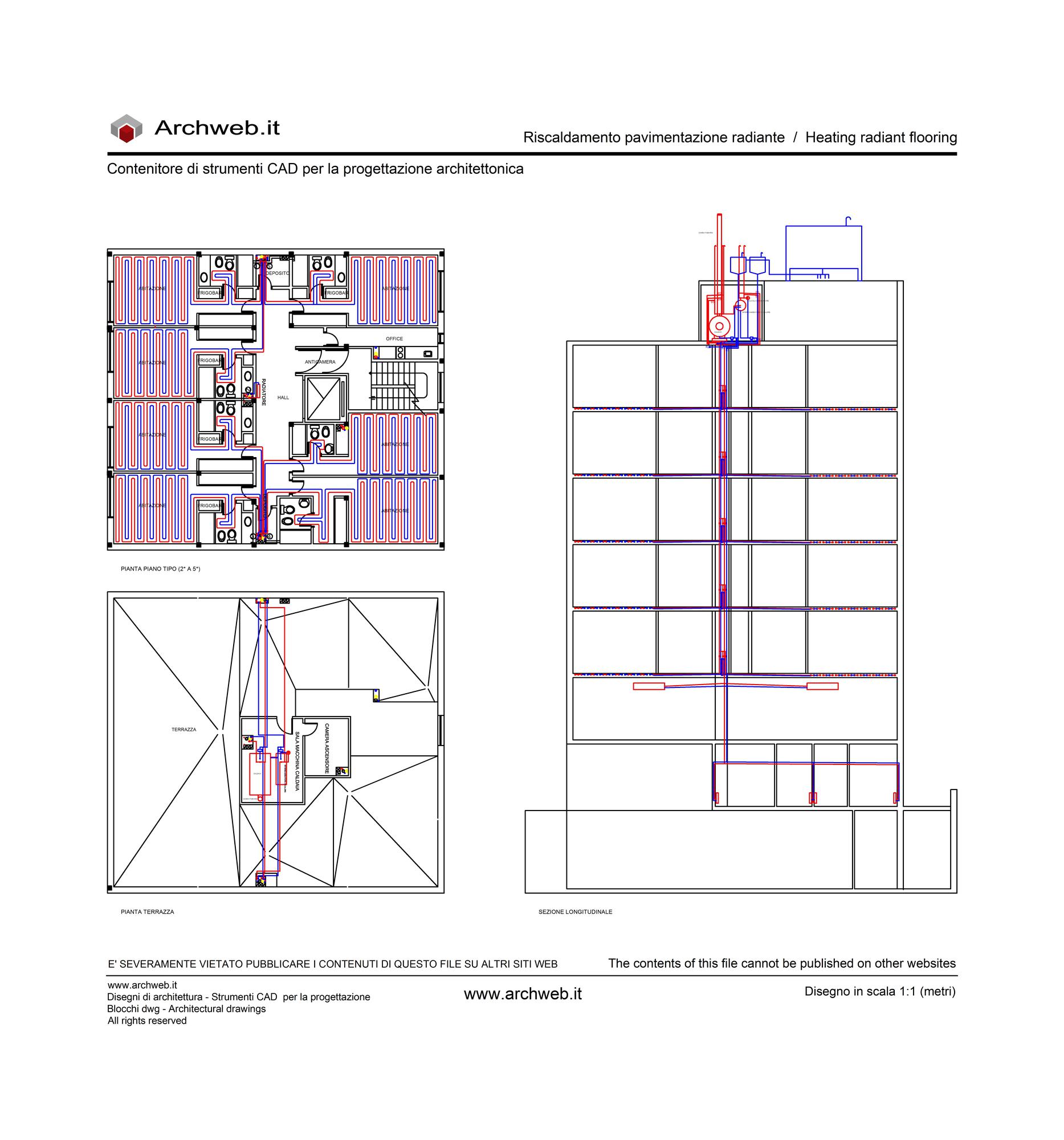

Pavimentazione radiante 03

DWG

Pavimentazione radiante 01

DWG

Massetto riscaldante 02

DWG

Riscaldamento del pavimento

DWG

Impianto pannelli radianti

DWG

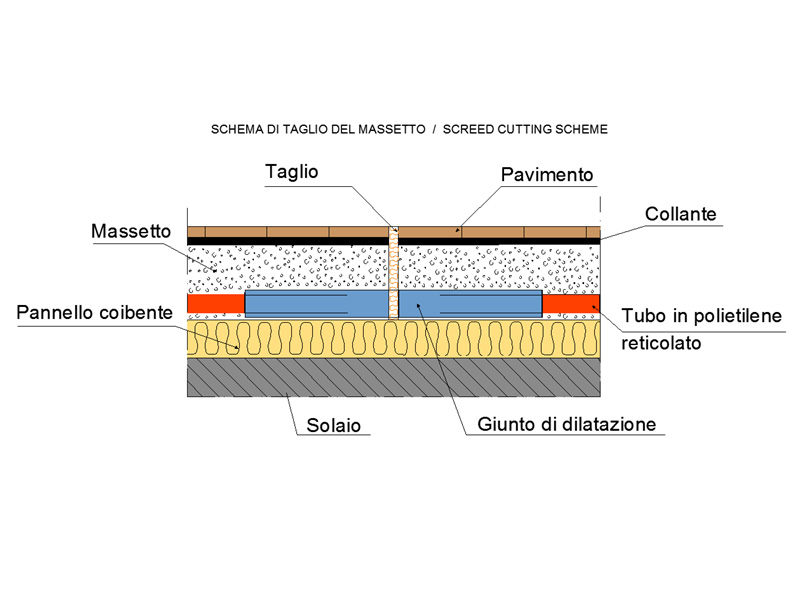

Taglio del massetto
