CS.ASF 27 48F

Scala 1:100

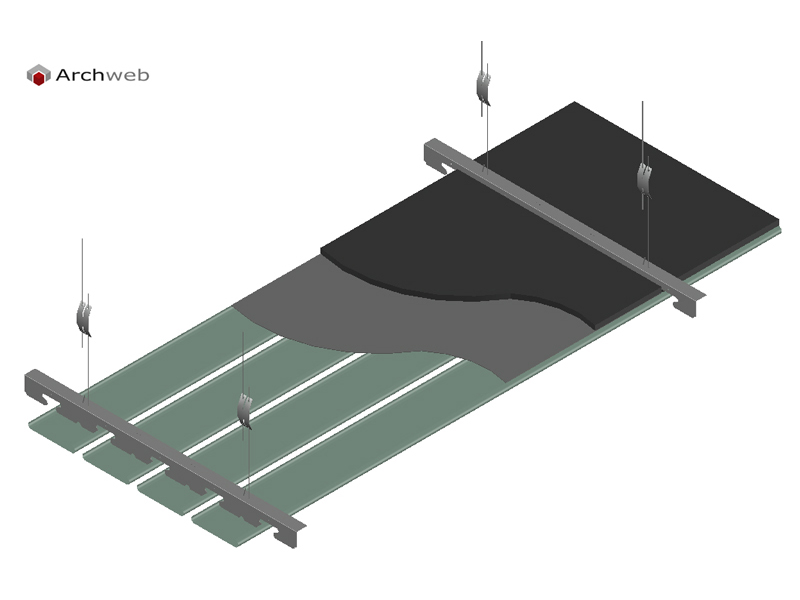

Controsoffitto GYPROC CS.ASF 27/48 F costituito dagli elementi sottoelencati:

LASTRE DI GESSO RIVESTITO GYPROC FIRELINE 15 (tipo F secondo UNI EN 520) da 15 mm di spessore nel numero di 1 lastra. Le lastre GYPROC FIRELINE sono in Euroclasse A2- s1,d0 di reazione al fuoco e in classe di fumo F1 secondo AFNOR NF 16-101 e ISO5659-2.
– STRUTTURA METALLICA GYPROC GYPROFILE con rivestimento organico privo di cromo, ECOLOGICO, ANTICORROSIVO, DIELETTRICO, ANTIFINGERPRINT, composta da profili metallici a C 27/48 in lamiera d'acciaio zincato Z140 da 0,6 mm di spessore: a. Profili primari posti ad interasse 800 mm b. Profili secondari posti ad interasse 500 mm c. Sistema di assemblaggio dell'orditura metallica secondaria longitudinale con l'orditura metallica principale trasversale con raccordi in acciaio denominati “Cav. per profilo a C 27/48” d. Ganci di sospensione, posti ad interasse 600 mm, composti da barre filettate in acciaio M6, del diametro di 6 mm, vincolate ad una estremità al solaio di supporto mediante tassello metallico ad espansione, diametro 6 mm, dall’altra estremità inserite in un elemento di sospensione in acciaio denominato “Gancio distanziale con foro 6 mm e foro filettato M6 per profilo a C 27/48” e. Profili perimetrali GYPROC GYPROFILE GUIDA U solidarizzati meccanicamente alle pareti perimetrali mediante accessori di fissaggio posti ad interasse massimo di 500 mm.
– VITI autoperforanti fosfatate GYPROC poste ad interasse massimo di 200 mm.
– STUCCHI E NASTRI DI RINFORZO: accessori GYPROC per la stuccatura dei giunti, degli angoli e delle teste delle viti in modo da ottenere una superficie pronta per la finitura.
