Giardino pubblico 17

2D – Pianta in scala 1:100 (metri)

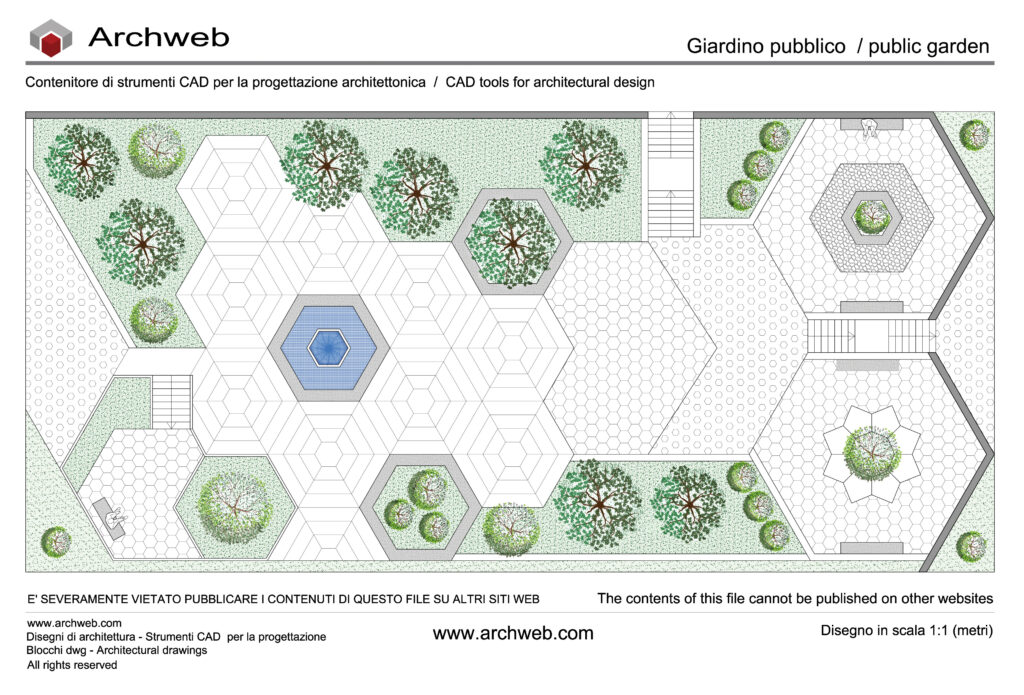

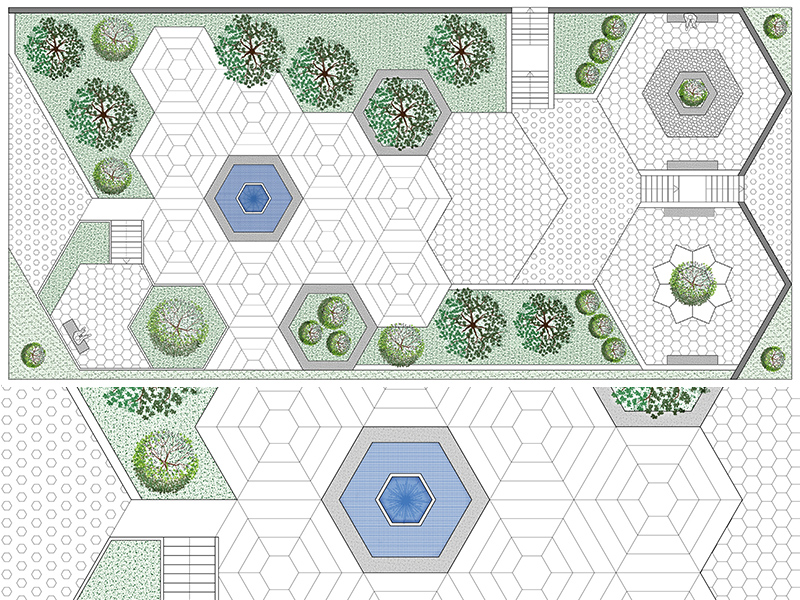

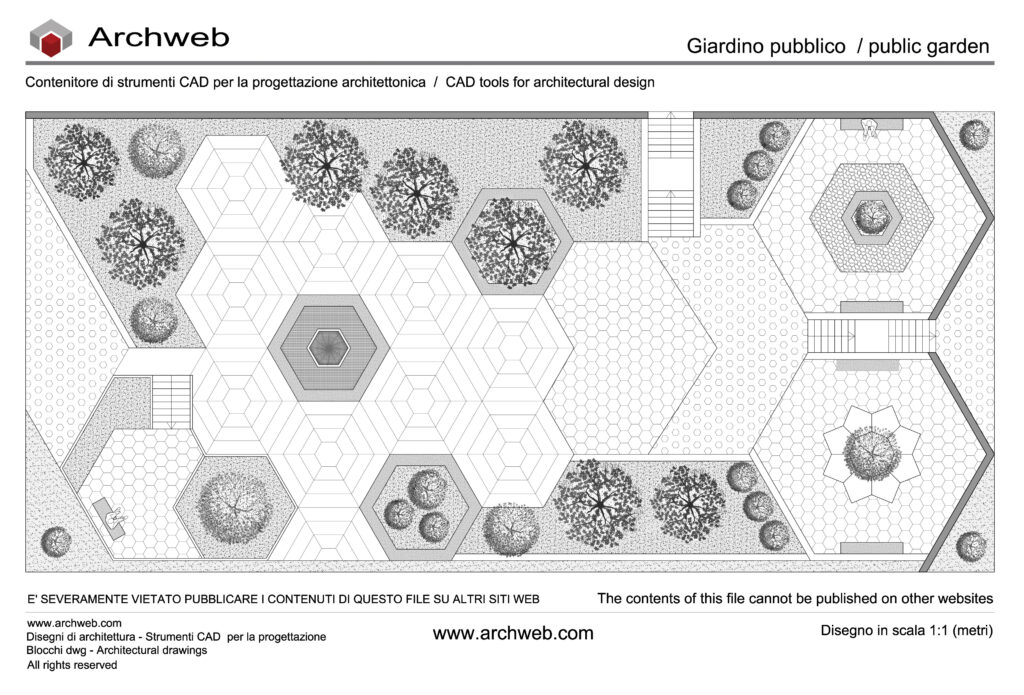

Giardino pubblico dwg 17. Planimetria 1:100

Schema progettuale per un giardino pubblico caratterizzato da una composizione geometrica modulare basata sull’aggregazione di forme esagonali. Il disegno propone uno spazio urbano contemporaneo pensato come luogo di incontro, sosta e attraversamento, nel quale pavimentazioni, aree verdi e piccoli elementi architettonici si integrano in un sistema unitario e riconoscibile.

L’impianto si sviluppa attraverso una sequenza di piazzole esagonali collegate tra loro da percorsi lineari e diagonali che guidano naturalmente il movimento dei visitatori. Il modulo geometrico diventa il tema compositivo dominante e genera una varietà di spazi con differenti funzioni: aree di sosta, punti panoramici, spazi verdi, superfici pavimentate e piccole zone attrezzabili per attività all’aperto.

Nel settore centrale il progetto individua una piazza principale pavimentata, organizzata come fulcro distributivo dell’intero sistema. Al centro è collocata una fontana esagonale con vasca d’acqua, elemento che introduce un punto di attrazione visiva e contribuisce alla qualità percettiva dello spazio pubblico. Attorno alla piazza si sviluppano ulteriori piattaforme modulari che possono ospitare sedute, elementi ombreggianti, installazioni leggere o spazi per eventi temporanei.

Le aree verdi si alternano ai percorsi pavimentati creando un equilibrio tra superfici minerali e vegetazione. Alberature di differente dimensione contribuiscono a definire zone ombreggiate e a mitigare la rigidità geometrica dell’impianto. Alcune aiuole assumono anch’esse forma esagonale, rafforzando l’unità compositiva del progetto.

Lo schema è predisposto anche per l’inserimento in terreni con differenti quote altimetriche. Le scale presenti nel disegno consentono infatti di superare eventuali salti di quota e di articolare il percorso su livelli diversi. In situazioni pianeggianti, gli stessi elementi possono essere reinterpretati come semplici connessioni pedonali o leggere variazioni del tracciato, mantenendo invariata la logica compositiva del progetto.

La configurazione modulare rende questo schema particolarmente flessibile e adattabile a differenti contesti urbani: piccoli giardini pubblici, spazi di quartiere, corti aperte, piazze verdi o aree pertinenziali di complessi residenziali e culturali. Il disegno può inoltre essere facilmente ampliato o modificato attraverso l’aggiunta di ulteriori moduli esagonali, mantenendo coerenza formale e continuità spaziale.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che potete trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti abbonati cliccando sul pulsante “Scarica DWG”
