Palazzina residenziale 14
2D – Pianta in scala 1:100 (metri)
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

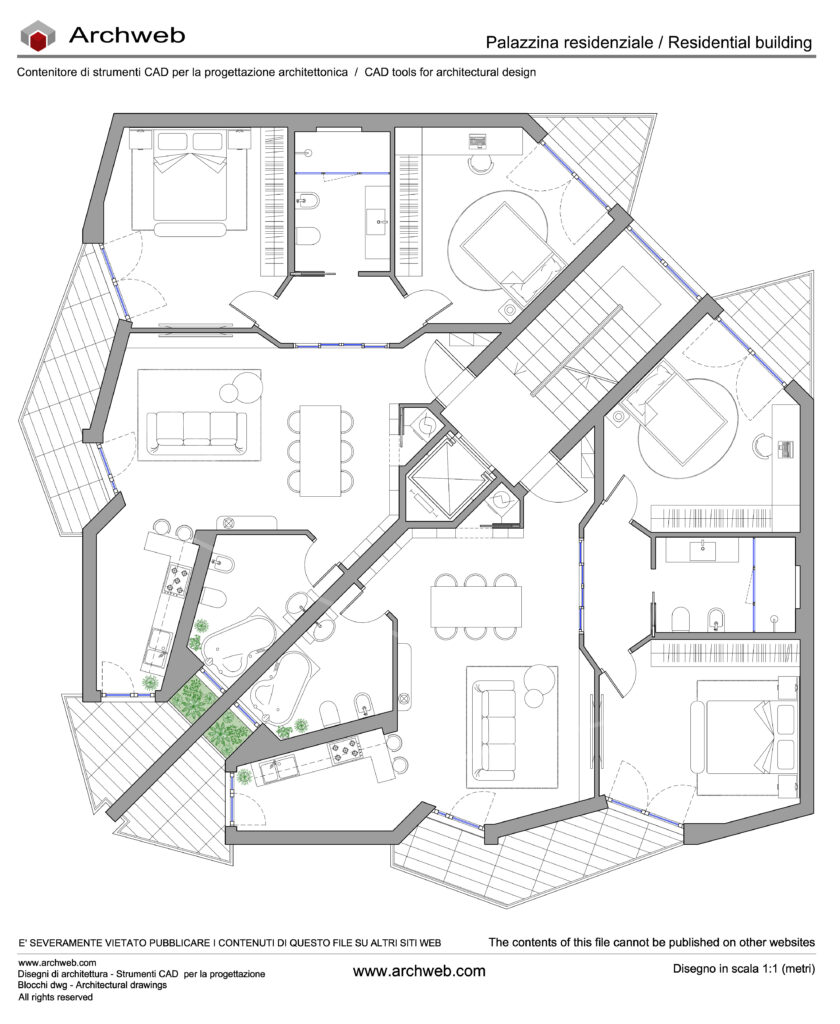

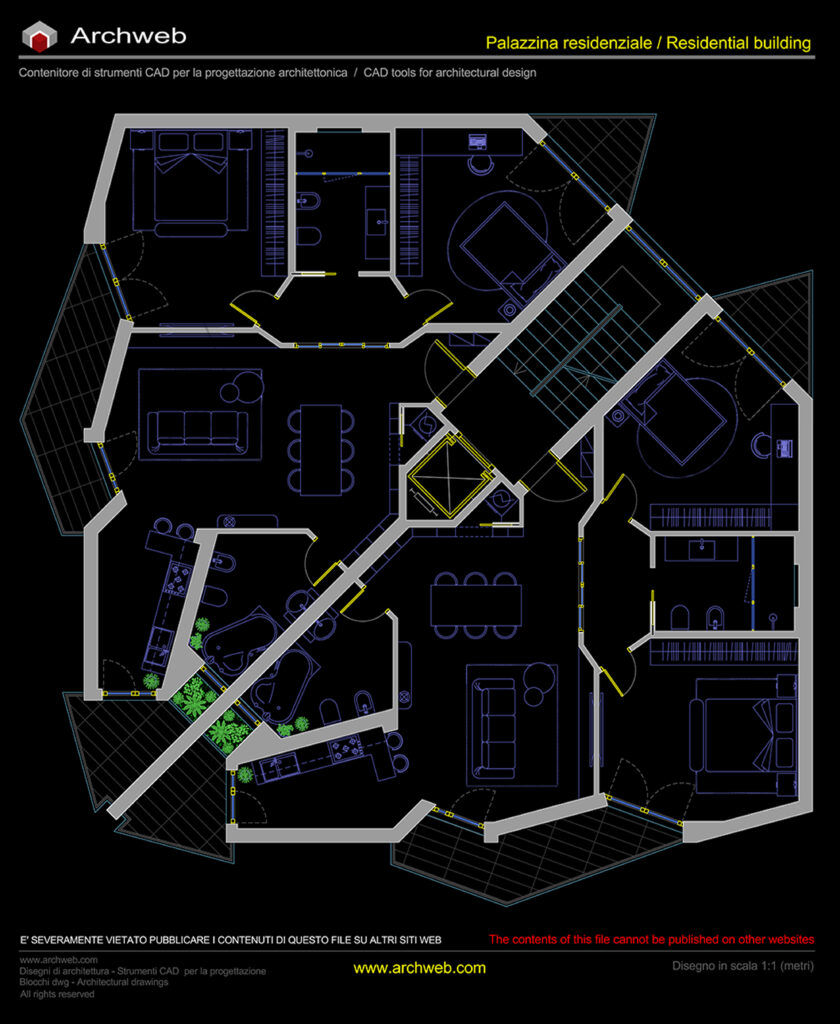

Schema progettuale di una palazzina residenziale caratterizzata da un impianto planimetrico irregolare.
Il piano tipo ospita due unità abitative indipendenti, ciascuna organizzata con una chiara separazione tra zona giorno e zona notte.
Gli appartamenti comprendono soggiorni con cucina a vista, camere da letto, servizi igienici e ampie terrazze che ampliano gli spazi abitativi verso l’esterno, migliorando l’illuminazione naturale e la qualità degli affacci. Il corpo scala centrale, servito da ascensore, garantisce una distribuzione funzionale agli alloggi.
Grazie alla particolare configurazione planimetrica e alla disposizione delle unità, questo schema rappresenta anche un valido riferimento progettuale per la realizzazione di edifici residenziali in linea con sviluppo ad angolo, offrendo spunti per risolvere la distribuzione degli alloggi nei punti di cambio direzione del fabbricato e per valorizzare gli affacci e gli spazi esterni.
Il disegno costituisce un esempio di progettazione residenziale plurifamiliare, utile come riferimento per studi distributivi, organizzazione degli spazi interni e sviluppo di edifici multipiano con geometrie articolate.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Tuttavia, controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”.
