Residenze per anziani 04

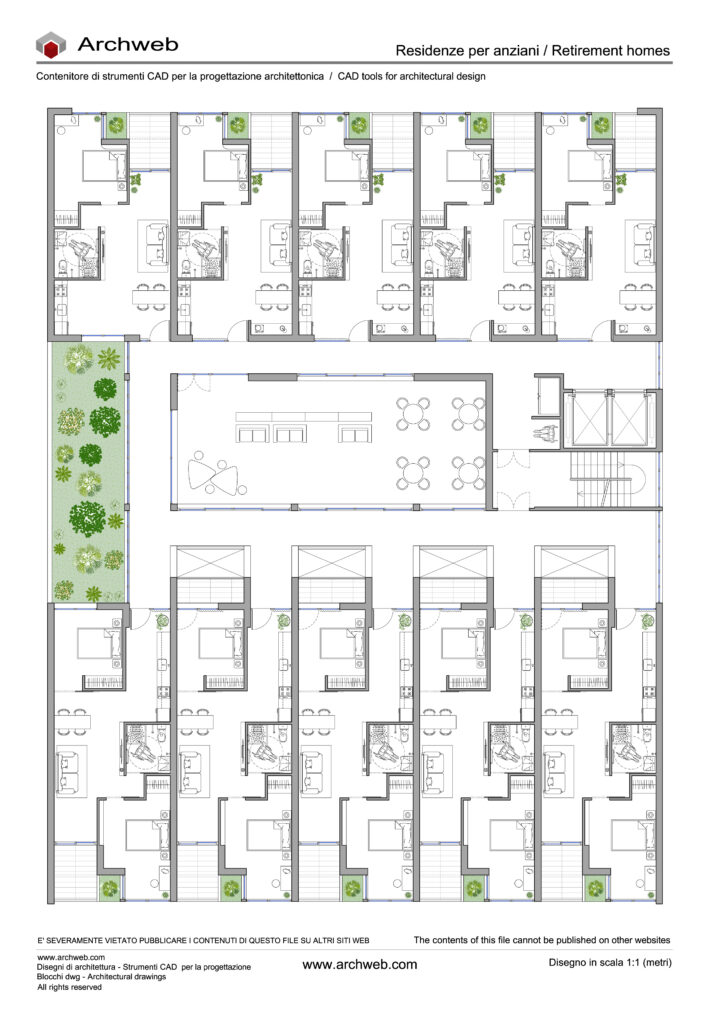

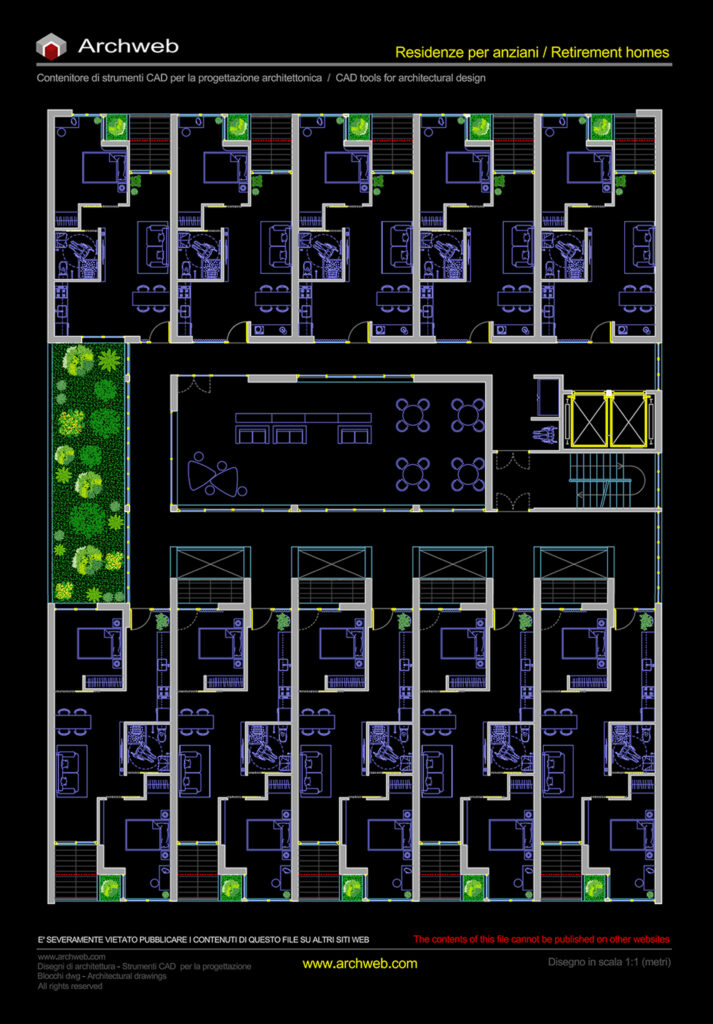

2D – Pianta in scala 1:100 (metri)

Schema progettuale di un piano tipo per una residenza per anziani organizzata attorno a un ampio spazio comune centrale, concepito come luogo di incontro, socializzazione e svolgimento di attività collettive.
Il progetto prevede due tipologie di alloggi: unità destinate a un singolo ospite e unità con due camere.

Ogni alloggio comprende una zona soggiorno, una o due camere da letto, il bagno e un piccolo spazio esterno privato, offrendo ambienti funzionali e facilmente fruibili. La distribuzione degli spazi è studiata per garantire percorsi accessibili e privi di barriere architettoniche, con dimensioni adeguate a favorire gli spostamenti delle persone con mobilità ridotta, anche con l’utilizzo di una sedia a rotelle.

Gli alloggi sono distribuiti lungo il perimetro dell’edificio e garantiscono un buon equilibrio tra privacy e accesso agli spazi condivisi. Il nucleo dei collegamenti verticali, collocato in posizione baricentrica, assicura percorsi chiari e una distribuzione efficiente degli ambienti, mentre le aree verdi contribuiscono a migliorare la qualità degli spazi comuni.

Il file DWG costituisce un utile riferimento per lo studio della progettazione di strutture residenziali dedicate alla terza età, con particolare attenzione all’organizzazione degli alloggi, degli spazi comuni, all’accessibilità e ai percorsi distributivi.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Tuttavia, controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”.
