Scala acciaio 08

File dwg in scala 1:100 (metri)

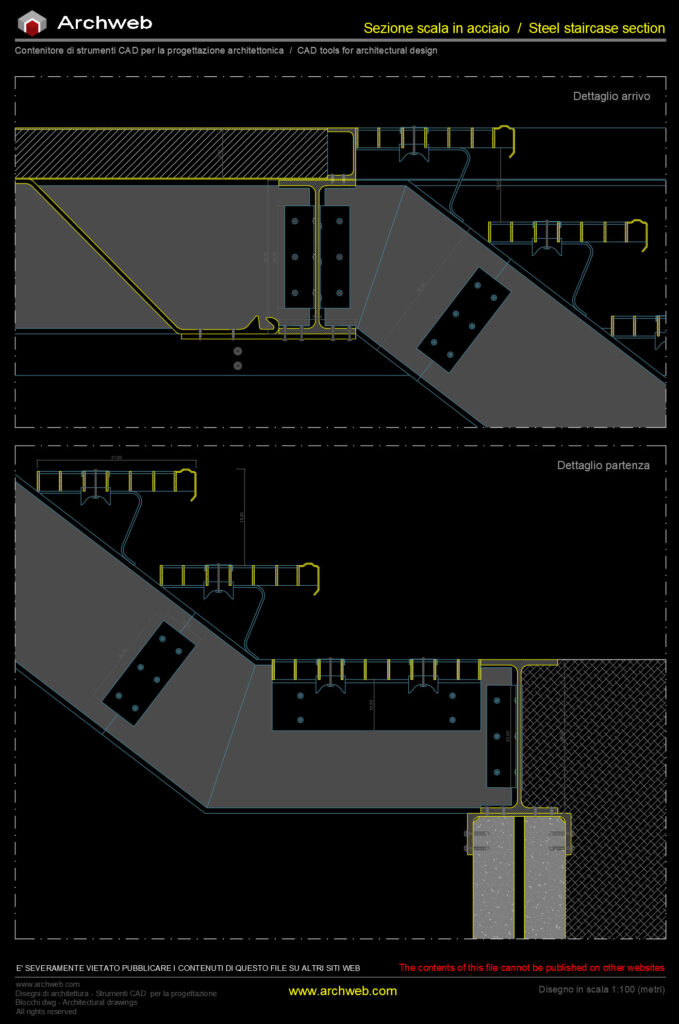

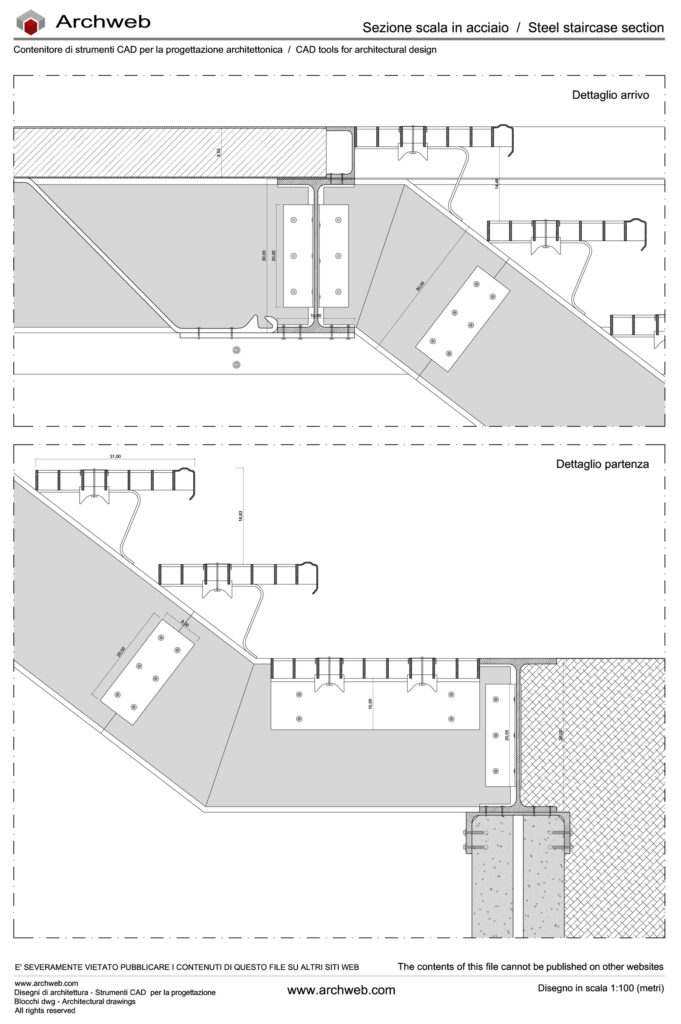

Dettaglio costruttivo di una scala in acciaio: trave a ginocchio in profilato IPE composta da tre elementi assemblati con piastra e bulloni. I gradini in grigliato di acciaio sono fissati alla trave tramite dei supporti metallici a S. La pedata volendo può essere rifinita con una lamiera e terminale antiscivolo.

no longer available
