Sezione stradale 2

File dwg in scala 1:100 (metri)

Attenzione

Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

Sezioni stradali utili per la progettazione urbana e infrastrutturale.

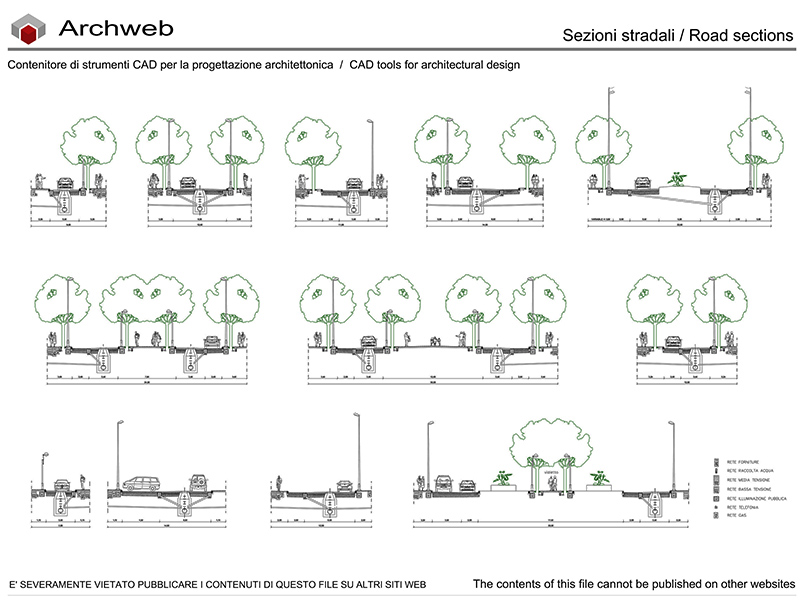

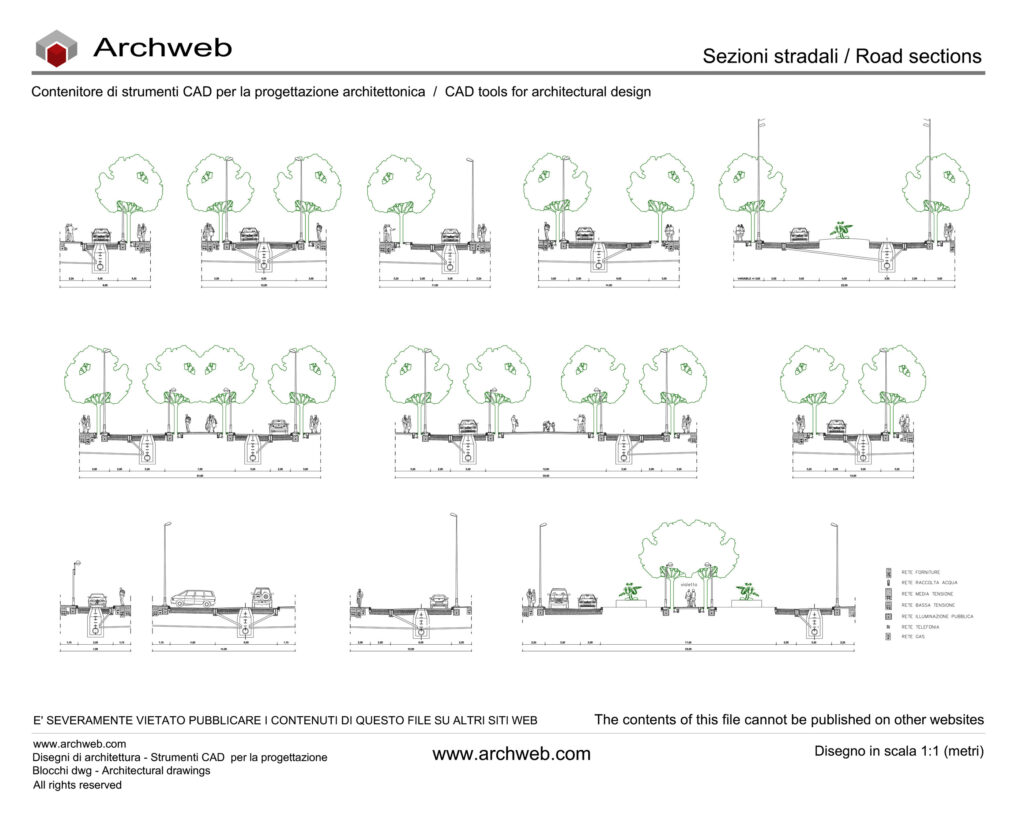

La tavola presenta diverse configurazioni di strade urbane con carreggiate a una o più corsie, marciapiedi, piste pedonali, alberature, aiuole spartitraffico e spazi pubblici attrezzati. Sono inoltre rappresentati i principali sottoservizi tecnologici interrati, come rete fognaria, acquedotto, illuminazione pubblica, linee elettriche, telefoniche e gas.

I disegni costituiscono un utile riferimento per architetti, urbanisti e progettisti impegnati nella definizione delle sezioni stradali e nell’organizzazione dello spazio pubblico, fornendo esempi di dimensionamento, integrazione del verde e coordinamento delle infrastrutture urbane.

L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file dwg. Per visualizzare l’immagine in fullscreen, registrati e fai il login.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”
