Sezione verticale facciata bioclimatica

2D – Disegno dwg in scala 1:100 (metri)

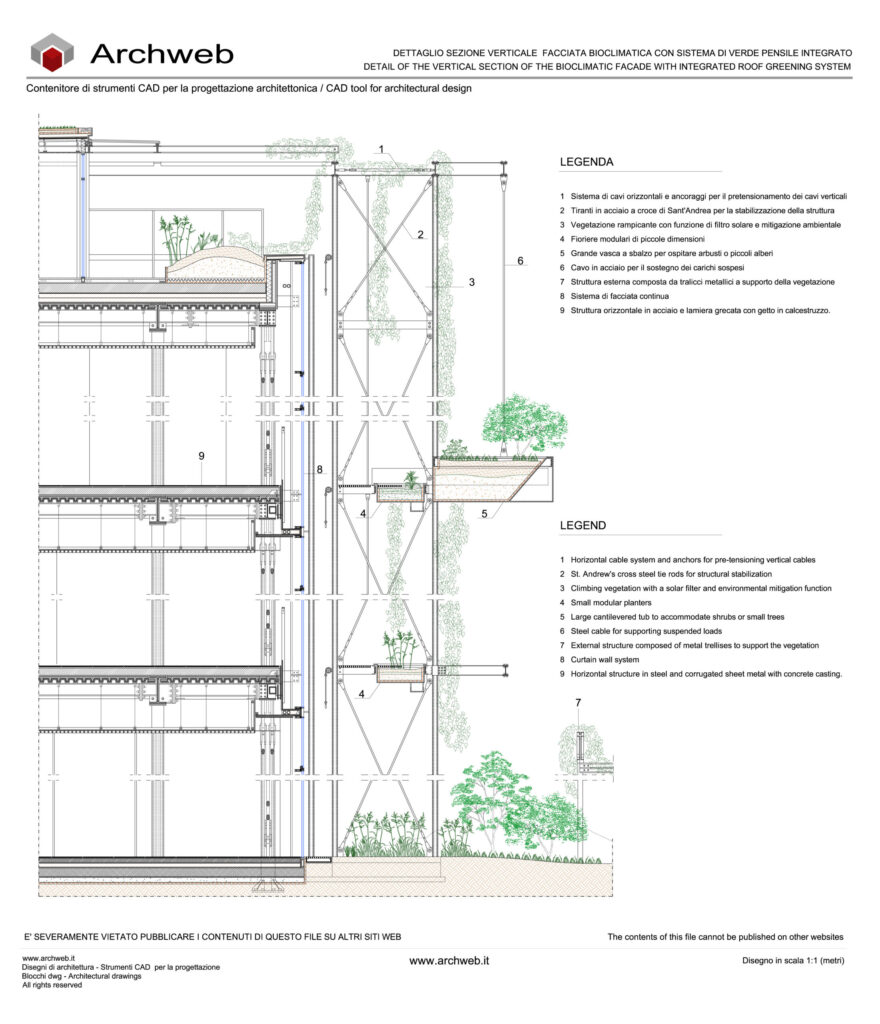

Sezione verticale di una facciata bioclimatica con sistema integrato di verde pensile, progettata come involucro attivo capace di migliorare le prestazioni ambientali dell’edificio.

La sezione evidenzia la relazione tra struttura principale e sistema di facciata continua arretrato, separati da un’intercapedine tecnica occupata da una struttura metallica leggera. Quest’ultima è composta da telai e controventi in acciaio (con tiranti a croce di Sant’Andrea). Questi garantiscono stabilità e fungono da supporto per un sistema di cavi verticali e orizzontali pretensionati. Su questi cavi si sviluppa la vegetazione rampicante, che svolge una funzione di filtro solare, schermatura climatica e mitigazione ambientale.

Il sistema del verde è articolato su più livelli: fioriere di piccole dimensioni integrate lungo la facciata e vasche a sbalzo più profonde, in grado di ospitare arbusti e piccoli alberi. Questi elementi contribuiscono alla creazione di una facciata “spessa”, capace di migliorare il microclima, ridurre l’irraggiamento diretto e incrementare l’inerzia termica complessiva.

Dal punto di vista costruttivo, si distinguono chiaramente:

la facciata continua vetrata interna, che garantisce tenuta all’aria e isolamento;
la struttura esterna metallica con funzione portante per il verde;
i sistemi di sospensione e ancoraggio dei cavi;
i solai in struttura mista acciaio-lamiera grecata con getto in calcestruzzo.

Il dettaglio mette in evidenza anche gli attacchi ai solai, le connessioni tra i diversi sistemi e la continuità verticale dell’involucro, offrendo una lettura completa del funzionamento integrato tra architettura, struttura e componente vegetale.

Nel complesso, il disegno rappresenta un modello di facciata evoluta, in cui tecnologia e natura collaborano per migliorare comfort, efficienza energetica e qualità dello spazio costruito.

Dettaglio costruttivo da le “fabbriche giardino” del Gruppo Prada. Progettate dall’architetto Guido Canali, sono stabilimenti produttivi all’avanguardia situati in Toscana e Marche (Montevarchi, Montegranaro, Valvigna), caratterizzati da un’elevata integrazione paesaggistica, architettura sostenibile, illuminazione naturale e focus sul benessere dei dipendenti.
