Sistema facciata ventilata

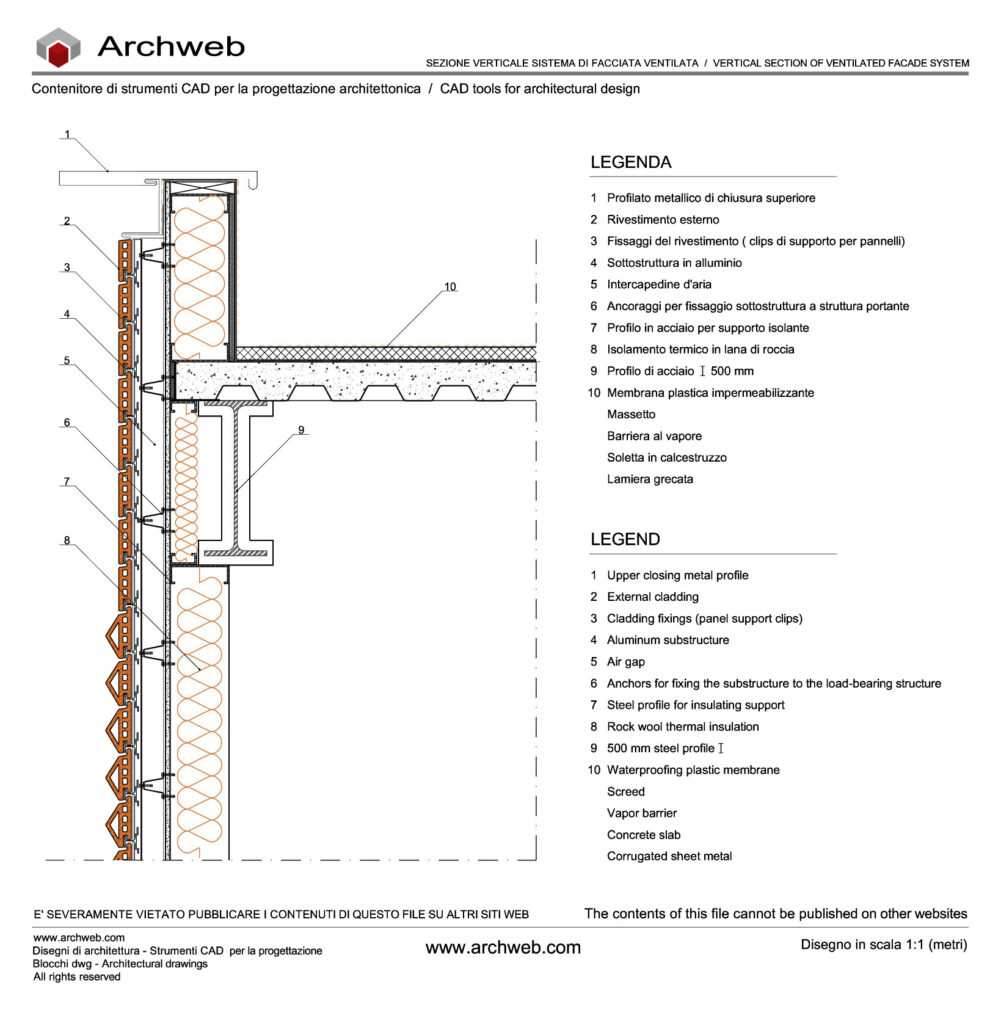

Dettaglio costruttivo con definizione 1:20
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!
Questa sezione rappresenta un dettaglio tecnico di una facciata ventilata, ossia un sistema di rivestimento esterno progettato per migliorare le prestazioni energetiche e la durabilità dell’edificio, grazie a un’intercapedine d’aria che favorisce la ventilazione naturale.
Stratigrafia e componenti principali
- Profilato metallico di chiusura superiore
Elemento terminale del sistema, in profilo metallico, con funzione di finitura e di protezione della sommità della facciata ventilata. Impedisce l’ingresso di acqua piovana e insetti, garantendo al contempo la ventilazione del sistema. - Rivestimento esterno
Pannelli di finitura (in ceramica, pietra, fibrocemento, alluminio composito o altro materiale) fissati meccanicamente tramite clip o ganci (3) alla sottostruttura.
Oltre alla funzione estetica, costituiscono la prima barriera contro agenti atmosferici. - Fissaggi di rivestimento
Clip o ganci metallici che assicurano i pannelli alla sottostruttura. Permettono eventuali movimenti di dilatazione termica e agevolano la manutenzione. - Sottostruttura in alluminio
Telaio secondario composto da profili verticali e orizzontali in lega leggera (alluminio estruso), ancorato alla struttura principale tramite staffe.
Garantisce la portanza del rivestimento e crea l’intercapedine ventilata. - Intercapedine d’aria
Spazio di ventilazione continuo tra rivestimento e isolamento termico.
Permette la circolazione dell’aria dal basso verso l’alto (effetto camino), migliorando la dispersione del calore in estate e l’evaporazione dell’umidità in inverno. - Ancoraggi alla struttura portante
Staffe o giunti metallici fissati al telaio strutturale (in c.a. o acciaio).
Trasmettono i carichi della facciata ventilata alla struttura principale, mantenendo il corretto distanziamento e allineamento. - Profilo in acciaio per supporto isolante
Profilo intermedio che sostiene lo strato di isolamento e ne assicura la continuità. - Isolamento termico in lana di roccia
Pannelli isolanti ad alta densità, resistenti al fuoco e permeabili al vapore.
Posizionati all’esterno della parete portante per ridurre i ponti termici e migliorare le prestazioni energetiche dell’involucro. - Profilo in acciaio a I da 500 mm
Elemento strutturale principale della parete o del solaio, parte della struttura portante. - Membrana plastica impermeabilizzante
Strato di protezione che impedisce infiltrazioni d’acqua verso l’interno.
È posta sopra la soletta e sotto il massetto, integrata da barriera al vapore e strati funzionali (massetto, solaio in calcestruzzo e lamiera grecata).
Funzionamento del sistema
Il sistema di facciata ventilata funziona come una parete “a doppia pelle”:
- Lo strato esterno (rivestimento) protegge dall’acqua e dal sole.
- L’intercapedine d’aria, in combinazione con lo strato isolante, crea un microclima controllato che migliora il comfort interno.
- La ventilazione naturale riduce la formazione di condensa e prolunga la durata dei materiali.
Vantaggi principali
- Miglior isolamento termico e acustico.
- Protezione della struttura dalle intemperie.
- Elevata durabilità e minore manutenzione.
- Flessibilità estetica grazie alla varietà di rivestimenti applicabili.
- Riduzione dei consumi energetici per riscaldamento e raffrescamento.
L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file. Per visualizzare l’immagine in fullscreen, registrati e fai il login.
Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100. Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb.
Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.
Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti abbonati cliccando sul pulsante “Scarica DWG”
