Torre residenziale 27

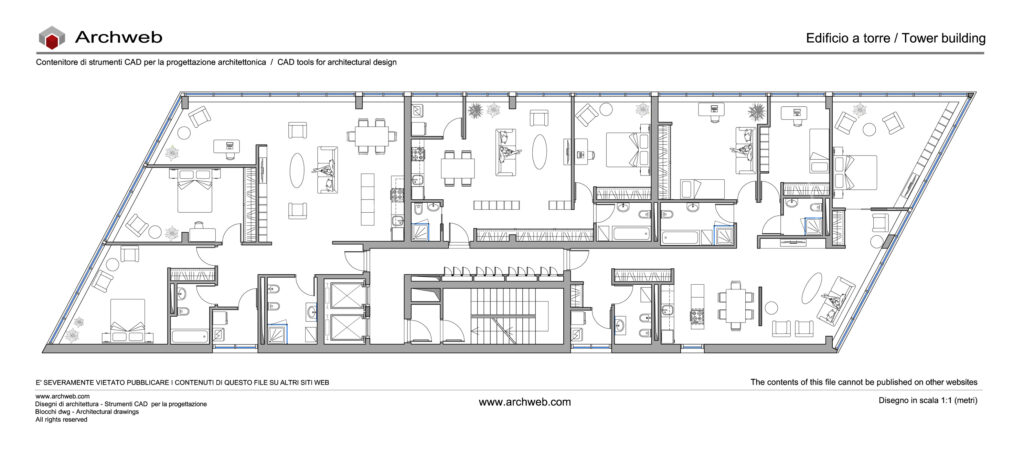

2D – Pianta in scala 1:100 (metri)

Schema progettuale di un piano tipo per edificio residenziale a torre, organizzato attorno a un nucleo centrale che ospita vano scala e ascensori e distribuisce tre appartamenti. La configurazione del piano consente di sviluppare le unità abitative lungo il perimetro dell’edificio, garantendo ampie superfici finestrate, elevata illuminazione naturale e affacci di qualità.

Il piano è composto da tre appartamenti, organizzati in modo da assicurare indipendenza e privacy a ciascuna unità. Gli alloggi presentano una chiara distinzione tra zona giorno e zona notte, con ampi soggiorni, cucina e zona pranzo affacciati verso l’esterno attraverso estese superfici vetrate. Anche le camere da letto beneficiano di un’illuminazione naturale diretta e, in alcuni casi, sono completate da bagni privati, mentre ulteriori servizi sono accessibili dalla distribuzione interna dell’appartamento. La disposizione degli ambienti privilegia funzionalità, comfort abitativo e una razionale organizzazione dei percorsi.

La geometria irregolare dell’edificio costituisce il principio compositivo del progetto: la forma della pianta genera appartamenti con affacci diversificati e valorizza le porzioni angolari, ampliando il rapporto tra gli spazi interni e l’esterno e conferendo varietà alla configurazione degli ambienti senza rinunciare alla chiarezza distributiva.

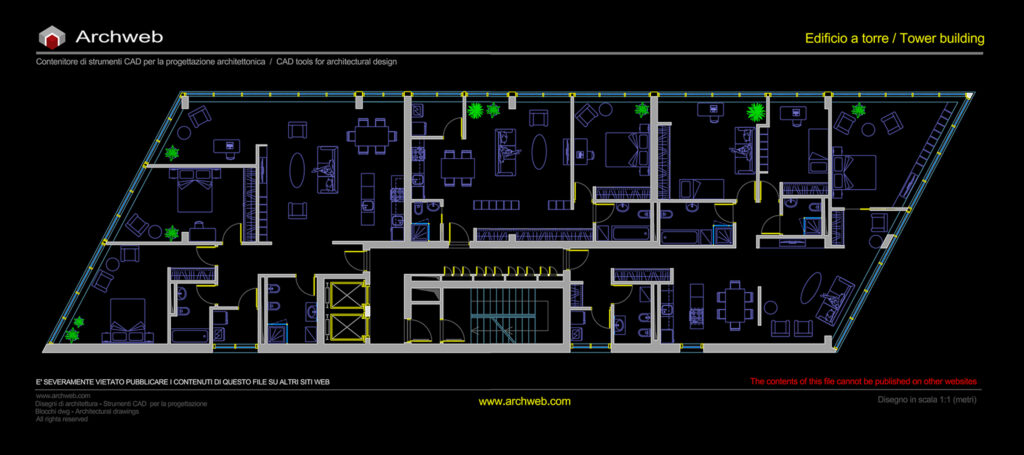

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Tuttavia, controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”
