Case a schiera 61

2D – Piante in scala 1:100 e 1:500 (metri)

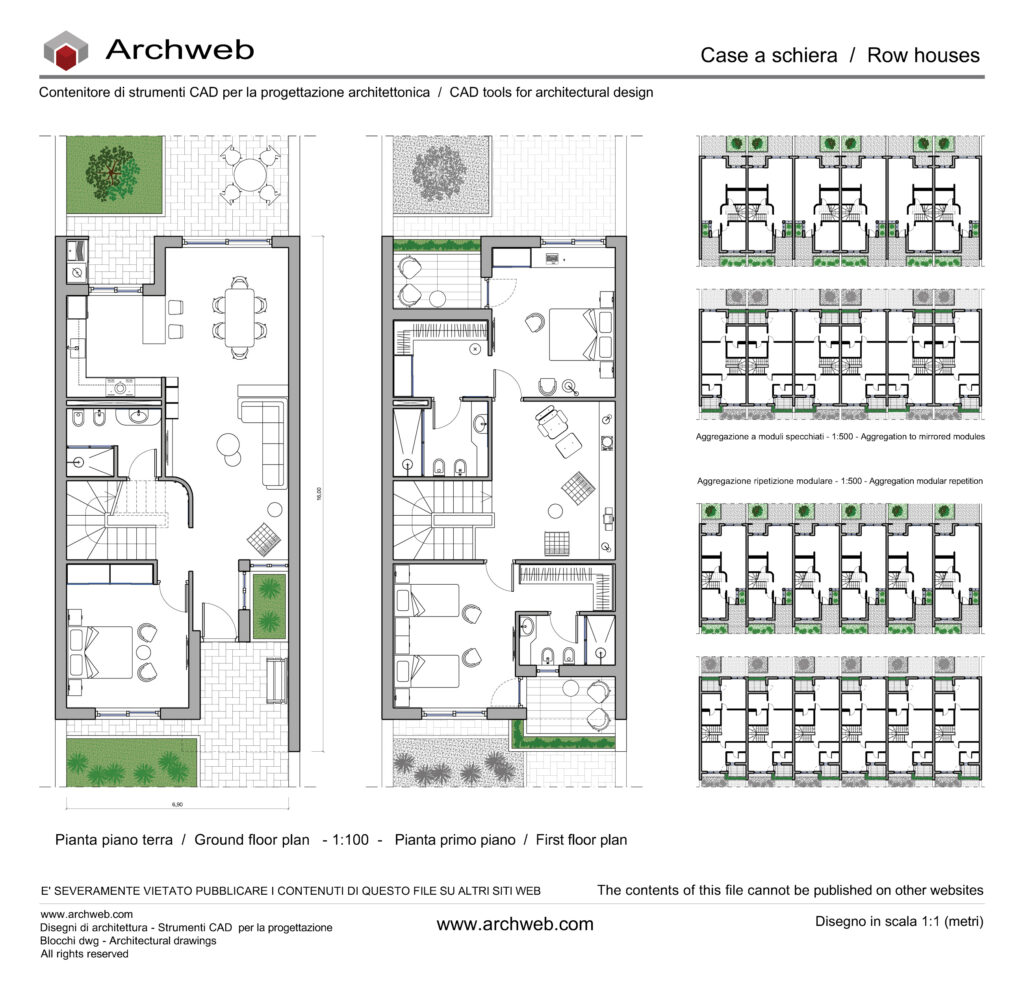

Schema progettuale di case a schiera rappresentato in scala 1:100 e 1:500 (metri).

Nella rappresentazione in scala 1:100 sono sviluppati i due livelli della singola abitazione con una chiara definizione distributiva degli ambienti e con l’inserimento degli arredi principali, utili a evidenziare la funzionalità e la proporzione degli spazi interni. La pianta del piano terra organizza la zona giorno secondo uno schema aperto e fluido, nel quale soggiorno, area pranzo e cucina dialogano in continuità spaziale, mantenendo un rapporto diretto con gli spazi esterni privati. La scala di collegamento verticale assume un ruolo centrale nella composizione distributiva, mentre i servizi risultano integrati in modo razionale all’interno dell’impianto planimetrico. A completare il piano terra, in posizione protetta rispetto agli ambienti principali della zona giorno, trova spazio una comoda camera; uno spazio ideale da destinare a camera per gli ospiti oppure a studio.

Il primo piano ospita la zona notte con due camere da letto matrimoniali, ciascuna dotata di bagno esclusivo, cabina armadio e loggia/balcone. Al centro della distribuzione trova spazio un ambiente comune concepito come area relax condivisa, arredato con poltrone e sedute lounge che trasformano il disimpegno in uno spazio domestico vissuto e non semplicemente di passaggio.

Le aggregazioni in scala 1:500 mostrano invece il principio urbano e compositivo dell’intervento, evidenziando due differenti modalità di accostamento dei moduli abitativi. La prima ipotesi progettuale, basata sull’aggregazione a moduli specchiati, genera una composizione ritmica e dinamica in cui le unità si alternano simmetricamente. Questa soluzione favorisce una maggiore varietà percettiva dei prospetti, l’effetto urbano risulta articolato ma ordinato, con una scansione equilibrata tra pieni e vuoti che contribuisce a creare una percezione architettonica più ricca e meno seriale.

La seconda ipotesi, sviluppata attraverso la ripetizione modulare lineare, propone invece un impianto più regolare e compatto. In questo caso il modulo abitativo viene reiterato mantenendo la medesima configurazione distributiva, generando un fronte edilizio continuo e uniforme. Tale soluzione privilegia la semplicità costruttiva offrendo un’immagine urbana ordinata e riconoscibile.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”
