Pavimentazione urbana 4

File dwg in scala 1:100 (metri)

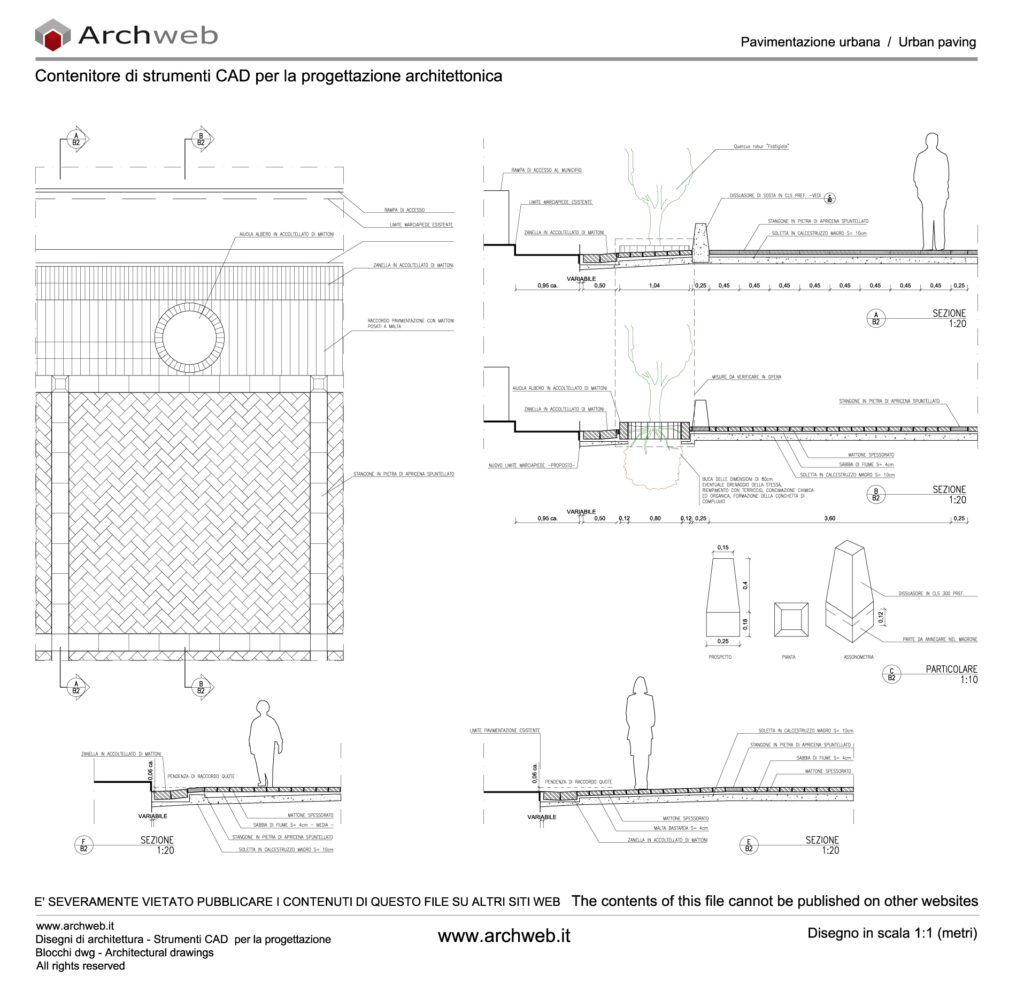

Pianta, sezione e dettaglio tecnico di una tipologia di pavimentazione in cui è possibile vedere la differenza di pavimentazione in uno stralcio
Si passa infatti da una pavimentazione in cotto delineata da uno stangone di pietra di apricena spuntellato, un raccordo di pavimentazione con mattoni posati a malta in cui vi sono incastrate delle aiuole per alberi in accoltellato di mattoni. Vi si trova una zanella in accoltellato di mattoni ed infine una rampa d’accesso. Le sezioni stradali studiate servono ad esplicitare meglio il rapporto metrico tra le varie parti.
