Zona notte dwg 42

2D – Pianta in scala 1:100 (metri)

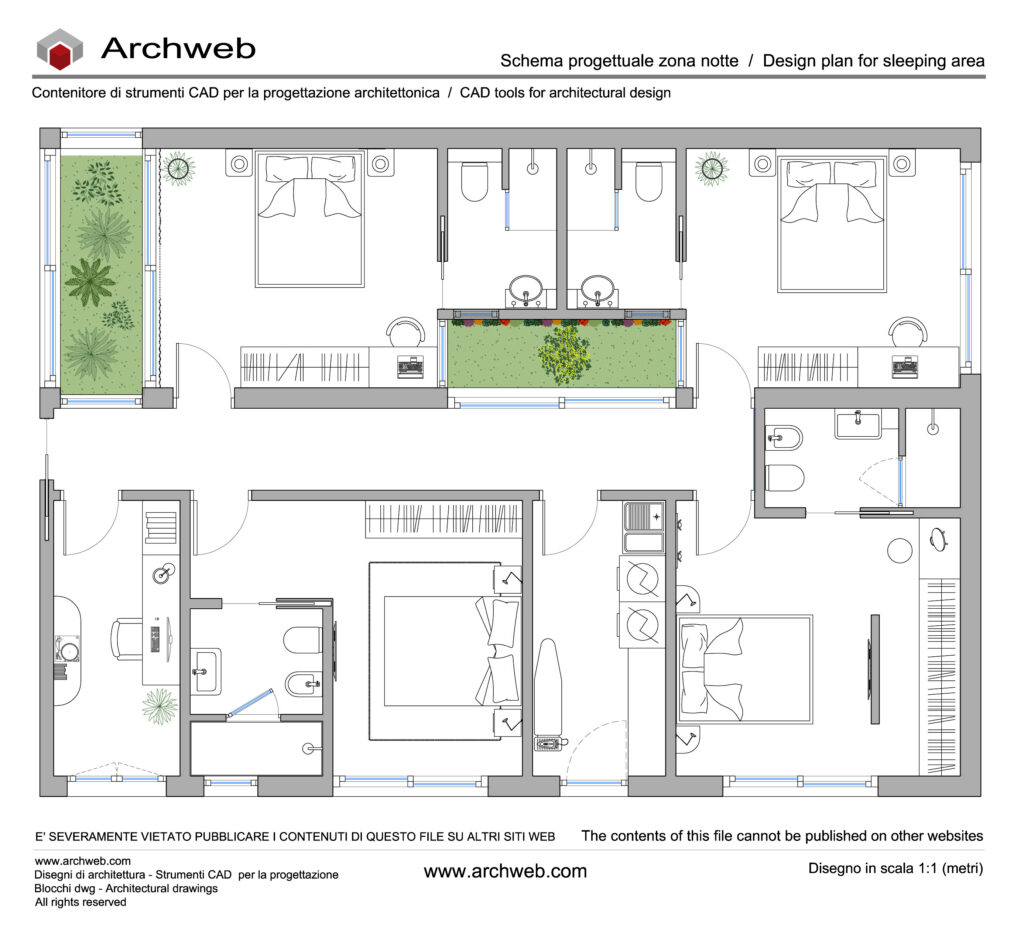

Schema progettuale dedicato alla zona notte di una residenza contemporanea, organizzata secondo una distribuzione chiara e funzionale degli ambienti. Il disegno sviluppa una composizione articolata che integra camere da letto, servizi igienici, spazi guardaroba e piccoli patii verdi interni. Questi ultimi sono utilizzati come elementi di illuminazione naturale e di relazione visiva tra gli ambienti.

La soluzione propone differenti configurazioni della camera matrimoniale: una versione più compatta con bagno dedicato e una suite più ampia dotata di cabina armadio, zona lavabo separata e servizi distinti.
Le camere sono progettate con attenzione alla privacy e ai percorsi interni. Inoltre, la presenza di luce naturale proviene sia dalle aperture perimetrali che dai giardini interni.

Particolare interesse riveste l’utilizzo dei patii verdi come dispositivi architettonici capaci di migliorare la qualità spaziale della zona notte. Essi introducono vegetazione, ventilazione e scorci interni che contribuiscono al comfort abitativo. Inoltre, la disposizione degli arredi e dei servizi evidenzia uno studio accurato dell’ergonomia e della funzionalità quotidiana.

Il file DWG rappresenta un utile riferimento per la progettazione di abitazioni unifamiliari, ville contemporanee, residenze di pregio o strutture ricettive. Offre spunti distributivi per l’organizzazione moderna della zona notte.

L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file. Per visualizzare l’immagine in fullscreen, registrati e fai il login.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Tuttavia, è necessario controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile gratuitamente per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”
