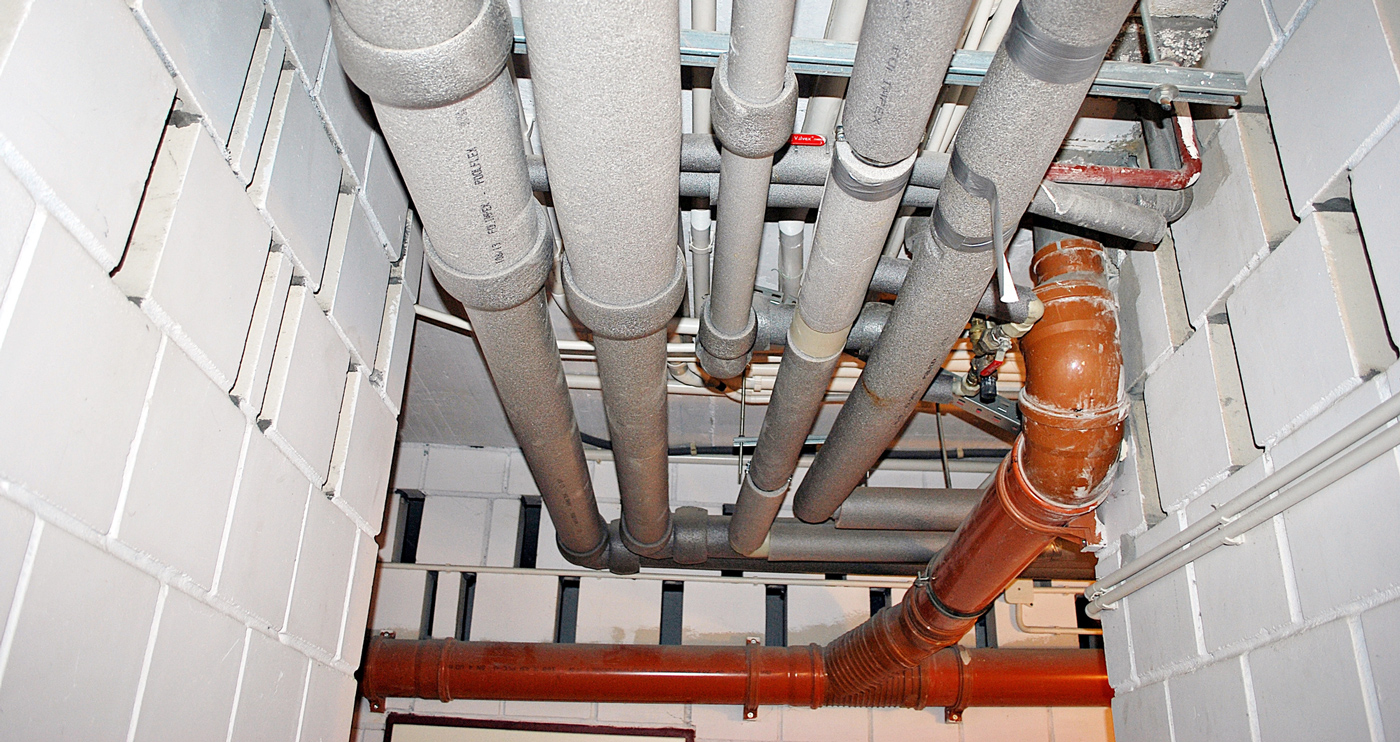

Cavedi e spazi tecnici

La qualità di un edificio si misura anche nella capacità di organizzare con precisione ciò che resta fuori dalla percezione immediata dello spazio: cavedi, vani impiantistici, plenum, intercapedini, dorsali tecniche, locali di servizio e percorsi di ispezione.

Sono elementi raramente protagonisti della rappresentazione architettonica, ma determinanti nella costruzione reale dell’opera. Attraverso questi vuoti controllati passano reti idriche, scarichi, canalizzazioni aerauliche, distribuzioni elettriche, infrastrutture dati, sistemi di regolazione, apparati di controllo e componenti destinati alla gestione quotidiana dell’edificio.

Ogni spazio tecnico incide sulla sezione, sulla distribuzione planimetrica, sulla posizione dei nuclei, sulla profondità dei controsoffitti, sulla compatibilità strutturale e sulla futura manutenibilità degli impianti.

Cavedi mal collocati generano interferenze, percorsi impiantistici irrazionali, riduzioni delle altezze utili e soluzioni esecutive forzate, mentre un sistema correttamente progettato rende l’edificio più efficiente e propenso a durare nel tempo.

Leggi anche: “Il vuoto come elemento progettuale”

I cavedi come matrice tecnica della sezione

Il cavedio non è solo uno spazio vuoto, ma una matrice tecnica che organizza la continuità verticale dell’edificio. La sua funzione consiste nel mettere in relazione piani diversi, locali tecnici, coperture, interrati e reti di distribuzione orizzontale.

Appartiene quindi pienamente al progetto della sezione: non si limita a contenere tubazioni o canalizzazioni, ma stabilisce traiettorie, allineamenti e gerarchie tra le parti costruite.

Negli edifici residenziali, la posizione dei cavedi condiziona la disposizione dei bagni, delle cucine, delle colonne di scarico, delle adduzioni e delle ventilazioni. Negli edifici terziari, ricettivi, scolastici o collettivi, il loro ruolo diventa più articolato, perché devono dialogare con canalizzazioni di maggiore ingombro, dorsali elettriche, reti dati, cavedi d’aria, locali tecnici di piano e distribuzioni secondarie.

In ogni caso, non si tratta mai di spazi accessori ricavati a posteriori, ma di una parte essenziale dell’ossatura tecnica dell’edificio.

L’efficacia di un cavedio dipende in particolare da 3 fattori:

1. Continuità, permette alle reti di svilupparsi senza deviazioni improprie;
2. Accessibilità, consente controlli, regolazioni e sostituzioni;
3. Compatibilità, permette al vano tecnico di convivere con struttura, partizioni, controsoffitti, pavimenti tecnici e finiture.

Quando una di queste condizioni viene trascurata, le criticità che emergeranno nelle fasi successive non resteranno confinate agli spazi tecnici, ma si trasferiranno inevitabilmente anche a tutti gli ambienti serviti.

Gerarchie impiantistiche e fasce serventi

La progettazione degli spazi tecnici richiede una lettura gerarchica delle reti.

Non tutti gli impianti hanno lo stesso ingombro, la stessa frequenza di manutenzione o la stessa libertà di percorso. Colonne principali, dorsali orizzontali, distribuzioni secondarie, derivazioni locali e terminali appartengono a scale diverse e devono essere coordinate secondo una struttura riconoscibile.

Un criterio efficace in questo senso consiste nel leggere l’edificio per fasce:

• Spazi serviti, ovvero destinati all’uso principale;
• Spazi serventi, che raccolgono nuclei, servizi, cavedi, locali tecnici e vani di supporto;
• Spazi di transizione tecnica, che invece comprendono controsoffitti, plenum, pavimenti flottanti, pareti attrezzate e intercapedini che permettono alle reti di raggiungere gli ambienti.

Questa lettura consente di stabilire dove le reti devono essere concentrate, distribuite o rese ispezionabili.

La verifica dello spazio tecnico non può però limitarsi alla semplice compatibilità geometrica in pianta.
Un cavedio, un plenum o un’intercapedine devono essere valutati come volumi operativi, nei quali l’ingombro degli impianti va rapportato alla posa, alle variazioni di tracciato, alle quote disponibili, alla leggibilità delle reti e alla possibilità di intervento nel tempo.

Uno spazio saturo fin dall’origine può diventare critico nella costruzione e nella gestionedell’edificio, perché riduce i margini di coordinamento, ostacola la manutenzione e limita ogni futura integrazione impiantistica.

Coordinamento tra architettura, struttura e impianti

I cavedi sono tra i punti più delicati del coordinamento progettuale, poiché attraversano solai, intercettano travi, affiancano setti, si appoggiano a partizioni, dialogano con cavità orizzontali e, spesso, terminano in copertura o nei piani interrati.

Per questo non possono essere definiti in modo approssimativo, né affidati ad una fase avanzata del progetto. La loro impostazione dovrebbe avvenire quando la maglia strutturale, i nuclei distributivi e l’organizzazione funzionale sono ancora modificabili.

È essenziale un coordinamento preliminare tra tracciati tecnici, elementi portanti, controsoffitti, accessi manutentivi e continuità verticale del vano. In caso contrario, si rischia di andare incontro ad una forzatura dell’assetto distributivo e strutturale, con deviazioni impiantistiche, riduzione delle altezze e interferenze difficili da risolvere.

Gli strumenti digitali di modellazione 3D permettono di controllare con maggiore precisione ingombri e interferenze, ma non sostituiscono la strategia progettuale.

Un modello può segnalare una collisione, ma non stabilisce da solo se un cavedio sia collocato correttamente, se una dorsale sia razionale o se un locale tecnico sia realmente utile e utilizzabile.

Involucro, copertura e terminali tecnici

La funzione dei cavedi chiaramente non si esaurisce all’interno dell’edificio. Le reti che attraversano la costruzione devono trovare sbocchi coerenti verso l’esterno.

Allo stesso modo, espulsioni e prese d’aria vanno collocate in rapporto alla geometria dell’involucro, mentre le apparecchiature in copertura devono essere coordinate con parapetti, schermature, accessi manutentivi e quote architettoniche.

Anche quando non sono destinati ad essere evidenziati, questi spazi devono comunque essere progettati, proporzionati e coordinati a regola d’arte per far sì che tutto funzioni correttamente.

Terminali, griglie, volumi tecnici e percorsi impiantistici devono dialogare perfettamente con involucro, prospetti e coperture affinché la componente tecnica resti efficiente senza compromettere la qualità architettonica, compositiva e funzionale dell’opera.

Accessibilità, manutenzione e ciclo di vita

Uno spazio tecnico può dirsi realmente compiuto non quando accoglie gli impianti, ma quando ne consente l’installazione, il controllo, la regolazione, la manutenzione e l’eventuale sostituzione.

Anche la manutenibilità è una condizione che dev’essere integrata sin dall’impostazione architettonica.

Componenti come valvole, filtri, serrande, collettori, quadri elettrici, cassette di derivazione, pompe, ventilatori, sensori e dispositivi di regolazione devono essere raggiungibili senza necessità di demolizioni, smontaggi impropri o interventi invasivi sulle finiture.

L’accessibilità richiede aperture correttamente posizionate, profondità operative adeguate, riconoscibilità delle reti, visibilità dei componenti e possibilità reale di rimuovere o sostituire gli elementi principali.

Ciò consente di trasformare lo spazio tecnico da semplice contenitore impiantistico a parte attiva della gestione dell’edificio, capace di preservare efficienza, continuità d’uso e qualità degli ambienti serviti.

Leggi anche: “Anamorfosi: lo spazio come illusione o realtà”

L’invisibile come misura della qualità architettonica

La progettazione di cavedi e spazi tecnici è parte integrante dell’impostazione architettonica e costruttiva dell’edificio, e ne condiziona distribuzione, sezioni, percorsi impiantistici, manutenzione e possibilità di adeguamento nel tempo.

Il cavedio non va quindi interpretato come una perdita di superficie, ma come un dispositivo di organizzazione tecnica: ordina le reti, riduce le interferenze tra sistemi, rende più leggibili i rapporti tra spazi serviti e spazi serventi e contribuisce alla continuità funzionale dell’opera.

Una definizione inadeguata non genera soltanto problemi tecnici puntuali, ma altera inevitabilmente l’equilibrio tra progetto, costruzione e gestione.

Il nodo sta nella precisione con cui sezioni, attestamenti, accessi e rapporti con i sistemi adiacenti vengono risolti nel progetto, e nel modo in cui i cavedi vengono definiti nelle quote, nei limiti e nei punti di raccordo. È proprio in questo equilibrio che si misura la reale tenuta tecnica del progetto, e che si definisce una parte concreta della qualità esecutiva dell’edificio.
