Spessori edilizi
Integrazione tra struttura, impianti e involucro
Gli spessori edilizi definiscono una delle condizioni più rilevanti per la coerenza costruttiva dell’edificio, poiché concentrano in pochi centimetri scelte strutturali, impiantistiche, prestazionali e manutentive.
Pareti, solai, coperture e facciate sono sistemi stratificati in cui supporto portante, isolamento, finiture, cavedi, giunti e dispositivi di controllo dell’involucro devono operare in modo coordinato. È proprio da questa integrazione, infatti, che dipendono la continuità delle prestazioni, la riduzione delle interferenze in cantiere e la possibilità di intervenire sull’opera nel tempo.
Progettare gli spessori edilizi significa quindi trasformare una quota tecnica in uno strumento essenziale di qualità architettonica, efficienza costruttiva e durabilità.
Ruolo degli spessori edilizi nella progettazione
Ogni edificio è costruito attraverso stratigrafie. Una parete esterna può contenere supporto strutturale, barriera all’aria, isolamento, camera di ventilazione, rivestimento, finitura interna e, in alcuni casi, una controparete tecnica. Un solaio può integrare struttura portante, massetto, impianti radianti, canalizzazioni, pavimento sopraelevato o controsoffitto.
La quota reale dell’elemento non coincide quindi con il solo spessore resistente, ma con l’insieme delle funzioni che quell’elemento deve assorbire.
La criticità nasce quando gli spessori vengono trattati come quote residue: struttura, impianti e involucro finiscono così per sovrapporsi senza un coordinamento preventivo. Così si generano interferenze, riduzioni delle altezze utili e soluzioni esecutive forzate.
Una progettazione corretta invece procede per gerarchie. In primo luogo si definiscono le quote strutturali principali, poi le fasce impiantistiche, le stratigrafie dell’involucro, le tolleranze e le necessità di ispezione.
La sezione diventa a questo punto lo strumento più importante, in quanto consente di verificare l’integrazione tra quote strutturali, passaggi impiantistici, stratigrafie e nodi. Spesso questi elementi non sono pienamente controllabili in pianta.
Struttura e impianti: coordinare prima di costruire
Il rapporto tra struttura e impianti è uno dei punti più delicati. Travi, pilastri, setti, nuclei scala e solai definiscono la geometria resistente dell’edificio, mentre canalizzazioni, tubazioni, reti elettriche e sistemi di ventilazione richiedono continuità, pendenze, raggi di curvatura e spazi di manutenzione.
Quando queste logiche non vengono coordinate perfettamente, il cantiere produce soluzioni improprie: forometrie non previste, ribassamenti eccessivi, cavedi insufficienti, percorsi impiantistici tortuosi o interferenze con elementi portanti.
La progettazione degli spessori edilizi deve quindi prevedere zone tecniche ordinate.
I cavedi verticali non dovrebbero essere semplici spazi vuoti, ma elementi dimensionalmente coerenti con il numero e la natura delle reti che ospitano. Allo stesso modo, le distribuzioni orizzontali devono distinguere tra impianti che richiedono accessibilità frequente e impianti che, invece, possono restare inglobati.
Nei fabbricati complessi, controsoffitti e pavimenti sopraelevati non vanno considerati solo come strumenti di finitura. Infatti, sono anche camere tecniche che consentono distribuzione, accesso e futura riconfigurazione degli spazi.
Anche la struttura può essere progettata per favorire l’integrazione. Solai con spessore controllato, travi ribassate posizionate in modo compatibile con le dorsali impiantistiche, sistemi a grandi luci, maglie regolari e fasce di attraversamento consentono di ridurre conflitti e adattamenti in cantiere.
L’obiettivo è definire una gerarchia coerente tra sistema strutturale e reti tecniche, integrando gli impianti senza compromettere continuità portante, accessibilità e qualità degli spazi.
L’involucro edilizio come pacchetto funzionale
L’involucro dell’edificio è il sistema che media tra ambiente interno ed esterno, controllando acqua, aria, calore, vapore, luce e rumore.
Per questo il suo spessore dev’essere letto come una sequenza di strati con funzioni diverse e coordinate. Rivestimento, camera di drenaggio o ventilazione, isolamento, supporto, strato di tenuta all’aria e finitura interna non sono fattori intercambiabili. Inoltre, la loro posizione determina il comportamento complessivo del pacchetto.
Difatti, è proprio la continuità degli strati il fattore decisivo. Un isolamento efficace perde parte della propria funzione se viene interrotto in corrispondenza di solai, pilastri, davanzali o attacchi di facciata. Allo stesso modo, una buona tenuta all’aria richiede attenzione nei giunti, nei serramenti, negli attraversamenti impiantistici e negli innesti tra parete e copertura.
Gli spessori edilizi devono quindi essere controllati soprattutto nei nodi, non solo nelle porzioni correnti.

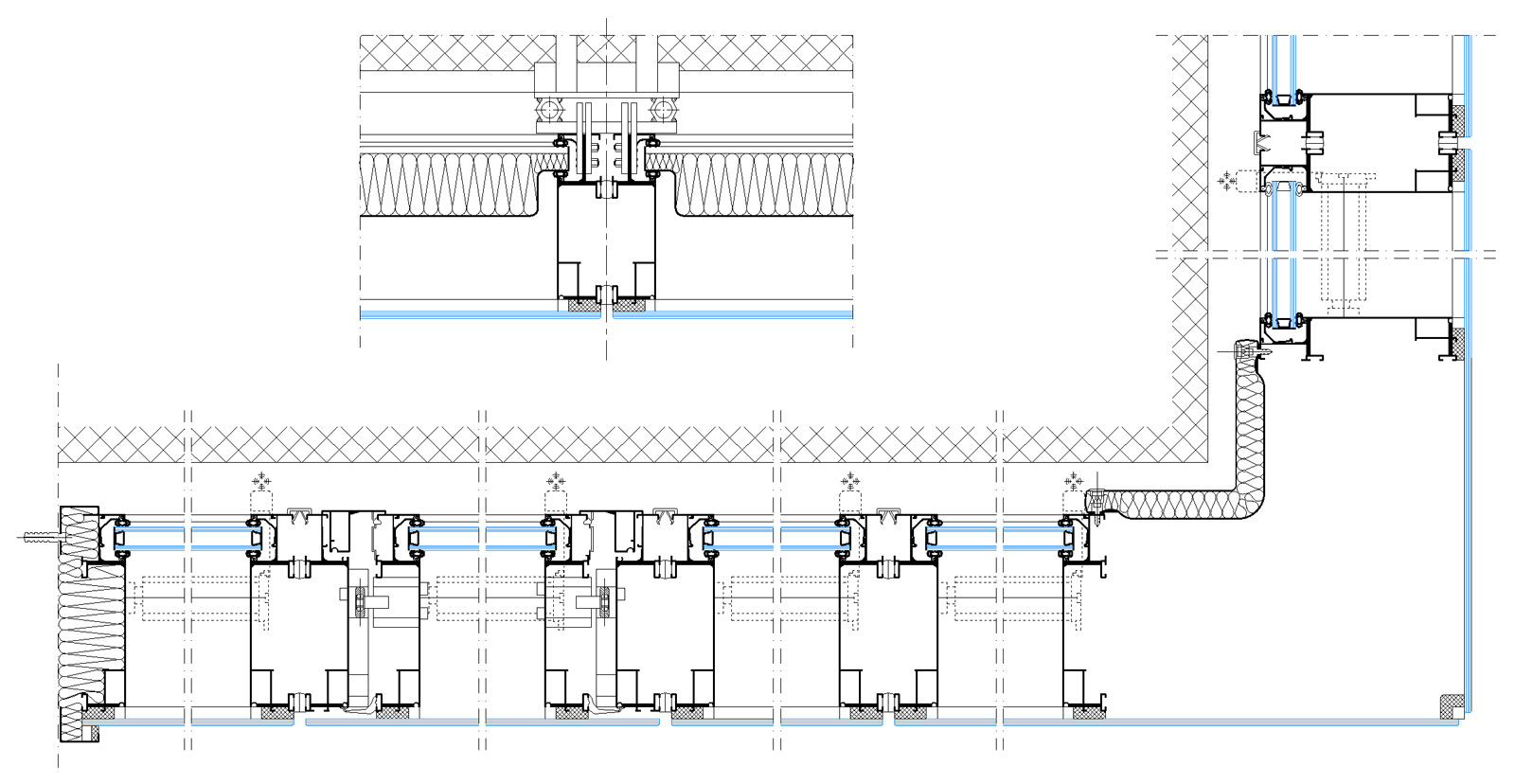

La facciata, che sia ventilata o continua, leggera o massiva, richiede inoltre una precisa distinzione tra le funzioni dei diversi strati: supporto portante, isolamento, tenuta, ventilazione, protezione esterna e finitura. Quando questi ruoli non sono chiaramente separati o coordinati, l’intero il pacchetto rischia di perdere efficacia prestazionale. Inoltre, può diventare più vulnerabile al degrado e rendere più complessi gli interventi di manutenzione o sostituzione.
Un buon dettaglio di involucro non cerca la massima riduzione dello spessore, ma il giusto equilibrio tra prestazione, semplicità costruttiva, protezione degli strati sensibili e possibilità di sostituzione delle parti più esposte.
Leggi anche: “Sistemi di interconnessione tra materiali in facciata”
Nodi, tolleranze, manutenzione, accessibilità
La vera qualità degli spessori edilizi si verifica nei nodi: attacco a terra, raccordo parete-copertura, imbotti dei serramenti, giunti di facciata, attraversamenti impiantistici, vani tecnici, cambi di quota, connessioni tra struttura e tamponamento.
Sono punti in cui si incontrano materiali diversi, movimenti differenziati e requisiti spesso contrapposti. Un nodo ben progettato non deve solo risultare corretto dal punto di vista geometrico, dev’essere costruibile, ispezionabile e compatibile con le tolleranze reali del cantiere.
Le tolleranze sono parte stesso dello spessore. Un pacchetto teoricamente perfetto – che però non prevede margini per posa, dilatazioni, fissaggi e regolazioni – diventa fragile durante l’esecuzione.
Lo stesso vale per la manutenzione: filtri, valvole, collettori, cassette, giunti e dispositivi di regolazione devono essere facilmente raggiungibili senza dover demolire finiture o compromettere l’uso degli ambienti.
Nella progettazione è opportuno distinguere quindi tra spessori permanenti, spessori accessibili e spessori sacrificabili, assegnando a ciascuno di questi una funzione ben definita. Una distinzione che deve poi trovare riscontro anche nel dettaglio costruttivo, attraverso sezioni a scala adeguata, esplosi stratigrafici, abachi dei nodi e schemi di coordinamento.
Non basta insomma saper rappresentare il pacchetto ideale: occorre mostrare come quel pacchetto si interrompe, si collega, viene attraversato dagli impianti e può essere mantenuto nel tempo.
Spessori edilizi: dal disegno al modello coordinato
La progettazione degli spessori edilizi richiede un controllo coordinato tra disegno tecnico, modellazione informativa e verifiche interdisciplinari. Così struttura, impianti e involucro sono sviluppati come parti di un unico sistema costruttivo.
Il modello digitale consente di anticipare interferenze tra elementi portanti, canalizzazioni, cavedi, pacchetti di facciata, controsoffitti e vani tecnici, ma non sostituisce la precisione del dettaglio costruttivo. La clash detection è utile non solo ad individuare collisioni geometriche, ma contribuisce a verificare ingombri, spazi di rispetto, accessibilità per la manutenzione e continuità degli strati funzionali.
Il coordinamento digitale però funziona solo se è preceduto da scelte progettuali consapevoli.
La qualità dipende dalla chiarezza con cui vengono stabiliti i percorsi impiantistici, le quote strutturali, i punti di chiusura dell’involucro, le aree ispezionabili e i margini necessari per posa, regolazioni e movimenti dei materiali.
Progettare gli spessori edilizi significa quindi controllare la profondità reale dell’edificio, non soltanto la sua configurazione visibile. Quando struttura, impianti e involucro vengono coordinati sin dalle prime fasi, lo spessore non si configura come una conseguenza della sovrapposizione tra discipline. Piuttosto, esso diventa uno strumento primario essenziale per qualità costruttiva, durabilità e coerenza dell’intera architettura.
