Case a schiera 63

2D – Schema progettuale in scala 1:100 – 1:200 – 1:500 (metri)

Schema progettuale di edilizia residenziale a schiera, rappresentato alle scale 1:100, 1:200 e 1:500, finalizzato a illustrare il funzionamento del singolo modulo abitativo e le sue potenzialità aggregative a differenti livelli di lettura, da quello architettonico a quello urbano.

L’impianto compositivo si caratterizza per una geometria planimetrica articolata che conferisce dinamismo al fronte edilizio e supera la rigidità tipica delle schiere lineari tradizionali. L’andamento spezzato del prospetto consente una maggiore adattabilità del sistema insediativo a contesti caratterizzati da lotti irregolari, allineamenti non uniformi o specifiche condizioni morfologiche del terreno, favorendo un inserimento più naturale e armonico nel paesaggio costruito. Questa configurazione genera inoltre una sequenza volumetrica movimentata, capace di arricchire la percezione dello spazio urbano e di migliorare la qualità architettonica dell’intervento.

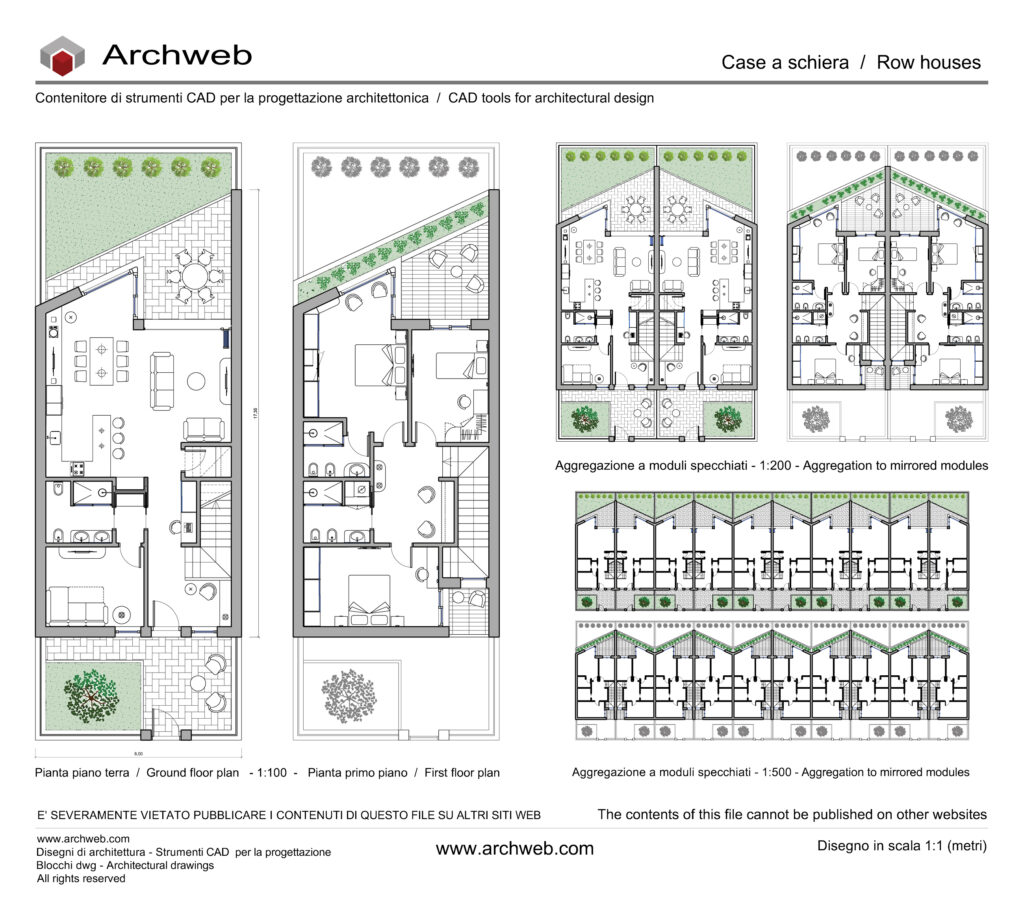

Le piante del piano terra e del primo piano, rappresentate in scala 1:100, illustrano l’organizzazione interna dell’unità abitativa.

La rappresentazione in scala 1:200 illustra il principio aggregativo del sistema, ottenuto mediante l’accostamento di due moduli specchiati.

La rappresentazione in scala 1:500 amplia l’analisi alla dimensione urbana, mostrando il comportamento del modulo all’interno di un sistema aggregativo più esteso. A questa scala emerge la capacità del progetto di strutturare sequenze edilizie continue e riconoscibili, generando un tessuto residenziale ordinato ma al tempo stesso dinamico. L’alternanza dei volumi, degli spazi aperti e delle aree verdi contribuisce alla definizione di un paesaggio urbano equilibrato, nel quale la ripetizione modulare non produce monotonia ma costruisce una composizione ritmata e articolata, capace di coniugare efficienza insediativa e qualità dello spazio collettivo.

L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file dwg. Per visualizzare l’immagine in fullscreen, registrati e fai il login.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”
