Impianto collegamento messa a terra
2D – Pianta in scala 1:100 (metri)
Attenzione
Gli utenti registrati possono visualizzare un ingrandimento dell'anteprima. Registrati qui!

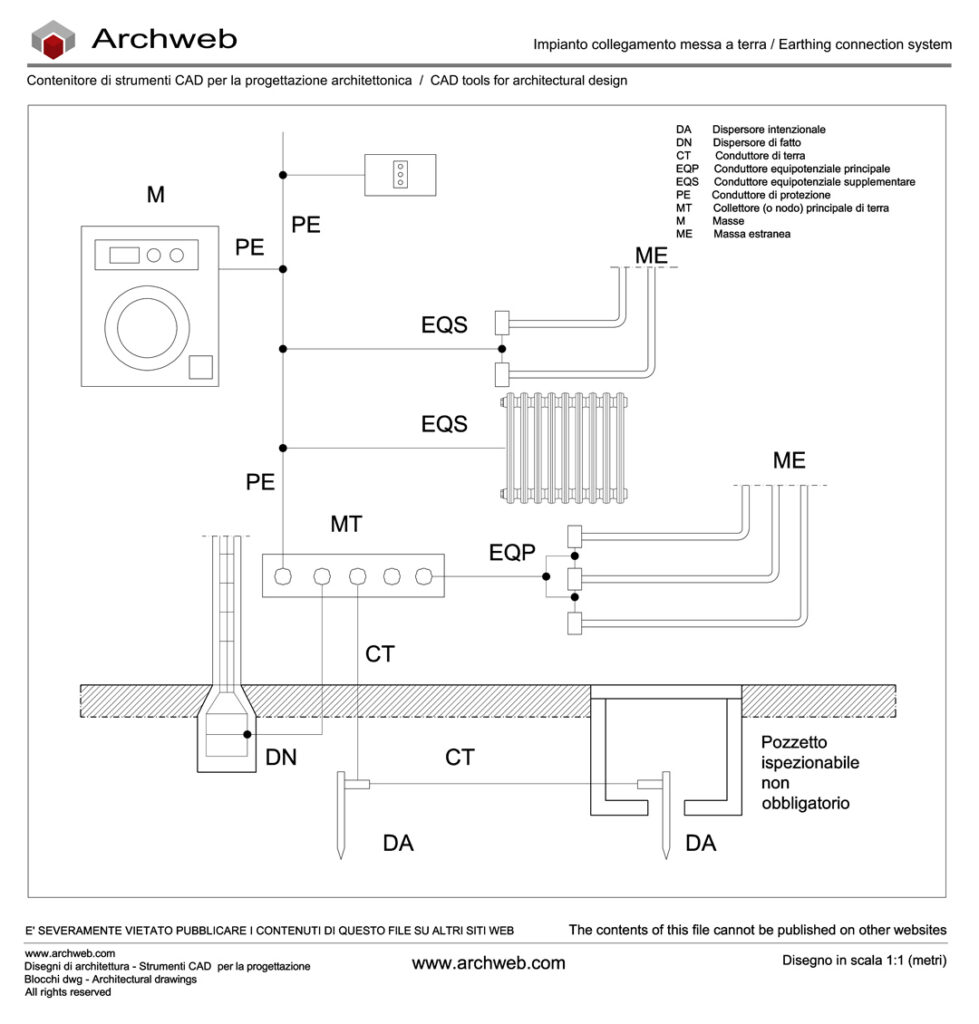

Schema progettuale di un’impianto di collegamento di messa a terra, completo delle principali connessioni equipotenziali e dei collegamenti di protezione previsti negli impianti elettrici civili.
Il disegno rappresenta il collegamento tra il collettore principale di terra (MT), il dispersore, il conduttore di terra (CT), i conduttori di protezione (PE), i collegamenti equipotenziali principali (EQP) e supplementari (EQS), oltre alle masse e alle masse estranee, come tubazioni metalliche e radiatori.
