Laboratori di produzione 01

Schema progettuale dwg in scala 1:100 (metri)

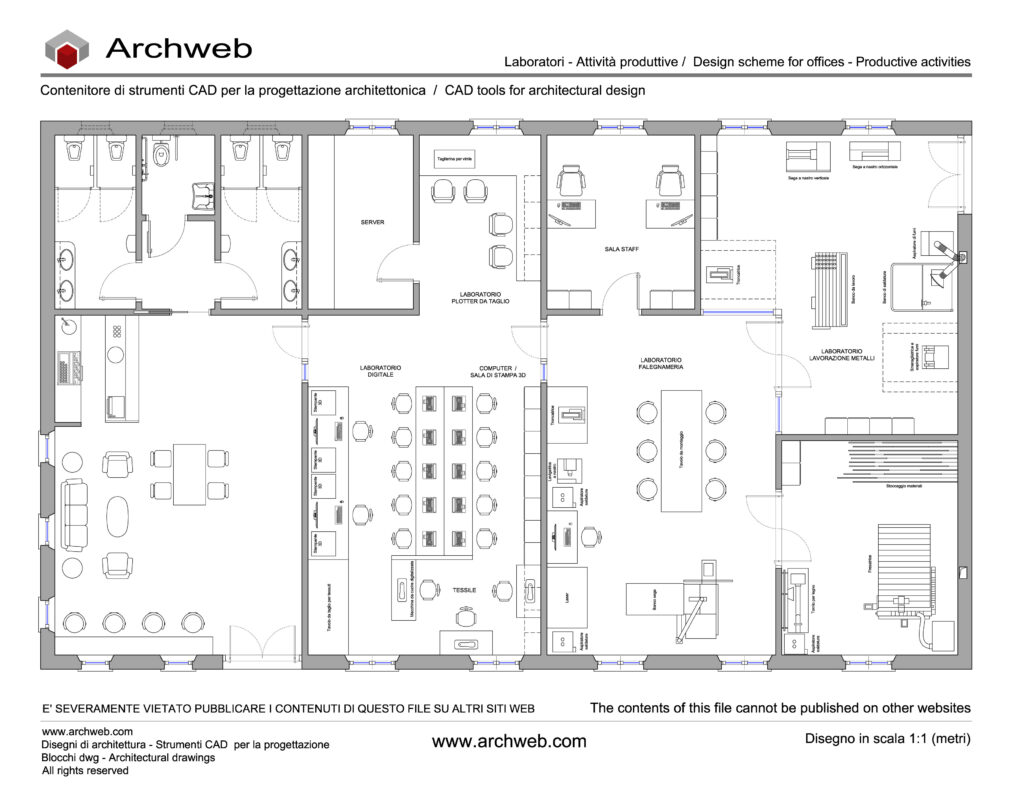

Laboratori di produzione dwg. Centro multifunzionale per lavorazioni artigianali e digitali

Schema progettuale di un complesso destinato ad attività produttive e laboratori artigianali.
È organizzato come uno spazio multifunzionale capace di integrare lavorazioni manuali, produzione digitale e aree operative condivise. La distribuzione interna è studiata per favorire la continuità tra le diverse fasi del processo produttivo. Inoltre, si mantiene una chiara separazione tra gli ambienti tecnici, gli spazi di lavoro specializzati e le aree di servizio.

L’impianto planimetrico si sviluppa attorno a una grande zona centrale dedicata ai laboratori principali.
In questa area trovano posto il laboratorio digitale, la sala con computer e stampanti 3D, gli spazi per lavorazioni tessili e il laboratorio di falegnameria. Questi sono organizzati in modo da consentire un utilizzo flessibile delle postazioni operative. Inoltre, i tavoli centrali e le superfici di lavoro condivise permettono attività collaborative, formazione tecnica e sviluppo di prototipi.

Accanto alle aree digitali è presente il laboratorio plotter da taglio, pensato per lavorazioni di precisione e produzione di elementi grafici o componenti tecnici. La presenza del locale server evidenzia l’integrazione tra infrastruttura tecnologica e attività produttiva, garantendo il supporto informatico necessario alle lavorazioni digitali.

Lo schema progettuale comprende anche un ampio laboratorio per lavorazioni metalliche, attrezzato con macchinari specifici come sega a nastro verticale, sega a nastro orizzontale, banco saldatura e area di stoccaggio materiali. La disposizione delle attrezzature è organizzata per ottimizzare i flussi di lavoro, migliorando la sicurezza durante le operazioni di taglio, assemblaggio e lavorazione dei metalli.

La falegnameria è configurata come uno spazio operativo completo, con tavolo assemblaggio, banchi da lavoro e aree dedicate alla lavorazione del legno. La vicinanza con i laboratori digitali consente una continuità tra progettazione CAD, prototipazione e produzione fisica degli elementi.

Il file include anche ambienti di supporto come sala staff, servizi igienici, zona break e spazi di relazione. Questi elementi contribuiscono a rendere il complesso funzionale sia per attività professionali sia per contesti didattici o laboratori condivisi. La grande area comune con tavolo riunioni e sedute può essere utilizzata per incontri operativi, briefing tecnici o attività formative.

Grazie alla chiarezza distributiva e alla presenza di arredi e attrezzature dettagliatamente rappresentati, questo disegno costituisce una base utile per studi di progettazione relativi a fab lab, makerspace, laboratori tecnologici, centri di formazione professionale, incubatori artigianali o spazi produttivi multidisciplinari.
Il DWG può essere utilizzato come riferimento per l’organizzazione funzionale degli ambienti, la definizione dei flussi operativi e la progettazione di laboratori contemporanei integrati tra produzione manuale e digitale.
