Parking multipiano 07

2D – Disegni dwg in scala 1:100 (metri)

Schema progettuale per un parcheggio multipiano sviluppato su 4 livelli, concepito per autorimesse pubbliche, parcheggi di interscambio o strutture a servizio di complessi commerciali, direzionali e urbani ad alta densità.

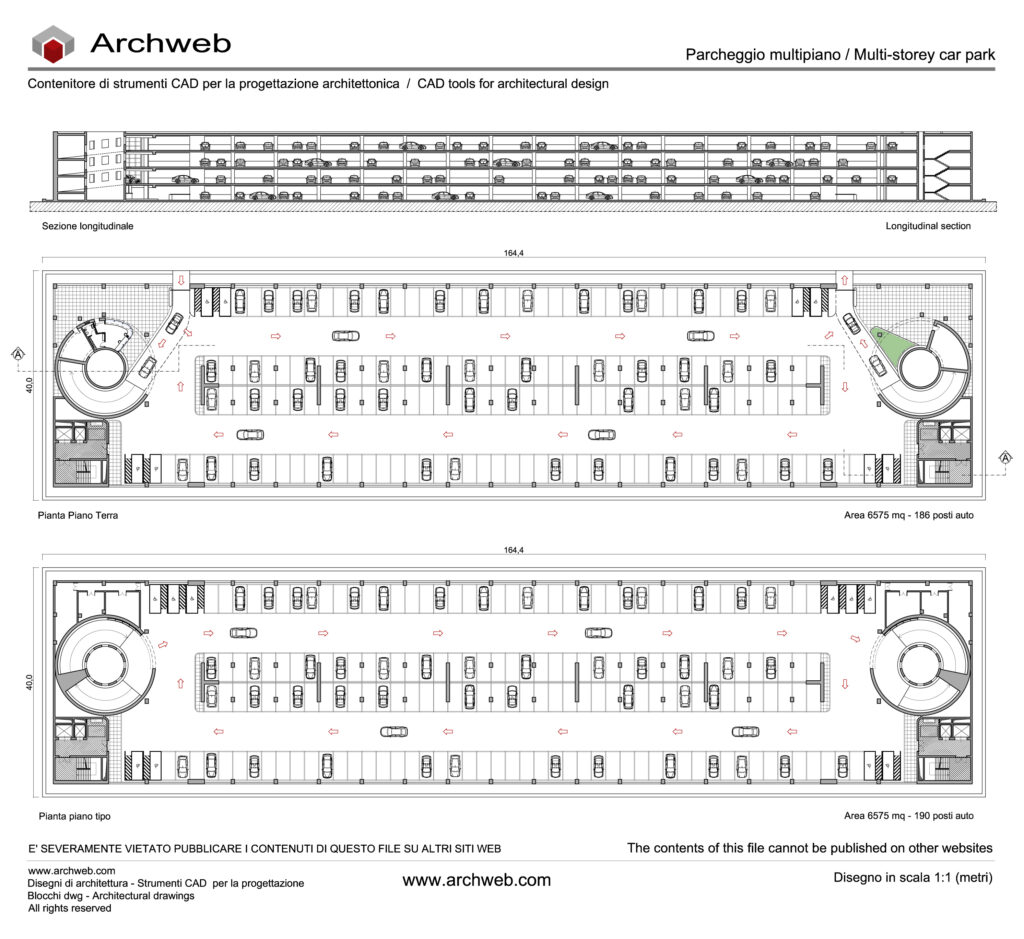

L’elaborato comprende la pianta del piano terra, la pianta del piano tipo e una sezione longitudinale completa, utili per comprendere l’organizzazione distributiva dell’intero edificio. Il sistema di circolazione è impostato su percorsi carrabili ad anello con corsie centrali a senso unico e posti auto disposti lungo il perimetro e nelle fasce centrali. Le frecce di percorrenza evidenziano in modo chiaro i flussi veicolari e le modalità di accesso ai vari livelli.

Particolare attenzione è dedicata al sistema di rampe elicoidali poste alle estremità del fabbricato. Questa soluzione consente una distribuzione fluida del traffico interno e separa le manovre di salita e discesa dal sistema principale di parcheggio, migliorando la funzionalità complessiva della struttura. Sono inoltre presenti nuclei verticali con scale ed ascensori, pensati per garantire il collegamento pedonale tra i diversi livelli.

La struttura presenta uno sviluppo lineare regolare, con maglia modulare e disposizione razionale degli stalli, caratteristica che rende il disegno facilmente adattabile a differenti esigenze dimensionali e funzionali. La sezione consente inoltre di leggere chiaramente la sovrapposizione dei livelli, l’altezza utile dei piani e il rapporto tra struttura portante e spazi destinati alla sosta.

Il file rappresenta una base utile per studi preliminari, esempi progettuali, esercitazioni universitarie e approfondimenti dedicati alla progettazione di parcheggi multipiano e infrastrutture per la mobilità urbana.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che potete trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti Abbonati cliccando sul pulsante “Scarica DWG”.
