Particolare costruttivo X-Lam
File dwg in scala 1:20 (metri)
![Particolare costruttivo struttura X-LAM](https://www.archweb.com/wp-content/uploads/edd/2024/05/Particolare-costruttivo-struttura-X-LAM-916x1024.jpg)
![Particolare costruttivo con struttura X-LAM - Disegno cad - Archweb](https://www.archweb.com/wp-content/uploads/2024/04/Particolare-costruttivo-struttura-X-LAM-cad-897x1024.jpg)

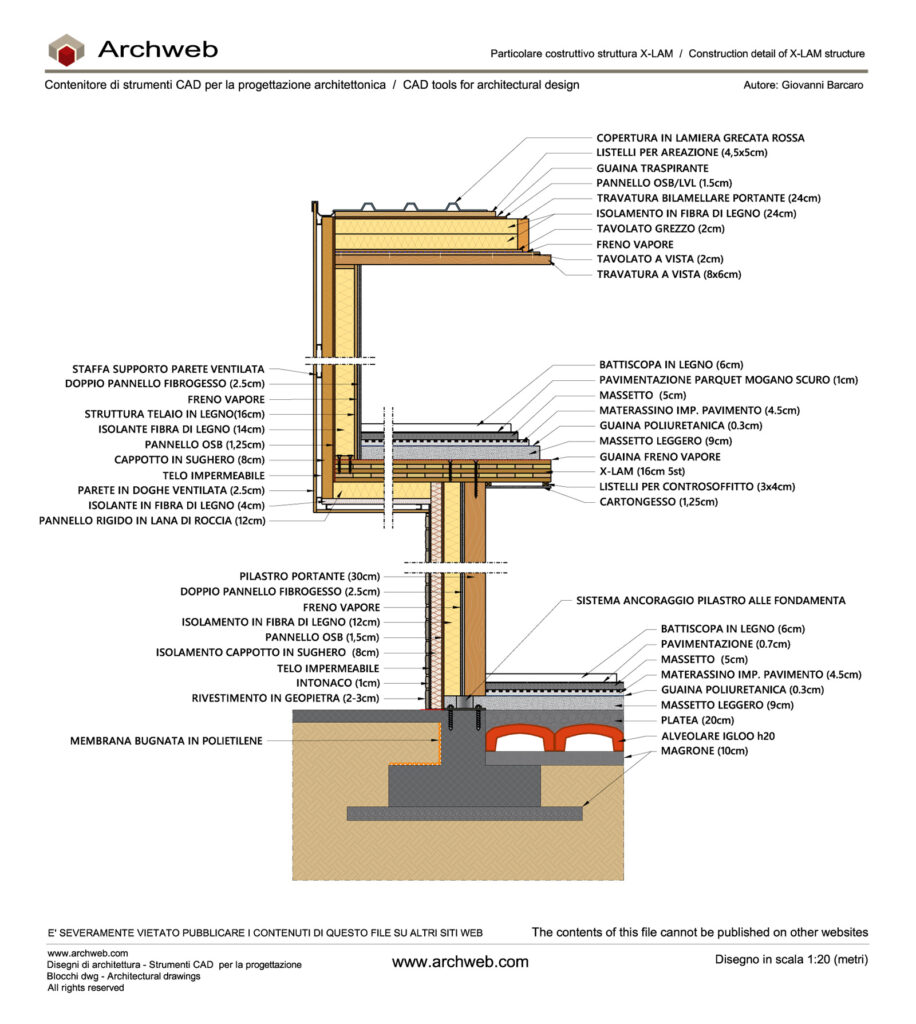

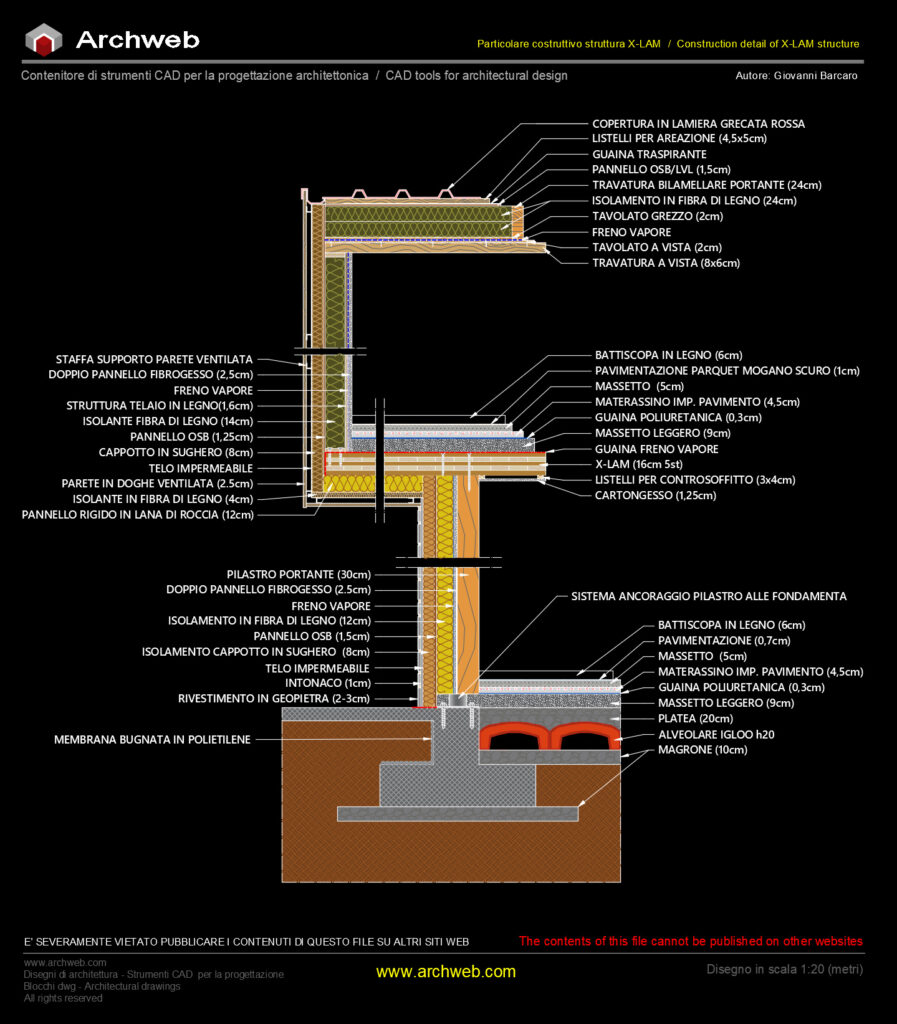

Particolare costruttivo graficamente interessante: sezione verticale fondazione-copertura con struttura in X-Lam. Il disegno è stato gentilmente inviato da Giovanni Vaccaro.
