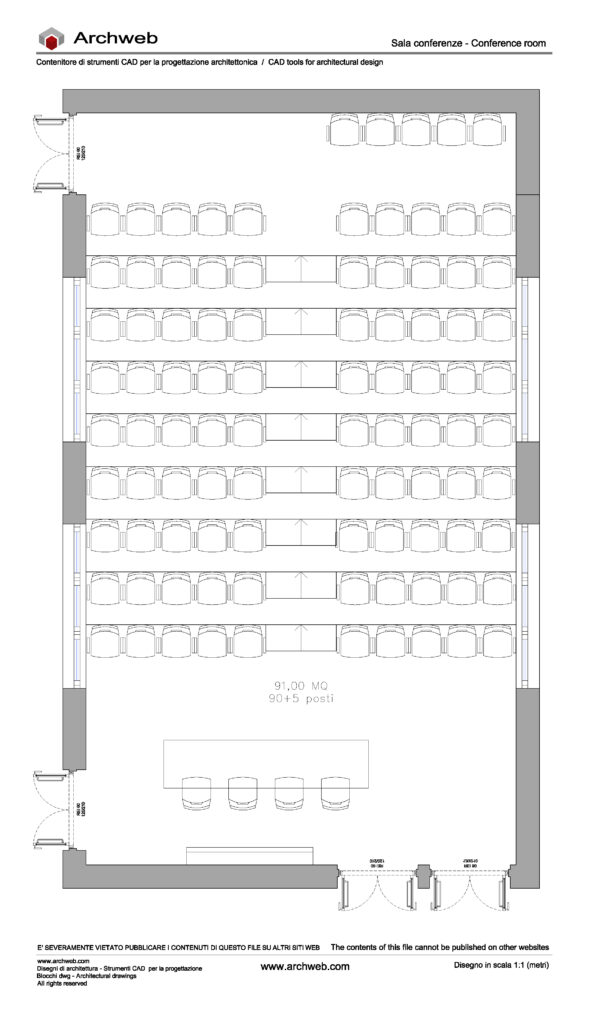

Sala conferenze 90 posti

Pianta in scala 1:100 (metri)

Lo schema progettuale rappresenta una sala conferenze da circa 90 posti a sedere, organizzata secondo un impianto semplice, razionale e facilmente leggibile.

La sala ha una pianta rettangolare allungata di circa 13 x 7.5 metri. I posti a sedere sono organizzati in file parallele, suddivise da un corridoio longitudinale centrale. Questo garantisce una buona distribuzione dei flussi, un accesso agevole alle sedute e una corretta gestione delle vie di esodo.

La disposizione regolare delle sedute assicura una buona visibilità verso il fronte della sala e facilita l’orientamento del pubblico.

Nella parte frontale è collocata l’area relatori, composta da un tavolo per più persone e uno spazio libero antistante, pensato per presentazioni, interventi o installazioni temporanee. Questa zona risulta chiaramente separata dall’area del pubblico, rafforzando la gerarchia funzionale dello spazio.

Gli accessi sono distribuiti lungo il perimetro della sala, consentendo un ingresso e un’uscita ordinati anche in condizioni di piena affluenza. Le aperture laterali contribuiscono inoltre a una gestione più efficace della sicurezza e dell’evacuazione.

Nel complesso, lo schema propone una sala conferenze compatta ma funzionale, adatta a incontri, presentazioni e momenti formativi, con un equilibrio tra capienza, comfort e chiarezza distributiva.

L’immagine di anteprima deriva direttamente dal nostro disegno dwg e rappresenta esattamente il contenuto del file dwg. Per visualizzare l’immagine in fullscreen, registrati e fai il login.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile gratuitamente per gli utenti registrati cliccando sul pulsante “Scarica DWG”
