Villa con piscina 07

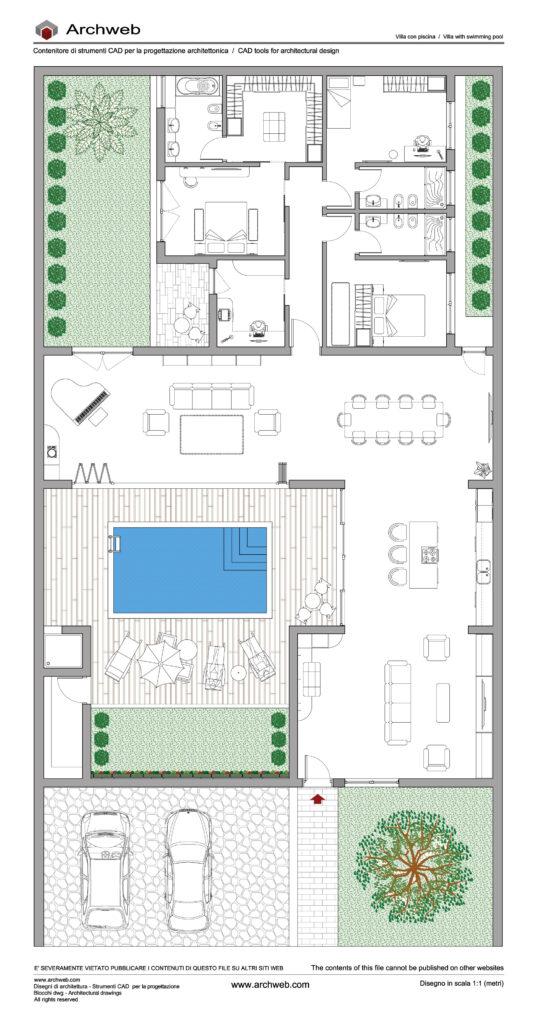

2D – Pianta in scala 1:100 (metri)

Schema progettuale di una villa unifamiliare su un unico livello organizzata attorno a un ampio spazio esterno centrale con piscina, che diventa il vero fulcro distributivo e visivo dell’intero impianto.

L’ingresso avviene frontalmente, attraverso un percorso pedonale che conduce direttamente alla zona giorno. Sul fronte strada è presente anche un’area parcheggio scoperta per due auto, separata dal giardino da una fascia verde che contribuisce a creare un filtro visivo e una prima soglia di privacy.

Superato l’ingresso, si accede a un ampio open space che integra soggiorno, zona relax e area pranzo.
Questo ambiente è caratterizzato da una disposizione fluida degli arredi e da un rapporto diretto con l’esterno grazie a grandi aperture che si affacciano sulla piscina e sul deck in legno. La cucina, collocata lateralmente ma in continuità con la zona giorno, è organizzata con isola centrale e zona snack, configurandosi come spazio conviviale e funzionale.

La piscina, posizionata al centro del lotto interno, è circondata da una pavimentazione lignea attrezzata con lettini e zona ombreggiata, configurando un vero e proprio ambiente outdoor abitabile, pensato come estensione naturale della zona giorno.

La zona notte è distribuita nella parte più riservata dell’abitazione, separata da un corridoio centrale.
Qui si trovano:

una camera matrimoniale con affaccio sul giardino laterale, bagno interno e cabina armadio;
una seconda camera da letto;
due camere da letto di cui una singola entrambe con bagno interno.

Gli ambienti di servizio sono ben integrati nel sistema distributivo, con particolare attenzione alla funzionalità e alla privacy.

Ai lati dell’abitazione si sviluppano due fasce verdi lineari, caratterizzate da alberature e siepi, che contribuiscono sia all’isolamento visivo sia al controllo microclimatico degli ambienti interni.
Sul retro, un ulteriore giardino con elemento arboreo centrale rafforza il rapporto tra architettura e paesaggio.

Nel complesso, lo schema evidenzia un’impostazione progettuale chiara e contemporanea, basata su:

separazione funzionale tra zona giorno e zona notte;
forte integrazione interno-esterno;
centralità dello spazio aperto come elemento generatore del progetto.

Si tratta di uno schema progettuale flessibile, adatto a essere adattato a diverse esigenze abitative e contesti, mantenendo come principio guida la qualità degli spazi e la relazione con l’esterno.

Il disegno è ben ordinato in layer e ottimizzato per la stampa in scala 1:100.
Il file .ctb per gli spessori di stampa è scaricabile da qui. Il settaggio degli spessori è standard per tutti i file di Archweb. Controllare sempre se il ctb è in linea con le proprie esigenze grafiche.

Tutti i disegni Archweb sono di ottima qualità grafica, disegnati da noi con attenzione e professionalità, probabilmente i migliori che puoi trovare in rete. Rimaniamo a disposizione per qualsiasi richiesta di informazioni.
Questo file è disponibile per gli utenti abbonati cliccando sul pulsante “Scarica DWG”
