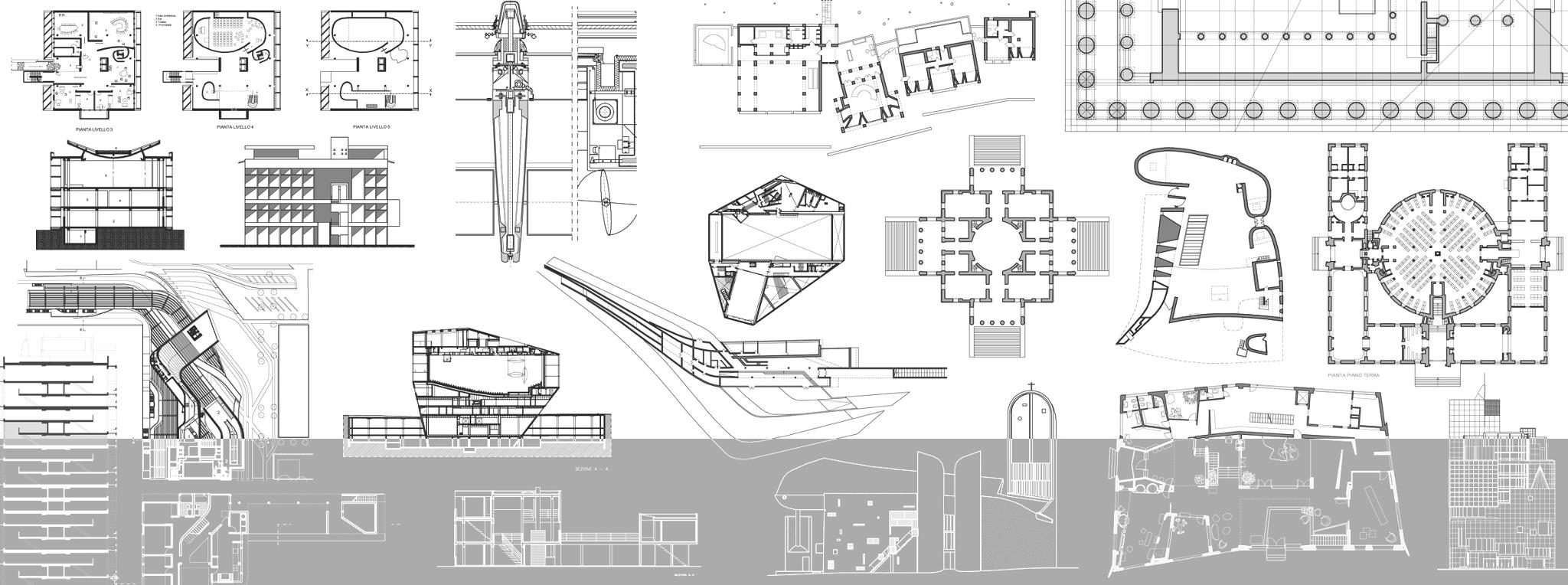

File DWG di Archweb
Come utilizzarli per studio e progettazione
Trovare un file DWG pronto all’uso è un grande vantaggio per chi lavora nella progettazione architettonica. Archweb mette a disposizione dei propri utenti, un archivio ampio di blocchi CAD, schemi progettuali e dettagli costruttivi. Utilizzarli correttamente, però, richiede alcune attenzioni tecniche e metodologiche precise.
In questo articolo vedremo come impostare correttamente un file DWG scaricato, come verificarne l’affidabilità e come integrarlo in un progetto reale senza commettere errori comuni.
Cos’è un file DWG e perché è utile come base di studio
Il formato DWG è lo standard più diffuso nel disegno tecnico CAD. Contiene informazioni vettoriali su geometrie, quote, layer e blocchi. È il linguaggio comune tra progettisti, studi tecnici e software di modellazione.
Un file DWG scaricato da Archweb può essere utilizzato come:
- riferimento dimensionale per elementi architettonici
- base di partenza per uno studio tipologico
- blocco da inserire in un progetto più ampio
- strumento didattico per comprendere soluzioni costruttive
Non si tratta però di un elaborato pronto da consegnare così com’è. Va sempre adattato al contesto specifico del progetto.
Differenza tra blocchi DWG e progetti completi DWG
L’archivio di Archweb comprende due tipologie principali di file DWG, con un uso molto diverso tra loro.
I blocchi CAD sono elementi singoli, come arredi, sanitari, accessori o dettagli tecnici. Questi si possono inserire così come sono all’interno di un disegno, senza bisogno di particolari rielaborazioni. Un tavolo, una sedia o un elemento di arredo, ad esempio, mantengono le stesse proporzioni indipendentemente dal progetto in cui vengono inseriti.
I progetti completi, invece, rappresentano piante, sezioni o soluzioni architettoniche più articolate.
A differenza dei blocchi, questi file vanno sempre analizzati, verificati e adattati al contesto specifico, come descritto nei paragrafi successivi. Proprio per questa loro complessità, rappresentano un’ottima base di studio: permettono di osservare come altri professionisti hanno affrontato scelte distributive, strutturali o compositive, offrendo spunti utili anche quando non vengono utilizzati direttamente in un nuovo progetto.
Infine, i dettagli costruttivi approfondiscono uno specifico nodo o elemento della costruzione, come un attacco a terra, una stratigrafia di parete o un particolare della copertura. Vanno sempre confrontati con le caratteristiche reali del progetto, ma richiedono una verifica più puntuale e circoscritta rispetto a un intero progetto completo.
Questa distinzione è utile fin dalla fase di ricerca nell’archivio, per capire cosa aspettarsi da un file prima ancora di scaricarlo.
Diversi livelli di dettaglio tra i file DWG
I file DWG disponibili online non hanno tutti lo stesso livello di dettaglio. Alcuni offrono uno schema generale, utile per capire un’impostazione tipologica. Altri contengono informazioni più articolate, con quote e specifiche costruttive.
In entrambi i casi, il file va considerato uno strumento di studio e di supporto progettuale. Non sostituisce mai la fase di verifica e sviluppo autonomo del progetto.
Come verificare l’affidabilità di un file DWG scaricato
Prima di utilizzare un file DWG in un progetto, è fondamentale verificarne la qualità tecnica. Non tutti i file hanno lo stesso livello di precisione o aggiornamento normativo.
Ecco i principali aspetti da controllare.
| Elemento da verificare | Perché è importante |
|---|---|
| Unità di misura | Evita errori di scala nel disegno |
| Layer e organizzazione | Facilita la gestione e la modifica |
| Quote e riferimenti | Garantisce coerenza dimensionale |
| Data di realizzazione | Segnala eventuali normative superate |
| Livello di dettaglio | Determina l’uso appropriato del file |
Un file ben strutturato riduce drasticamente i tempi di lavorazione successivi. Un file disordinato, al contrario, può generare più problemi che vantaggi.
Controllo delle unità di misura e della scala
Uno degli errori più frequenti riguarda le unità di misura. Ogni file DWG viene disegnato usando un’unità di misura reale di riferimento, che può essere il millimetro, il centimetro, il metro o, più raramente, il pollice. Se non si conosce quale unità è stata usata, un oggetto può apparire enorme o piccolissimo quando viene aperto o inserito in un altro disegno, anche se in realtà le sue proporzioni sono corrette.
Prima di iniziare a lavorare, è sempre consigliabile verificare la scala del disegno, ovvero a quanto corrisponde una unità video nella realtà. Basta misurare un elemento noto, come una porta standard, per capire se le proporzioni sono corrette. Ad esempio, una porta larga 0,80 unità video significa che il disegno è in metri nella realtà; se invece misuriamo 80, significa che è in centimetri.
I vantaggi dei disegni disponibili su Archweb
L’archivio di Archweb offre alcuni vantaggi concreti rispetto alla realizzazione di un disegno da zero. Conoscerli aiuta a capire quando e come conviene affidarsi a questi file.
Tra i principali benefici troviamo:
- risparmio di tempo nella fase di studio preliminare del progetto
- varietà tipologica, con soluzioni diverse da confrontare tra loro
- qualità grafica curata, utile anche per presentazioni e tavole
- aggiornamento costante dell’archivio con nuovi blocchi e contenuti
- organizzazione per categorie, che semplifica la ricerca del file adatto
Questi vantaggi rendono l’archivio uno strumento utile soprattutto nelle fasi iniziali del lavoro. Restano comunque fondamentali la verifica tecnica e l’adattamento al progetto specifico.
Come integrare un file DWG in un nuovo progetto
Una volta verificata l’affidabilità del file, si può procedere all’integrazione vera e propria. Questo passaggio richiede attenzione, soprattutto quando il file viene inserito in un disegno più complesso.
Alcuni accorgimenti pratici aiutano a mantenere ordine e coerenza:
- importare il file su un layer dedicato e ben identificabile
- verificare la sovrapposizione con elementi già esistenti
- controllare eventuali blocchi annidati non necessari
- pulire il file da elementi superflui prima dell’inserimento
Questi passaggi evitano che il disegno finale diventi confuso o eccessivamente pesante da gestire.
Gestione dei layer per un file DWG ordinato
Una buona organizzazione dei layer è essenziale in qualsiasi progetto CAD. Quando si importa un file esterno, i suoi layer si sommano a quelli già presenti nel disegno.
È buona norma rinominare i layer importati con una convenzione chiara. Questo evita sovrapposizioni accidentali e rende il file più semplice da modificare in futuro.
Tutti i file DWG disponibili su Archweb hanno sempre la stessa struttura di Layer, seguono una struttura dei layer uniforme e riconoscibile.
Questo semplifica l’inserimento dei disegni all’interno di altri elaborati e rende più rapido il lavoro di progettazione.
Adattare un file DWG al contesto normativo e progettuale
Un file scaricato online, per quanto ben realizzato, non tiene conto delle specificità del tuo progetto. Normative locali, caratteristiche del sito e richieste del committente possono cambiare notevolmente l’impostazione finale.
Per questo motivo, un file DWG di riferimento va sempre rielaborato. Non basta copiare e incollare un elemento per considerarlo corretto dal punto di vista tecnico e normativo.
Alcuni aspetti da rivedere sempre includono le distanze minime richieste dai regolamenti edilizi locali. Anche l’accessibilità e la sicurezza degli spazi richiedono una verifica puntuale, caso per caso.
Adattamento dimensionale e strutturale
Le dimensioni di un elemento preso da un file esterno potrebbero non essere compatibili con il tuo progetto. Una scala, ad esempio, potrebbe risultare troppo ripida o troppo ingombrante per lo spazio disponibile.
È sempre necessario ricalcolare le misure in base al contesto reale. Un file DWG già pronto rappresenta un’ipotesi progettuale, non una soluzione universale valida ovunque.
I piani di abbonamento Archweb per accedere ai file DWG
Archweb offre diverse modalità di accesso all’archivio, pensate per esigenze diverse. Ogni piano prevede un numero differente di blocchi CAD fruibili e download giornalieri.
Ecco un confronto tra le opzioni disponibili.
| Piano | Costo | Blocchi CAD inclusi | Download al giorno |
|---|---|---|---|
| Senza registrazione | Gratuito | 393 | 5 |
| Con registrazione | Gratuito | 3.994 | 15 |
| Premium | 8,90 € al mese | 5.957 | 25 |
Il piano senza registrazione è utile per un primo utilizzo occasionale dell’archivio. Mentre, il piano con registrazione, sempre gratuito, amplia notevolmente l’accesso ai contenuti e consente di commentare nel blog e inviare contenuti propri.
Infine, il piano Premium aggiunge ulteriori funzionalità, come le foto ad alta risoluzione e l’accesso a 1.570 file esclusivi. È pensato per chi utilizza l’archivio con continuità nel proprio lavoro professionale.
Best practice per un uso efficace dei file DWG di Archweb
Per ottenere il massimo valore da un file DWG scaricato, conviene seguire un metodo di lavoro ordinato. Questo approccio riduce errori e velocizza il processo progettuale complessivo.
Ecco alcune buone pratiche generali da seguire:
- aprire il file separatamente prima di importarlo nel progetto principale
- controllare sempre unità di misura, scala e layer
- confrontare le soluzioni proposte con la normativa vigente
- documentare le modifiche apportate rispetto al file originale
- conservare una copia del file originale non modificato
Seguire questi passaggi rende il flusso di lavoro più professionale. Riduce inoltre il rischio di errori difficili da individuare in fasi successive del progetto.
Come organizzare un archivio personale di file DWG
Molti professionisti costruiscono nel tempo un proprio archivio di riferimenti CAD. Organizzare questi file per categoria, tipologia e data di aggiornamento facilita notevolmente il lavoro futuro.
Un archivio ben strutturato permette di ritrovare rapidamente la soluzione più adatta a ogni nuovo progetto. Consente anche di confrontare più varianti prima di scegliere l’approccio definitivo.
Domande frequenti sull’uso dei file DWG come base progettuale
Posso usare un file DWG di Archweb direttamente in un progetto reale senza modifiche?
No, va sempre verificato, adattato e integrato con le specifiche del progetto.
Come capisco se un file DWG è aggiornato alle normative attuali?
Controlla la data di realizzazione e confronta sempre i parametri con la normativa vigente più recente.
È necessario citare la fonte quando si utilizza un file DWG scaricato?
Dipende dai termini di licenza della piattaforma. È sempre buona norma verificarli prima dell’uso.
Quali software posso usare per aprire un file DWG?
I principali software CAD, come AutoCAD e alternative compatibili, supportano nativamente questo formato.
Conviene abbonarsi al piano Premium di Archweb?
Dipende dalla frequenza d’uso. Per un utilizzo professionale continuativo, i vantaggi superano di gran lunga il costo mensile.
In conclusione, un file DWG trovato su Archweb rappresenta una risorsa preziosa per lo studio e la progettazione. Il suo vero valore emerge però solo quando viene analizzato con attenzione, verificato tecnicamente e adattato con criterio al contesto specifico del progetto.
