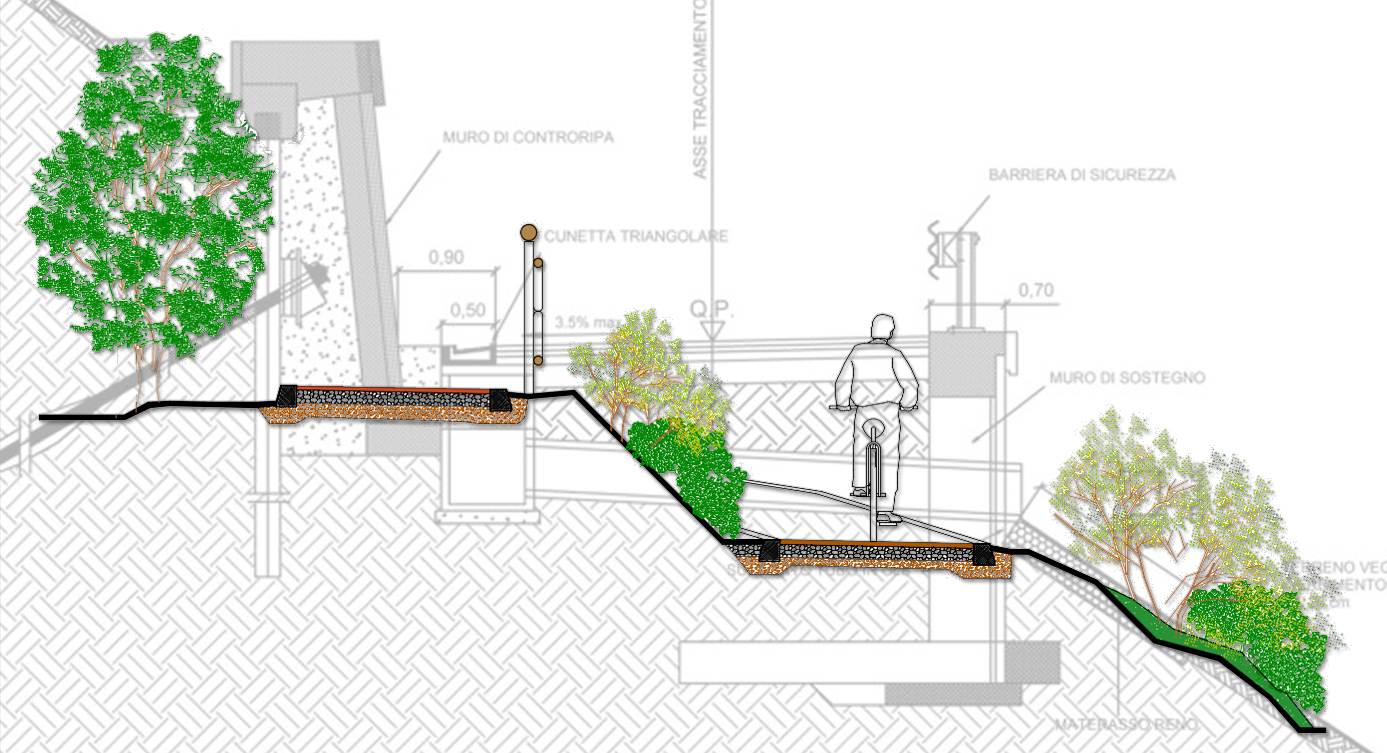

La sezione del terreno
La sezione del terreno come chiave progettuale nel paesaggio
Nel progetto di paesaggio la sezione del terreno non rappresenta una semplice verifica grafica di ciò che è già stato deciso in pianta. È al contrario, il punto in cui il suolo smette di essere una superficie astratta e torna ad essere materia: quota, spessore, pendenza, drenaggio, radicazione, affaccio, scavo, contenimento, attraversamento.
La cultura disciplinare della landscape architecture individua da tempo nella topografia uno dei fattori decisivi del progetto, poiché da essa dipendono crescita vegetale, habitat, flusso dell’acqua ed esperienza umana. Leggerla e trasformarla richiede strumenti di rappresentazione capaci di mettere in relazione forma del terreno, processi ecologici e uso dello spazio.
In questo quadro, la sezione del terreno non solo traduce il paesaggio, lo fa diventare intelligibile e progettabile.
La sezione del terreno come strumento di lettura
Se la pianta misura l’estensione, la sezione del terreno misura la realtà fisica del luogo. È in sezione che emergono i salti di quota, le soglie, la continuità o la frattura tra piani di calpestio, la profondità di un invaso, la vera inclinazione di un pendio, il rapporto tra piano edificato e suolo modellato.
Per questo, nella pianificazione del paesaggio, la sezione è prima di tutto uno strumento di conoscenza: consente di leggere il terreno e di capire come la forma del suolo organizzi flussi, visuali, accessi e permanenze.
Non a caso, nella landscape architecture lo studio della topografia è strettamente collegato ai disegni di curve di livello, ai modelli e alle section drawings per risolvere problemi complessi di grading.
Allo stesso tempo, il Landscape Institute nella Guida “Visual representation of development proposals” ricorda che le sezioni possono andare da elaborati indicativi a rappresentazioni molto accurate, purché la scelta del livello di precisione sia coerente con ciò che si vuole dimostrare.
Il profilo del suolo e il comportamento dell’acqua
La ragione più profonda per cui la sezione del terreno è decisiva sta nel fatto che il paesaggio non è bidimensionale. Il suolo ha orizzonti, spessori, tessiture, porosità e limiti fisici che una pianta, da sola, non può restituire.
Il Natural Resources Conservation Service definisce il profilo del suolo, come la sequenza di strati naturali del terreno, cioè gli orizzonti che i pedologi osservano per interpretarne comportamento e usi.
Ricorda inoltre che la soil infiltration è la capacità del suolo di far penetrare e muovere l’acqua all’interno del profilo, e che una scarsa infiltrazione produce ristagni nelle superfici piane, ruscellamento ed erosione nei suoli in pendenza.
Da qui deriva una conseguenza progettuale essenziale: la sezione del terreno non serve soltanto a restituire la configurazione del suolo, ma a mettere in relazione la sua forma con le dinamiche idriche.

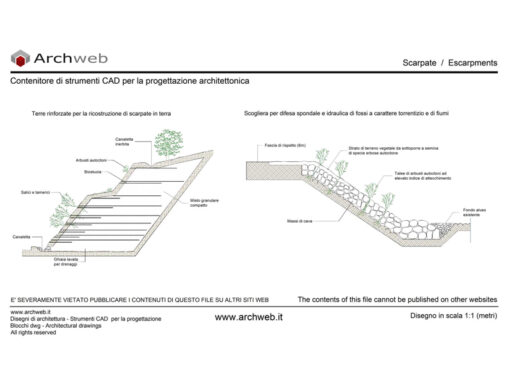

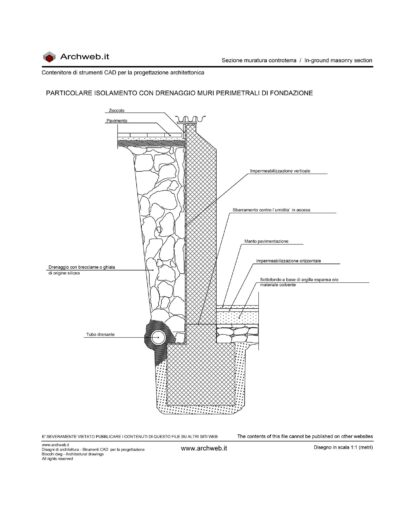

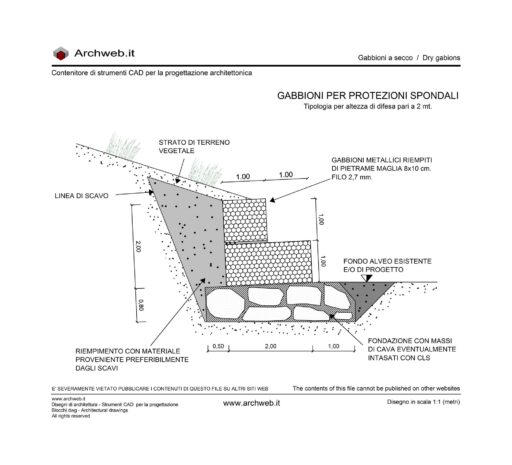

Fossi verdi, depressioni drenanti, terrazze, argini morbidi, piani inclinati, spessori di terreno vegetale, quote di troppo pieno e dispositivi di rallentamento del deflusso diventano comprensibili solo quando il progetto mostra come il suolo è fatto e come l’acqua lo attraversa.
In questo senso, la sezione del terreno è il luogo in cui geomorfologia, idrologia e costruzione dello spazio vengono ricondotte ad un unico quadro progettuale.
Modellare il paesaggio per modellare l’esperienza
C’è poi un aspetto che spesso viene sottovalutato: la sezione è anche il disegno che più si avvicina al corpo. Una differenza di pochi centimetri può cambiare il modo in cui ci si siede, si sosta, si attraversa un bordo d’acqua o si percepisce sicurezza e apertura.
Una variazione di pendenza può trasformare un percorso in una promenade, in una rampa faticosa o in una soglia quasi impercettibile. Per questo le scuole di progetto trattano il landform non solo come problema tecnico, ma come medium espressivo.
La University of Pennsylvania definisce il grading al tempo stesso arte e scienza, sottolineando che pendii, terrazze, gestione dell’acqua e dispositivi di cambio quota sono parte della grammatica del progetto.
La UC Davis nella descrizione dei propri corsi collega esplicitamente topografia, grading e drenaggio alla costruzione di spazi significativi e funzionali.
In parallelo, la documentazione più recente sulla rappresentazione del paesaggio della Harvard University insiste sul fatto che il terreno sostiene e genera un paesaggio dinamico, mentre il lavoro di Anette Freytag alla Rutgers University ribadisce che forma, orientamento, leggibilità e sensazione di presenza dipendono dal modo in cui si comprende e si modella la topografia.
Leggi anche: “Percezione del paesaggio in architettura: camminare, osservare, progettare”
Dalla visione alla costruibilità: il ruolo della sezione
Una buona sezione di paesaggio obbliga il progetto a misurarsi con una definizione più precisa del suolo.

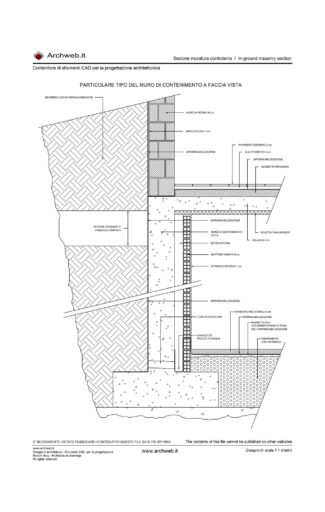

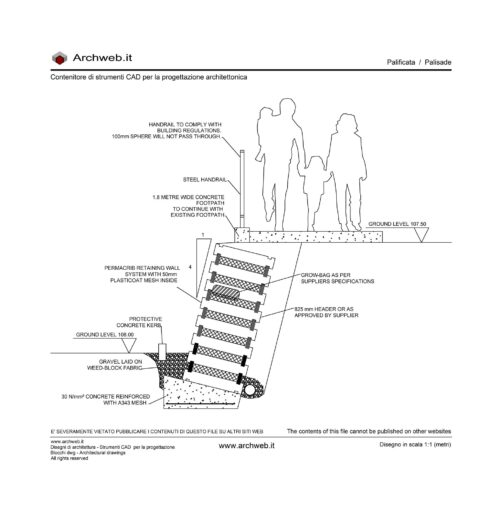

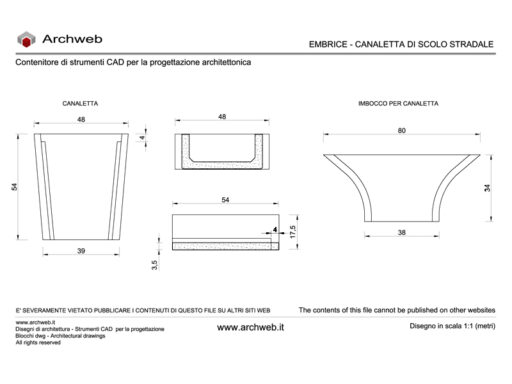

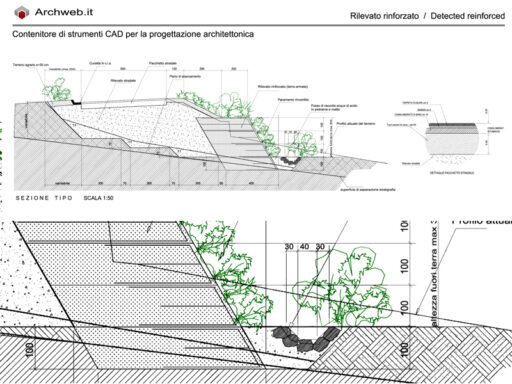

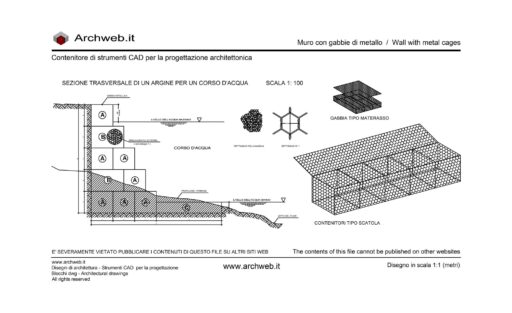

Finché il terreno non viene verificato in sezione, molte decisioni restano vaghe: quanto si scava, dove si riporta materiale, come si risolve un raccordo, quale spessore serve per un prato pensile o per una piantagione arbustiva, come si inserisce un bordo, un muro di contenimento, una gradonata, una canaletta, una seduta integrata nel suolo.
La disciplina della landscape architecture considera questo passaggio centrale. L’ASLA segnala che esiste un bisogno concreto di collegare teoria, documentazione e built outcomes, cioè esiti costruiti, e che la documentazione non è una fase separata dalla progettazione ma una sua prosecuzione rigorosa.
Allo stesso modo, la didattica del grading e drainage mette al centro convenzioni grafiche, calcoli, contour manipulation, tagli e riporti, sistemi di drenaggio, allineamento di strade e percorsi: tutti temi che trovano nella sezione il loro banco di prova più chiaro.
Per questo, la sezione non compare per spiegare un’idea già definita: entra nel progetto sin dall’inizio e ci ritorna più volte, perché è proprio il disegno che coordina concetto, prestazione tecnica e costruibilità.
Sezioni dinamiche, modelli digitali e ritorno alla fisicità
Oggi la sezione del terreno può essere prodotta, verificata e modificata con una continuità che prima era impensabile.
Modelli del terreno, point cloud, workflow parametrici e strumenti di simulazione consentono di testare molte alternative di grading in rapporto a pendenze, accessibilità, visuali, conservazione degli alberi, connettività e gestione dell’acqua.
Il modello virtuale a nuvola di punti permette di “entrare” nel terreno e ricavare sezioni in qualsiasi punto, mentre gli algoritmi di progettazione generativa consentono di confrontare centinaia di soluzioni di impianto e di modellazione del terreno in base a variabili quali accessibilità, visuali, conservazione degli alberi e connessioni.
L’aspetto maggiormente interessante è che le tecnologie più avanzate stanno riportando il progetto verso una comprensione più fisica del suolo. Ma anche qui, la sezione rimane decisiva perché costituisce il punto di verifica più efficace del paesaggio come relazione concreta tra forma, processi e uso dello spazio.
La sezione del terreno conserva pertanto una funzione essenziale nel progetto, proprio perché consente di riportare ogni scelta alla sua dimensione concreta e di definire il rapporto tra assetto spaziale, logica costruttiva e comportamento del suolo.
